Законы теплообмена у поверхности твёрдого тела

В зависимости от показателя степени n различают четыре закона теплообмена, которые соответствуют четырём режимам движения среды у поверхности твердого тела.

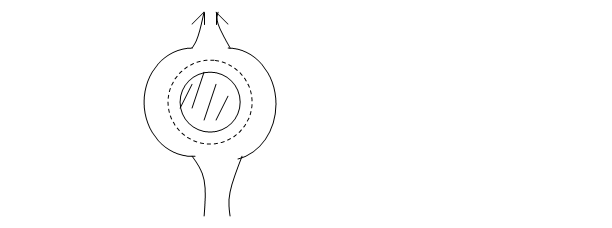

1. Закон 0 – й степени (n=0) соответствует плёночному режиму, при котором у поверхности тела образуется почти неподвижная плёнка нагретой среды.

Этот закон имеет место при небольших перепадах температур

у тел с плавными очертаниями. Интенсивность теплообмена при этом определяется в основном теплопроводностью среды.

2. Закон степени 1/8. Этот закон соответствует ламинарному движению среды. Такой режим типичен для среды, омывающей тонкие проводники

3. Закон степени ¼. Этот закон соответствует переходному режиму. Он имеет место у плоских и цилиндрических кожухов аппаратов средних размеров, плоских рёбер радиаторов. Интенсивность теплообмена здесь существенно выше, чем при ламинарном движении.

4. Закон степени 1/3. Данный закон характерен для турбулентного движения среды и наблюдается у поверхности кожухов аппаратов больших размеров и при относительно больших перепадах температуры между поверхностью охлаждённого устройства и средой. Теплообмен протекает интенсивно

Системы воздушного конвективного теплообмена (естественные и принудительные) применяются в 90% наземных РЭС. На высотах больше 12км - бортовые РЭС, плотность воздуха низка и применение конвекции ограничено.

Для интенсификации воздушного охлаждения используют теплообменники с развитой поверхностью – радиаторы. Рассчитывают радиаторы на основе приведённых зависимостей.

Основные конструкции радиаторов.
