Системы заземления в РЭС

Система заземления – это электрическая цепь, обладающая свойством сохранять минимальный потенциал, являющийся уровнем отсчета в конкретном изделии.

Назначение системы заземления:

- обеспечение цепей возврата для сигнальной и силовой цепи;

- защита обслуживающего персонала и оборудования от неисправности в цепях питания;

- снятие статических зарядов.

Основные требования к системе заземления:

- минимизация общего импеданса шины «земля»

- отсутствие замкнутых контуров заземления, чувствительных к воздействию магнитных полей.

В конструкциях РЭС требуется как минимум три разделительные цепи заземления:

- для сигнальных цепей с низким уровнем токов и напряжения»;

- для силовых цепей с высокими уровнями потребляемой мощности (источники питания, выходные каскады РЭС и т.д.)

- для корпусных цепей (шасси, панелей, экранов и металлизации).

Выделим четыре способа заземления электрических цепей в РЭС:

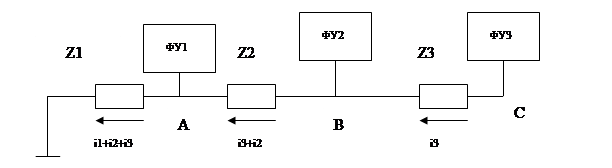

- одноточечная последовательная система.

Наиболее проста в изготовлении.

Наибольший уровень помех при общей последовательно включенной шине «земля». Чем дальше удалена точка заземления от опорной, тем выше ее потенциал. Эту систему не следует применять для цепей с большим разбросом потребляемой мощности, так как мощные функциональные узлы (ФУ) создают большие возвратные токи заземления, которые могут влиять на слаботочные ФУ. Слоботочные ФУ следует подключать как можно ближе к точке опорного заземления.

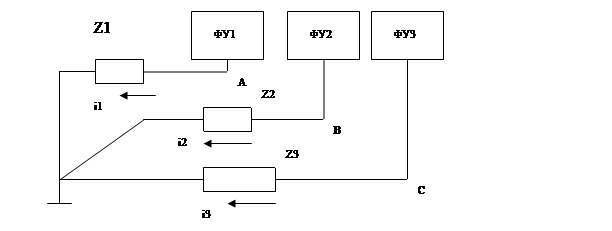

- одноточечная параллельная система заземления.

Исключается паразитная связь через общий импеданс; уменьшается вероятность образования низкочастотного паразитного контура с замыканием на шину «земля». Может эффективно использоваться до частот 1 МГц.

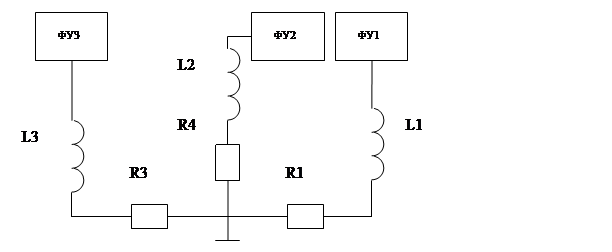

- многоточечная система заземления.

Многоточечную систему заземления следует применять для высокочастотных схем ( МГц). Подключать ФУ следует в точках, ближайших к опорной точке заземления.

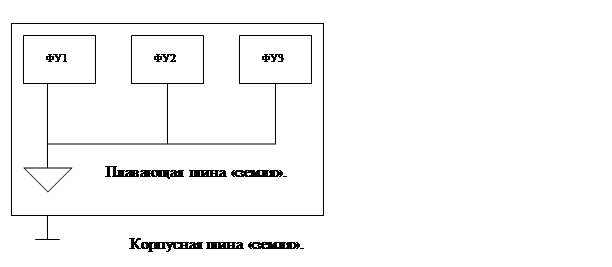

- схема с плавающим заземлением.

Применяется для чувствительных схем. Такая заземляющая система требует полной изоляции схемы от корпуса (высокого сопротивления и низкой емкости), в противном случае она может оказаться малоэффективной.
