Лекция на тему: «Разведка пожара»

Время: 2 часа (90 минут).

Вопросы для изучения:

1. Основные задачи и требования разведки пожара.

2. Организация и способы ведения разведки.

3. Способы выявления обстановки на пожаре

4. Особенности ведения разведки при пожарах на объектах особой опасности для участников тушения

5. Тактические возможности пожарных подразделений при использовании индивидуальных средств защиты в разведке пожара.

6. Выводы по результатам разведки на пожаре. Охрана труда.

Успешно выполнить свои задачи пожарные подразделения могут лишь в том случае, если они располагают достоверными, полными и своевременно полученными данными об обстановке на пожаре. Такие данные добываются в ходе разведки пожара.

Разведка пожара — один из важнейших видов оперативно-тактических действий пожарных подразделений и руководящего состава. Цель разведки - сбор, накопление и анализ информации, необ­ходимой для оценки и прогноза развития обстановки на пожаре и принятия реше­ний на организацию и ведение оперативно-тактических действий. Данные разведки должны позволить РТП определить степень угрозы людям, правильно оценить обстановку на пожаре и своевременно принять соответствующие решения. Она ведется непрерывно с момента выезда дежурного караула (смены) до момента ликвидации пожара. Разведку организует и ведет РТП, другие лица по его поруче­нию и каждое оперативное должностное лицо.

Основные задачи разведки пожара:

- установить местонахождение людей, определить характер угрозы их жизни и здоровью, а также пути и способы спасания или защиты;

- определить место и размер пожара, объекты горения, возможные пути и скорость распространения огня (данные необходимы для выбора РН на пожаре и для определения необходимого количества сил и средств на выполнение всех работ);

- выяснить опасность взрывов, отравления, обрушений и других подобных обстоятельств, которые усложняют оперативно-тактические действия подразделений по тушению (наличие в зоне огня ЛВЖ-ГЖ, электроустановок и электросетей под напряжением и др.);

- определить возможные пути и направления введения сил и средств; позиции ствольщиков, места установки пожарной техники, разветвлений, запасы огнетушащих веществ (ОТВ) и т.д.;

- выяснить необходимость и места вскрытия и разборки конструкций для ликвидации горения, борьбы с дымом, ограничения распространения пожара на рубежах;

- определить необходимость эвакуации материальных ценностей, способы защиты их от ОТВ и ОФП, пути и способы эвакуации (при опасности их уничтожения или порчи).

При обнаружении пострадавших им немедленно оказывается помощь. Устанавливается: наличие СУПТ, систем ДУ, первичных средств пожаротушения и возможность их использования для воздействия на обстановку пожара: для ограничения пожара, защиты путей спасания людей, эвакуации материальных ценностей.

Все задачи разведки пожара обычно решаются параллельно: наряду с изучением места пожара, определяют его площадь, пути введения сил и средств, необходимость эвакуации материальных ценностей. Иногда их можно решать и последовательно, одну за другой (на объектах с массовым сосредоточением людей, прежде всего, устанавливают степень угрозы им, а затем решают другие задачи). Если обстановка на пожаре требует применения специальных технических средств, то для выяснения условий предстоящей работы с ними проводится разведка лицами специальных служб или нештатных служб гарнизонов, начальниками участков на пожаре и РТП.

При организации и ведении разведки на месте вызова РТП:

· определяет направления проведения разведки; устанавливает состав групп разведки, определяет перечень необходимого для них ПТВ и О, и ставит перед ними задачи;

· информирует личный состав разведгрупп об известных характеристиках объекта, могущих повлиять на ведение разведки, уде­ляя особое внимание обеспечению безопасности;

· лично проводит разведку на наиболее сложном и ответственном направлении;

· устанавливает порядок, пути и способы передачи выявленной ин­формации;

· принимает меры к получению необходимой информации от админист­рации, инженерно-технического и обслуживающего персонала объекта;

Успех разведки зависит от её своевременности, непрерывности, активности, достоверности и целеустремлённости.

Своевременность — получение необходимых данных об обстановке в минимальные сроки, чтобы командиры подразделений и РТП имели возможность предвидеть характер развития пожара, своевременно (пока он не достиг больших размеров) принять решение и эффективно применить средства для его локализации и ликвидации.

Время на разведку имеет иногда решающее значение, так как обстановка на пожаре изменяется чрезвычайно быстро и данные, полученные лишь несколько минут назад, могут оказаться устаревшими и уже не соответствующими обстановке, сложившейся к моменту принятия решения.

Пример изменения обстановки при пожаре в одноэтажном складском здании за время разведки.

Распространяется пожар с линейной скоростью 1 м/мин. При одностороннем распространении огня на момент введения стволов (10÷15 мин) фронт пламени распространится на 10÷15 м (рисунок 1,а). При двустороннем распространении этот путь в 2 раза больше (рисунок 1, б). При ширине объекта 10 м площадь пожара в 1-м случае будет 100÷150 м², а во 2-м - 200÷300 м². Если объект имеет значительные размеры и пожар имеет круговое распространение, то площадь пожара достигнет 314÷706 м² (рисунок 1, в).

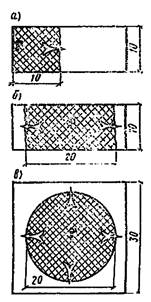

Рисунок 1. Изменение обстановки на пожаре в зависимости от способа его распространения: а) прямоугольное одностороннее; б) прямоугольное двустороннее; в) круговое

Т.о. если разведку провести оперативно, своевременно принять правильное решение, то пожар можно ликвидировать на ранней стадии.

Непрерывность разведки заключается в том, что она должна проводиться с момента выезда подразделения на пожар и на протяжении всего процесса тушения до полной ликвидации. Это значит, что РТП ещё в пути следования (разведка в пути) устанавливает некоторые данные об объекте пожара по оперативной документации, по поступающим сведениям от диспетчера пожарной связи др.

По прибытию на пожар он проводит разведку по внешним признакам, далее сначала на одном участке, затем перемещается на другой, третий и так далее, потом снова возвращается на первый участок, и всё повторяется вновь. Это необходимо потому, что за время проведения разведки на одном участке, на другом может измениться обстановка, (огонь может распространиться скрытыми путями или на каком-то участке возникнет угроза обрушения конструкций и др.) что потребует внесения корректив в раннее принятое решение. Разведка действительно окажется непрерывной, если её, кроме РТП, будет вести на своём участке каждый участник тушения пожара.

Активность - это широкое использование смекалки личного состава и его находчивости, проявление инициативы, решительных и смелых действий лиц, её проводящих. При активной и решительной разведке можно добиться успеха не только в сборе данных об обстановке, но и в ограничении распространения пожара, вводя в действие первичные или стационарные средства тушения, осуществляя оригинальные и нестандартные действия. Благодаря активности, нередко удаётся оказывать своевременную помощь людям, находящимся в опасности, и добиться других успешных результатов в тушении.

Достоверность - подлинные, не вызывающие сомнений данные, полученные разведкой из различных источников, на основе которых может быть принято правильное решение, приводящее к успеху в тушении пожара. Неполноценные и недостоверные данные могут привести к неправильным выводам и повлечь за собой непоправимые последствия.

Принимать решение на основании догадки или одних предположений недопустимо. Достоверность разведданных достигается тщательным изучением, сопоставлением и проверкой их, непрерывной разведкой.

Целеустремлённость - усилия разведки должны сосредоточиваться на выявлении данных, от которых зависит успех деятельности подразделений. Целеустремлённость разведки достигается правильным определением задач, их постановкой перед лицами, проводящими разведку, выбором нужного направления движения, современным вооружением звеньев и групп разведки, распределением направлений следования групп разведки, а также сбором всех полученных сведений в штабе пожаротушения или у РТП.

Целеустремлённость разведки во многом зависит ещё и от способности своевременно реагировать на изменения обстановки и быстро переходить (направлять другие группы) на те участки, сведения о которых в данный момент представляют для РТП наибольший интерес. Особенно важна целеустремлённость в ходе разведки при отыскании людей.
