Особенности монтажа систем охранного телевидения

4.7.1 Методы фиксации кабеля камеры во внешнем кожухе на поворотном устройстве
Вследствие постоянного изгиба кабеля, подведенного к ТК на поворотном устройстве, необходимо принимать предохранительные меры против преждевременного повреждения кабеля. В частности, нужно фиксировать кабель в точке входа в кожух. В случае применения защитных направляющих, которые обеспечивают жесткость кабеля на выходе из кожуха, дополнительная фиксация может быть достигнута посредством заполнения этих направляющих силиконовым герметиком. Также важно обеспечить стабильное положение кабеля, которое гарантирует минимальные нагрузки на него в течение всего срока службы (например с помощью хомутиков, прикрепляющих кабель к кожуху ТК).

4.7.2 Земляная петля
Земляная петля - ситуация, когда коаксиальный кабель, по которому передается видеосигнал, соединяет корпуса двух приборов, объединенных общей системой питания. В этом случае по экрану коаксиального кабеля также начинает протекать некоторая доля тока питания, который потребляет находящееся рядом оборудование (подъемный кран, сварочный аппарат и др.). Таким образом, на внешнем экранирующем проводнике коаксиального кабеля образуется перепад напряжения (может достигать от нескольких единиц до десятков вольт) с частотой питающей сети (50 Гц). Поскольку напряжение видеосигнала измеряется относительно экрана, то этот перепад попадает в видеосигнал. В результате (при передаче на удаленный пункт наблюдения видеосигнала, в котором заземление находится при другом потенциале) на видеомониторе появляются искажения, что делает видеоизображение неприемлемым.
Основными методами борьбы с земляной петлей являются:
- применение ТК с двойной изоляцией, тщательно изолирующей телекамеру от кожуха и кронштейна крепления;
- применение изолирующего трансформатора для развязки сигнальной линии и разрыва земляной петли. Его корпус следует заземлить (монитор также должен быть заземлен), поэтому трансформатор необходимо располагать в непосредственной близости от монитора.

ВАРИАНТЫ ОБОРУДОВАНИЯ ОБЪЕКТОВ

Многообразие помещений и территорий, существующих на различных объектах, не позволяет дать однозначные рекомендации по размещению ТК на объекте. В данном разделе рассмотрены некоторые стандартные помещения (комната, коридор, лестница) и территории (периметр, стоянка автомобилей), которые могут быть на большинстве объектов, и даны рекомендации по размещению ТК в этих помещениях (на территориях). В любом случае варианты оборудования объектов должны выбираться индивидуально для каждого объекта на стадии его обследования и согласовываться с заказчиком.
Для рисунков 4-8, представленных в этом разделе, введены следующие обозначения:
А, В - длина и ширина зоны видеоконтроля, м;
V - поле зрения ТК по горизонтали, м.
Н - поле зрения ТК по вертикали, м;
h - высота установки ТК, м;
a г, a в - утлы зрения ТК по горизонтали и вертикали.
Расчеты МРД проведены для ТК обычного разрешения (380 ТВЛ).

5.1 ПОМЕЩЕНИЯ
При охране помещений с помощью СОТ (рисунок 4) возможно выполнение следующих задач:
- общее наблюдение за текущей обстановкой в помещении;
- контроль за входной дверью;
- наблюдение за всеми проемами (двери, окна) помещения.

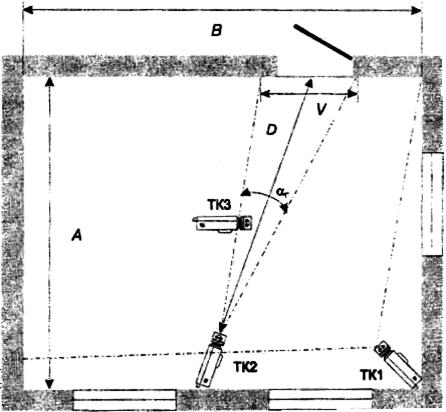

Рисунок 4 - Схема охраны помещения

Для решения примера возьмем конкретные размены помещения А = 3 м, В = 4 м.
Первую задачу решает ТК1, обладающая широким углом зрения (до 100°), а следовательно, охватывающая всю площадь помещения. Минимальная различимая деталь (изображения) на дальней границе зоны видеоконтроля при этом SH = 31 мм.
С помощью ТК1 возможно выполнение только целевой задачи - обнаружения.
Для контроля всех входящих в помещение используется ТК2, которая имеет малый угол зрения. Выбирают камеру с углом зрения по вертикали, исходя из высоты двери или роста человека (т. е. поле зрения по вертикали Н равно примерно 1,8 м). Минимальная различимая деталь (изображения) при этом SH = 4 мм.
С помощью этой ТК возможно выполнение целевой задачи различения объекта контроля. Для идентификации объекта контроля применяют ТК высокого разрешения (R = 600 ТВЛ).
Для наблюдения за всеми проемами помещения используется расположенная на потолке на поворотном устройстве ТКЗ, оборудованная объективом с трансфокатором и имеющая предустановки на окна и двери.

5.2 КОРИДОРЫ
Для охраны коридора, как и для охраны комнаты, возможно решение следующих задач:
- наблюдение за всеми лицами, выходящими в коридор из кабинетов;
- контроль всех лиц, входящих в коридор через входную дверь (например с лестничной клетки).

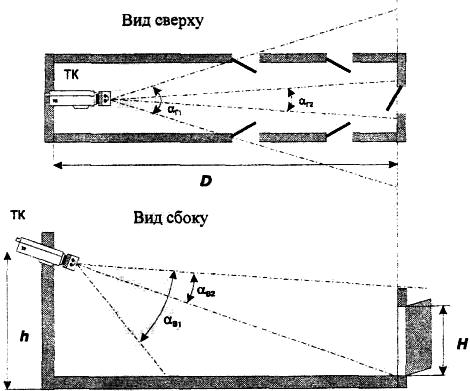

Решение этих задач можно выполнить (рисунок 5) с помощью одной ТК, оборудованной объективом с трансфокатором, или двух ТК с большим и малым углами зрения (a Г2 и a Г1).

Рисунок 5 - Схемы охраны коридора

При длине коридора 10 м, ширине 2,5 м и расположении первой двери на расстоянии 3 м от ТК имеем на дальней границе зоны контроля S (a Г1) = 21 мм; S (a Г2) = 6 мм.
То есть с помощью таких ТК можно выполнять целевую задачу обнаружения и различения соответственно. Если применяют объектив с трансфокатором, его увеличение должно быть равно 3 при минимальном угле обзора a Г2 = 15°. Для выполнения задачи по идентификации входящих в торцевую дверь лиц используют ТК высокого разрешения.

5.3 ЛЕСТНИЦЫ И ВХОДНЫЕ ДВЕРИ
Наблюдение лестничных пролетов первого и второго этажа (рисунок 6) рекомендуется вести с промежуточных площадок между этажами (выше второго этажа устанавливать ТК нецелесообразно). На указанных площадках рекомендуется устанавливать по две камеры, направленные, соответственно, вверх и вниз по лестнице, и располагать их под потолком.
При длине лестничного пролета 10 м и ширине 2,5 м расчет ТК совпадает с подразделом 5.2.

5.4 ПЕРИМЕТР
При охране периметра территории объекта вдоль забора выделяют зону отторжения (не менее 2 м), в которой не должны находиться посторонние предметы, деревья, кустарники, высокая трава и другие преграды. Весь периметр разбивают на прямолинейные участки и устанавливают размеры контролируемых зон. Телевизионную камеру, контролирующую участок периметра, располагают на поворотном/наклонном устройстве и оборудуют объективом с трансфокатором. Минимальное фокусное расстояние выбирают, исходя из условия уменьшения "мертвой" зоны под ТК, а максимальное - чтобы обеспечить поле обзора ТК, равное ширине зоны отторжения (V) на дальней границе зоны контроля.
При длине контролируемого периметра D = 100 м, ширине зоны отторжения V = 2 м и выборе объектива (с трансфокатором) с увеличением не менее 6 и максимальным углом зрения 45° имеем на дальней границе зоны контроля:
- при максимальном угле зрения S = 218 мм;
- при минимальном угле зрения S = 32 мм.
То есть на дальней границе зоны контроля ТК с указанными параметрами возможно выполнение целевой задачи обнаружения. Для большей детализации объекта контроля необходимо применять ТК более высокого разрешения и объектив с большим увеличением.

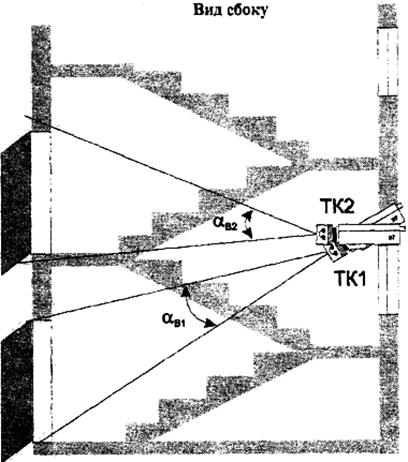

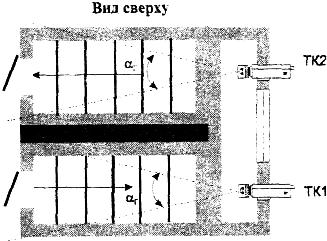

Рисунок 6 - Схемы охраны лестничных пролетов

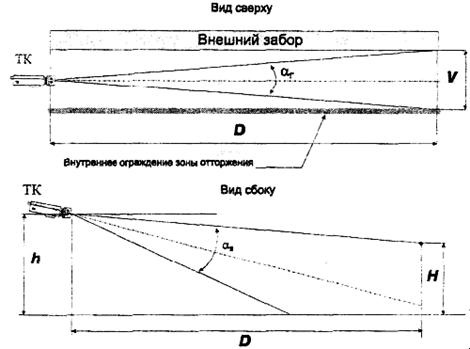

Рисунок 7 - Схемы охраны периметра

5.5 ОТКРЫТЫЕ ПЛОЩАДКИ

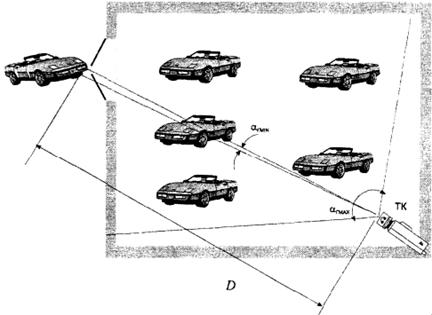

Для охраны открытых площадок (например стоянок автомобилей) применяют ТК на поворотном/наклонном устройстве и объектив с трансфокатором (рисунок 8). При минимальном фокусном расстоянии объектива проводится обзор всей площади стоянки. При максимальном фокусном расстоянии возможно определение номера автомобиля, въезжающего/выезжающего на/со стоянку(и). Телевизионная камера может быть подключена к системе распознавания номеров автомашин.
Выбор объектива (с трансфокатором) с увеличением 10 и максимальным углом зрения 45° при длине и ширине открытой площадки, равной 100 м, дает результат S (a min) = 13 мм, т. е. при минимальном угле зрения объектива возможно различение номера автомобиля на экране монитора.
Применение ТК высокого разрешения дает результат S (a min) = 9 мм, т. е, камеры высокого разрешения позволяют определить номер автомобиля на большем расстоянии.

Рисунок 8 - Схема охраны стоянки автомобилей

При организации видеококтроля на стоянках автотранспорта следует учитывать то, что в темное время суток въезд автомобиля на стоянку происходит с включенными фарами, на фоне которых номер автомобиля может стать неразличимым. Из этого положения есть два выхода:
- на въезде на стоянку автотранспорта применять дежурное освещение, компенсирующее свет фар;
- использовать ТК с функцией "Инверсия белого".
