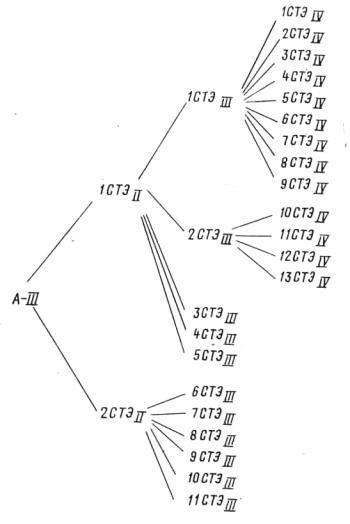

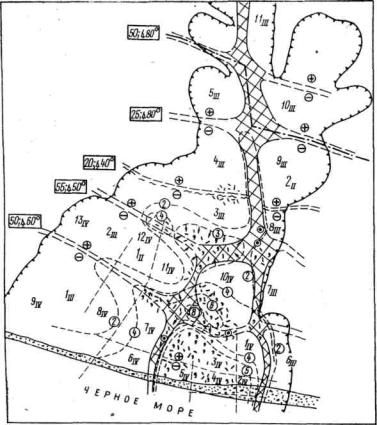

Схема тектонических условий развития оползневой системы и формула ее общей структуры

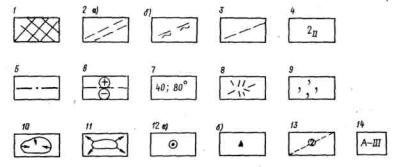

Условные обозначения

1 - зона дробления поперечного разрыва второго порядка; 2- линии продольных разрывов третьего порядка: а) достоверные; б) предполагаемые; 3 - линии продольных и поперечных разрывов четвертого порядка; 4 - структурно-тектонические блоки: арабская цифра- номер блока, римская цифра - порядок блока; 5 - граница раздела опускающейся и поднимающейся территорий; 6- знак относительного перемещения смежных тектонических блоков; 7 - цифры (слева направо): максимальная амплитуда относительного перемещения смежных тектонических блоков, угол наклона видимой поверхности сместителя; 8 - участки повышенной тектонической раздробленности коренных пород таврической серии; 9 - участки зон дробления разрыва с повышенным содержанием белых порошкообразных солей (гипс, тенардит); 10 - участки поглощения зонами тектонических разрывов (в породах таврической серии) подземных вод из оползневых накоплений; 11- участки подпитывания подземных вод оползневых накоплений водами повышенной минерализации, поступающими из зон дробления и трещиноватости тектонических разрывов; 12 - а) буровые скважины, б) точки вертикального электрозондирования, зафиксировавшие зоны дробления тектонических разрывов; 13 - изолинии равных величин минерализации подземных вод, вскрытых в коренных породах и смещенных блоках таврической серии; в кружочке величина минерализации, г/л; 14 - индекс оползневой системы: буква-группа системы, цифра - тип системы (в соответствии с типизацией оползневых систем ЮБК по тектоническим факторам оползнеобразования).

ПРИЛОЖЕНИЕ 3
