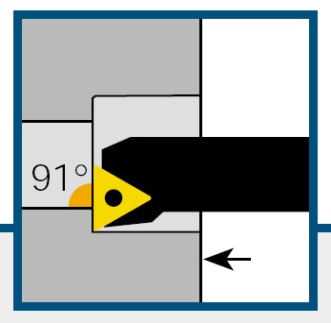

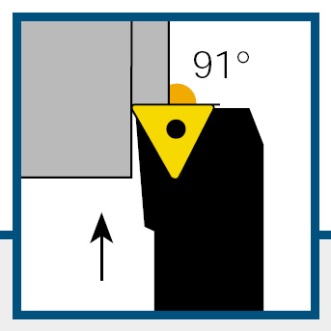

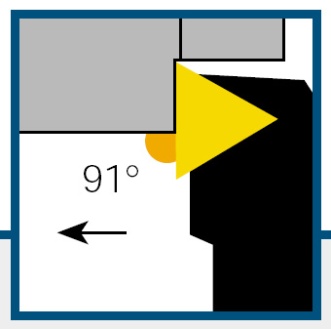

| · Правильный трехгранник, наиболее универсальная пластинка, может использоваться в резцах, работающих с врезанием и с продольной подачей в прямом и обратном направлении, а с точки зрения удельного расхода твердого сплава на одну режущую кромку наиболее экономичны.
Недостатком этой формы является малая прочность вершины
|

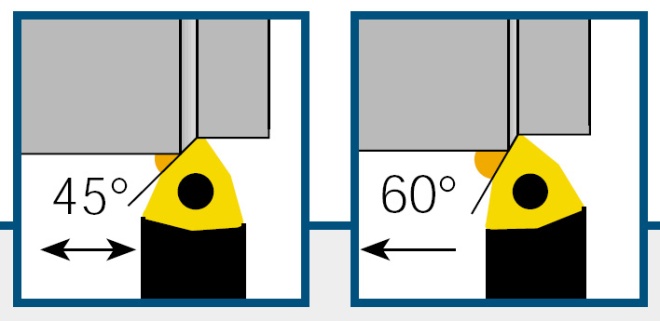

| · Пластинки неправильной трехгранной формы имеют усиленную вершину, но уменьшенную длину режущей кромки, а также увеличенный удельный расход твердого сплава по сравнению с предыдущей.
|

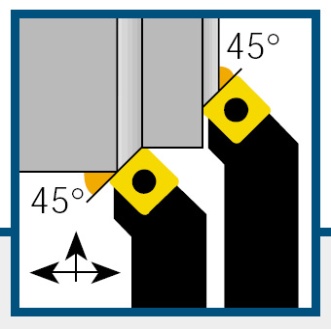

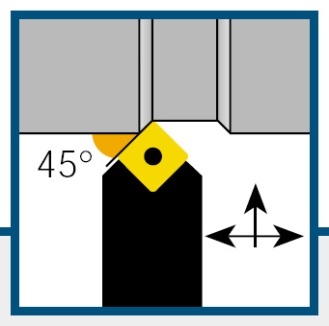

| · Пластинки квадратной формы достаточно универсальны при среднем удельном расходе сплава на одну режущую кромку, производительны и эффективны. Наиболее распространенная форма для резцов из минералокерамики
|
Пластины пятигранной и шестигранной формы не эффективны при работе врезанием, используются для черновых и проходных резцов, удельный расход твердого сплава на режущую кромку достаточно велик, но в проходных резцах он компенсируется повышенной стойкостью резцов, что объясняется высокой прочность пластины. В зарубежной практике пятигранные пластины практически не применяются, а шестигранные имеют ограниченное применение.

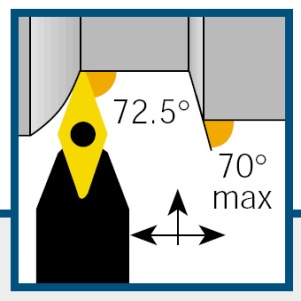

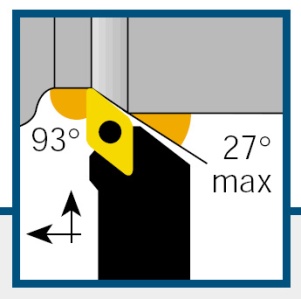

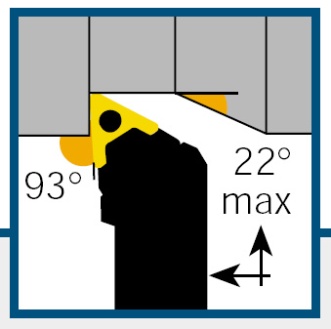

| · Пластинки ромбической и параллелограммной формы используются при контурной обработке и в этом случае оказываются достаточно эффективными, хотя с точки зрения рационального использования длины режущей кромки и удельного расхода твердого сплава они уступают пластинкам других форм.
|
