Классификация по конструкции резцов

· Цельные резцы (монолитные)

· Составные резцы с неразъемным соединением частей

- сваркой,

- пайкой,

- склеиванием.

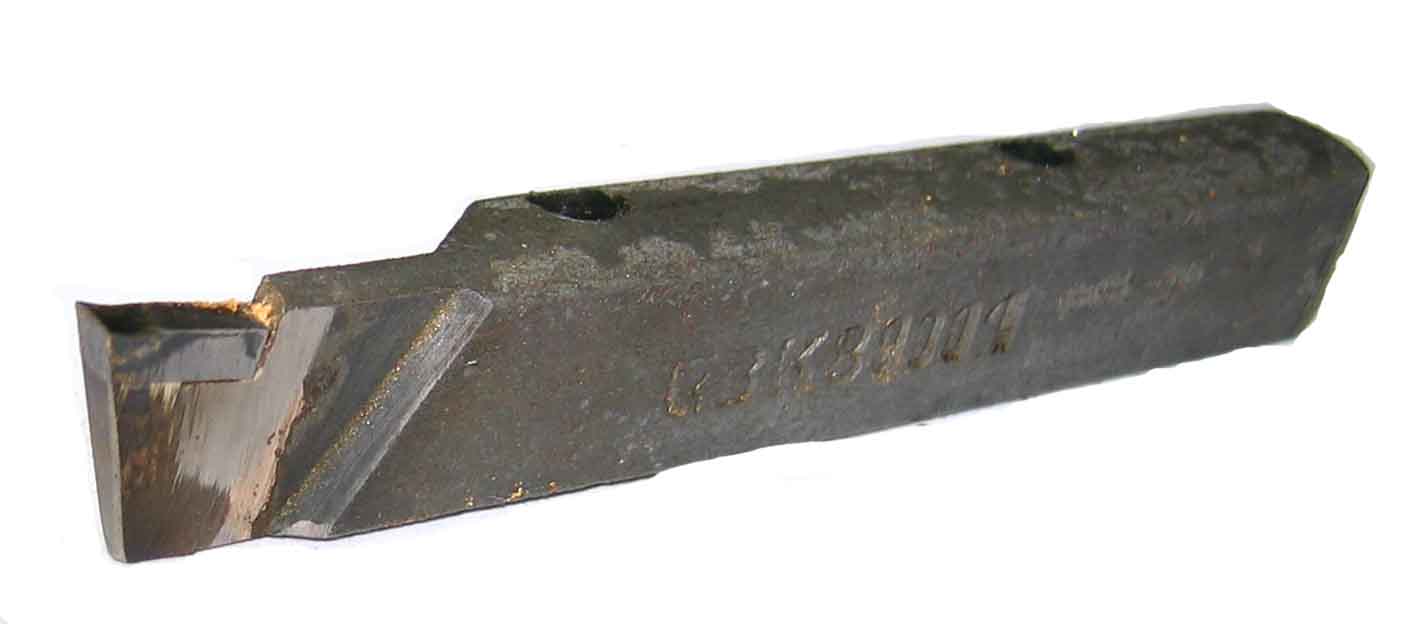

Напайные резцы используются в случаях, когда невозможно или не рационально применение сборных конструкций.

Достоинства напайных резцов:

- возможность изготовления требуемой формы и размеров рабочей части;

- возможность получения требуемых значений углов резания, т.к. они получаются заточкой;

Недостатки:

- внутренние термические напряжения.

-

Требования к конструкции:

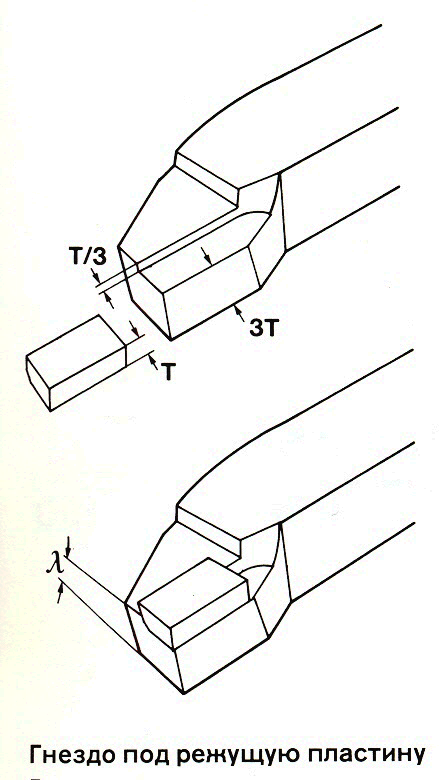

- Гнездо под режущую пластину должно обеспечить минимальные напряжения в результате пайки.

Угол врезания пластины (λ) желательно иметь больше переднего угла – это ускоряет переточку и уменьшает расход твердого сплава.

На стойкость и прочность напайных резцов кроме размерных параметров влияет правильность геометрической формы опорной поверхности пластины. Наличие выпуклости и вогнутости опорной поверхности приводит к неравномерной толщине слоя припоя между пластинкой и корпусом, неравномерному распределению напряжений, а выпуклость опорной поверхности способствует возникновению изгибающих деформаций.

· Сборные резцы с механическим (разъемным) соединением составляющих элементов:

- с механическим креплением вставок с напаянными твердосплавными пластинками;

- с механическим креплением неперетачиваемых поворотных твердосплавных пластин;

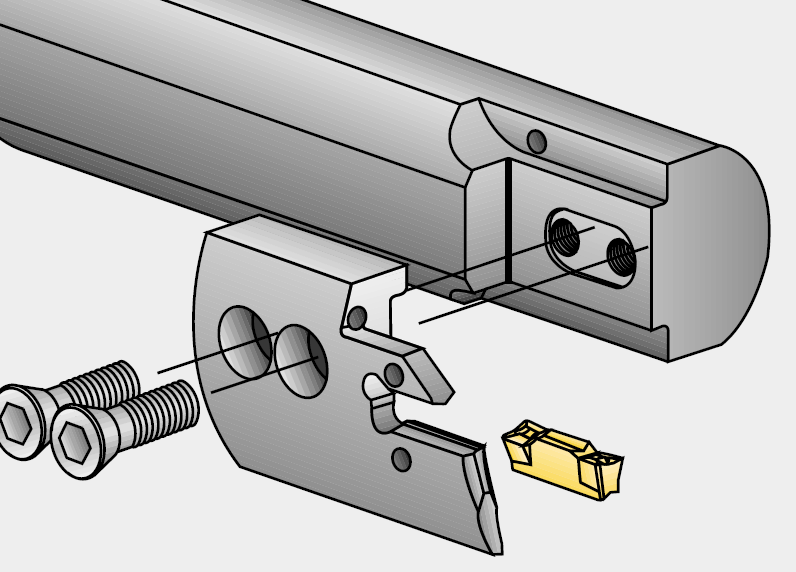

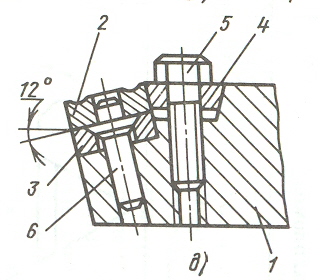

- с механическим креплением вставок с механически закрепленными пластинами;

Достоинства:

- высокие режимы и стойкость (нет термических напряжений);

- снижение потерь времени на смену инструмента, заточку и переточку;

- быстрая смена инструментального материала при переходе на обработку других материалов;

- стабильное формирование и отвод стружки;

- постоянство размера;

- удлиняется срок службы державки.

Недостатки:

- ограниченность технологических возможностей (изменение геометрии ограничено возможностями пластин;

- увеличение габаритных размеров;

- выше стоимость,т.к. они:

§ сложнее в изготовлении,

§ требуют повышения точности.
