Органы управления

1 – рукоятка управления коробкой скоростей;

2 - рукоятка для настройки на нормальный или увеличенный шаг резьбы и для деления при нарезании многозаходных резьб;

3 – рукоятка управления реверсивным механизмом для нарезания правых и левых резьб и двукратного увеличения подачи;

4 -рукоятка управления переборами;

5 –маховичок ручного продольного перемещения суппорта;

6 –ползунок с пуговкой для включения и выключения реечной шестерни фартука;

7 –рукоятка ручного поперечного перемещения суппорта;

8 –кнопочная станция;

9 -рукоятка ручного перемещения верхней части суппорта

10 - кнопка включения ускоренных ходов каретки и суппорта;

11 –рукоятка включения, выключения и реверсирования продольной и поперечной подач суппорта;

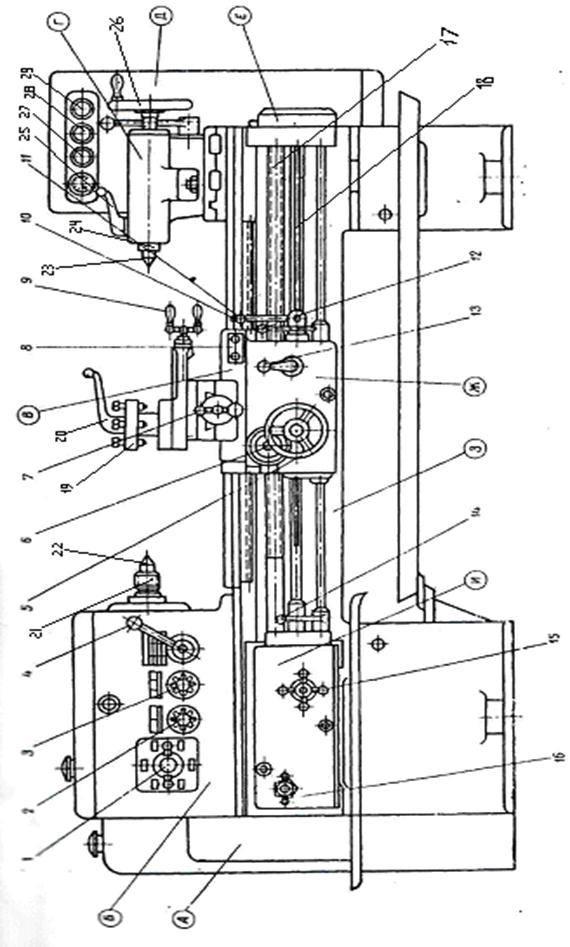

Рис. 1. Общий вид токарно-винторезного станка модели 1К62.

12,14 – рукоятки включения, выключения и реверсирования вращения шпинделя

13 – рукоятка включения маточной гайки фартука

15 – рукоятка включения ходового винта или ходового валика;

16 – рукоятки для выбора типа резьбы или подачи, а так же для настройки требуемого шага резьбы или величины подачи;

17 – ходовой винт;

18 – ходовой вал;

19 – резцедержатель;

20 – рукоятка поворота, фиксации и закрепления четырехпозиционного резцедержателя;

21 – шпиндель станка;

22 – неподвижный центр;

23 – вращающийся центр;

24 – пиноль задней бабки;

25 – рукоятка закрепления и освобождения пиноли задней бабки;

26 – маховичок ручного перемещения пиноли задней бабки;

27 – выключатель насоса для охлаждающей жидкости;

28 – выключатель освещения;

29 – общий выключатель напряжения сети для станка.
