Дифракция на пространственной решетке. Формула Вольфа-Брэггов

Для наблюдения дифракционной картины необходимо, чтобы постоянная решетки была того же порядка, что и длина волны падающего излучения.

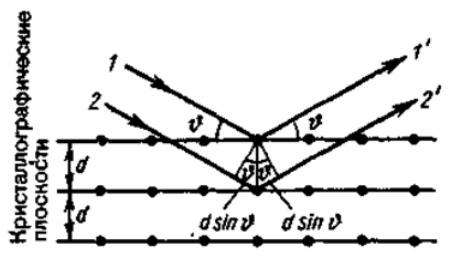

Представим кристаллы в виде совокупности параллельных кристаллографических плоскостей (вон тот рисунок ниже) отстоящих друг от друга на расстоянии d.

Пучок параллельных монохроматических рентгеновских лучей (1, 2) падает под углом скольжения q (угол между направлением падающих лучей и кристаллографической плоскостью) и возбуждает атомы кристаллической решетки, которые становятся источниками когерентных вторичных волн 1¢ и 2', интерферирующих между собой, подобно вторичным волнам, от щелей дифракционной решетки. Максимумы интенсивности (дифракционные максимумы) наблюдаются в тех направлениях, в которых все отраженные атомными плоскостями волны будут находиться в одинаковой фазе. Эти направления удовлетворяют формуле Вульфа – Брэггов.

. е. при разности хода между двумя лучами, отраженными от соседних кристаллографических плоскостей, кратной целому числу длин волн А, наблюдается дифракционный максимум.

При произвольном направлении падения монохроматического рентгеновского излучения на кристалл дифракция не возникает. Чтобы ее наблюдать, надо, поворачивая кристалл, найти угол скольжения. Дифракционная картина может быть получена и при произвольном положении кристалла, для чего нужно пользоваться непрерывным рентгеновским спектром, испускаемым рентгеновской трубкой. Тогда дня таких условий опыта всегда найдутся длины волн А, удовлетворяющие условию той формулы, что написана выше.

Что это за зверь и с чем его едят?
Формула Вульфа - Брэггов используется при решении двух важных задач:

1. Наблюдая дифракцию рентгеновских лучей известной длины волны на кристаллической структуре неизвестного строения и измеряя в и от, можно найти межплоскостное расстояние (d), т. е. определить структуру вещества. Этот метод лежит в основе рентгеноструктурного анализа. Формула Вульфа - Брэггов остается справедливой и при дифракции электронов и нейтронов. Методы исследования структуры вещества, основанные на дифракции электронов и нейтронов, называются соответственно электронографией и нейтронографией.

2. Наблюдая дифракцию рентгеновских лучей неизвестной длины волны на кристаллической структуре при известном d и измеряя q и m, можно найти длину волны падающего рентгеновского излучения. Этот метод лежит в основе рентгеновской спектроскопии.

51. Естественный и поляризованный свет.
Свет со всевозможными равновероятными ориентациями вектора называется естественным.

Поляризованным называется свет, в котором направления колебания вектора E упорядочены каким-либо образом.

Свет представляет собой суммарное электромагнитное излучение множества атомов. Атомы излучают световые волна независимо друг от друга, поэтому световая волна, излучаемая телом в целом, характеризуется всевозможными равновероятными колебаниями светового вектора E. Свет со всевозможными равновероятными ориентациями вектора называется естественным. Свет, в котором имеется преимущественное направление колебаний вектора E (нарисуй сверху вектор!) и незначительная амплитуда колебаний вектора E (нарисуй сверху вектор!) в других направлениях, называется частично поляризованным. В плоско поляризованном свете плоскость, в которой колеблется вектор, называется плоскостью поляризации, плоскость, в которой колеблется вектор H (нарисуй сверху вектор!), называется плоскостью колебаний.
