Сетевые модели

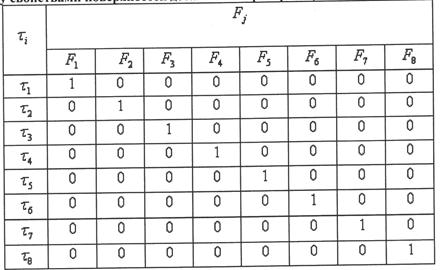

Таблица 6.1

Связи между свойствами поверхностей деталей и операторами (технологическими переходами)

В этой, а также последующих таблицах данной лекции логическая единица обозначает наличие связи, а нуль – отсутствие таковой.

Таблица 6.2

Связи между совокупностями свойств деталей и операторами (технологическими переходами)

Сетевые модели

Сетевая модель описывает множество структур технологического процесса, отличающихся количеством и (или) составом

элементов структуры при неизменном отношении порядка.

Структура элементов сетевой модели описывается ориентированным графом, не имеющим ориентированных циклов. В

модели может содержаться несколько вариантов проектируемого технологического процесса, однако во всех вариантах порядок элементов одинаков.

ЛЕКЦИЯ 6 Стр. 3 из 4

Рис. 6.3. Эскиз детали «Зубчатое колесо»

Пример. Сетевая модель технологического проектирования маршрута обработки детали «Зубчатое колесо», эскиз которой представлен на рис.6.3.

На рис.6.4. показан граф взаимосвязи операторов (технологических операций) по возможной последовательности их выполнения.

Операторы Г, (технологические операции):

-заготовительная;

- протяжная (протягивание базового

отверстия);

- черновая токарная (черновое точение

контура зубчатого колеса);

- чистовая токарная (чистовое точение

контура зубчатого колеса);

- эубо фрезерная черновая (черновая нарезка

зубьев);

- зубо фрезерная чистовая (чистовая нарезка

зубьев);

- термическая (объемная закалка);

- внутришлифовальная (шлифование

базового отверстия);

- зубошлифовальная (шлифование зубьев);

I - зубошевинговальная (шевингование

зубьев);

- притирочная (притирка зубьев);

-моечная (мойка детали);

- контрольная (контроль технических

требований детали)

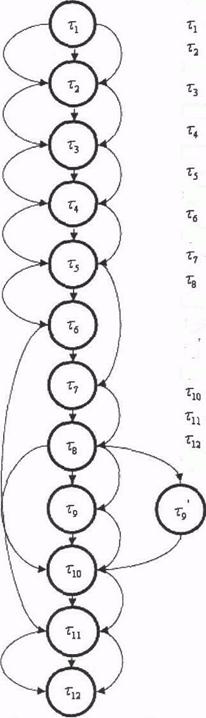

Рис.6.4. Граф взаимосвязи операторов (технологических операций) по возможной последовательности их выполнения

ЛЕКЦИЯ 6 Стр. 3 из 4

Приведенный на рис.6.4 граф легко представляется в виде матрицы этого графа (здесь не приводится), которая в свою очередь может быть без труда описана в виде массива информации. А массивы являются неизменными атрибутами любого языка программирования.

Кроме данного графа сетевая модель включает в себя таблицу связей свойств поверхностей детали и операторов технологического процесса (в этом примере - технологических операций) - табл.6.3.

Таблица 6.3
