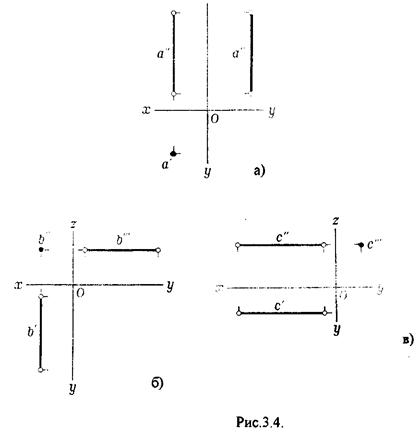

Прямые, перпендикулярные какой-либо плоскости проекции, называются проецирующими прямыми (рис.3.4.).
Прямые, перпендикулярные горизонтальной плоскости проекций, называются горизонтально — проецирующими прямыми (рис.ЗАа.).
Прямые, перпендикулярные фронтальной плоскости проекции, называются фронтально-проецирующими прямыми (рис.3.4.6.),
Прямые, перпендикулярные профильной плоскости проекций, называются профильно - проецирующими прямыми (рис.3.4.в.).
| Октанты | Знаки координат | ||
| X | У | z | |
| I | + | + | + |
| II | + | — | + |
| III | + | - | — |
| IV | + | + | — |
| V | — | + | + |
| VI | - | - | + |
| VII | _ | - | — |
| vni | - | + | - |
