Методом прямоугольного треугольника

Отрезки прямых общего положения ни на одну из плоскостей проекций не проецируется в натуральную величину (НВ).

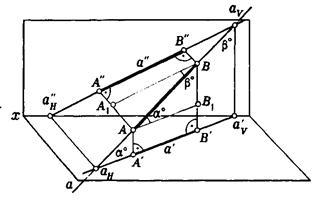

Рис.3.7.

Натуральная величина отрезка общего положения равна гипотенузе прямоугольного треугольника, одним катетом которого является проекция отрезка на одну из плоскостей проекций, а другим разность расстояний концов отрезка от этой же плоскости (рис.3.7.).

Из рисунка 3.7. видно, что угол наклона прямой к плоскости проекций определяется как угол, составленный прямой с ее проекцией на эту плоскость. Этот угол входит и в прямоугольный треугольник который строят для определения НВ отрезка (Рис.3.8.). Таким образом, угол между катетом - проекцией и гипотенузой прямоугольного треугольника равен истинной величине угла наклона отрезка к той плоскости проекций, на которой выполнены построения.

Рис.3.8.
