Чтение и деталирование сборочных чертежей

Составление рабочих чертежей деталей в учебной практике производится на основе сборочных чертежей, определяющих конструкцию изделия и взаимодействие основных его частей. Выполнение рабочих чертежей деталей по сборочным чертежам называется деталированием.

Рекомендуется следующий порядок деталирования:

1. Прочитать сборочный чертеж, обратив внимание на форму детали, ее назначение и взаимодействие с другими деталями.

2. Мысленно расчленить изделие на отдельные детали, из которых оно состоит.

3. Выделить стандартные и прочие детали, на которые не составляют рабочие чертежи.

4. Определить количество изображений для каждой детали. При этом нельзя механически копировать со сборочного чертежа все изображения. Число изображений должно быть минимальным, но достаточным для определения формы и размеров детали. При выборе главного вида, также необходимо исходить из общих требований.

5. Отметить сопрягаемые поверхности деталей.

6. Выбрать масштаб изображений для каждой детали.

7. Начинать выполнение чертежей лучше с простых по форме деталей, т.к. мысленное удаление этих деталей облегчает понимание форм более сложных.

8. Чертежи деталей выполняют на отдельных форматах, размер которого выбирают в зависимости от масштаба, количества изображений.

Содержание домашней контрольной работы №1

(для специальности 2-37 01 06 «Техническая эксплуатация автомобилей» на основе общего среднего образования)

Контрольная работа выполняется по индивидуальным вариантам заданий. Все чертежи необходимо сброшюровать в альбом.

Перечень листов:

Титульный лист (формат А4) набрать на компьютере шрифтом GOST type B

1. ДКР I 01.00.00 «Линии. Шрифты» (формат А3)

2. ДКР I 02.00.00 «Комплексный чертеж детали» (формат А3)

3. ДКР I 03.00.00 – выполнить эскиз детали с применением сложного ступенчатого разреза (формат А3)

4. ДКР I 04.00.00 – выполнить эскиз детали с применением сложного ломаного разреза (формат А3)

5. ДКР I 05.00.00 – выполнить эскиз детали типа «Вал» с применением вынесенных сечений

6. Выполнить сборочный чертеж узла по рабочим чертежам деталей и составить спецификацию (формат А3, А4)

6.1 ДКР I 04. 00. 00 СБ сборочный чертеж изделия (название узла);

6.2 ДКР I 04. 00. 00 спецификация (название узла)

Образец титульного листа (рисунок 116)

УО «Минский государственный автомеханический колледж»

Рисунок 116

Содержание первого листа:

Выполнить шрифтом № 10 по образцу прописные и строчные буквы, цифры, знаки по ГОСТ 2.304-81;

вычертить линии по ГОСТ 2.303-68;

нанести размеры по ГОСТ 2.307-68

АБВГДЕЖЗИЙКЛМН ОПРСТУФХЦЧШЩЪ ЫЬЭЮЯ абвгдежзийклмн опрстуфхцчшщъ ыьэюя 1234567890 R ¹∅

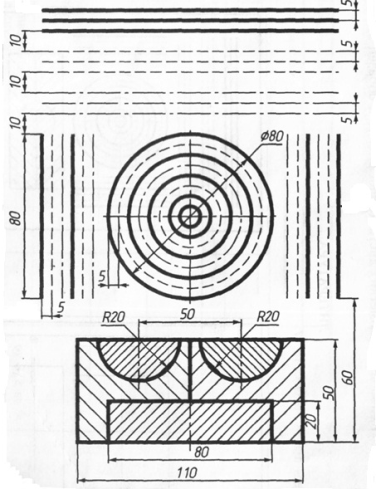

Задание для всех вариантов (рисунок 117).

З


Образец первого листа – рисунок 117

Рисунок 117

Содержание второго листа:

Выполнить комплексный чертеж модели: построить 3-й вид по двум данным, построить фронтальный и профильный разрезы, при необходимости обозначить их, нанести размеры.

Образец второго листа (рисунок 118)

Рисунок 118

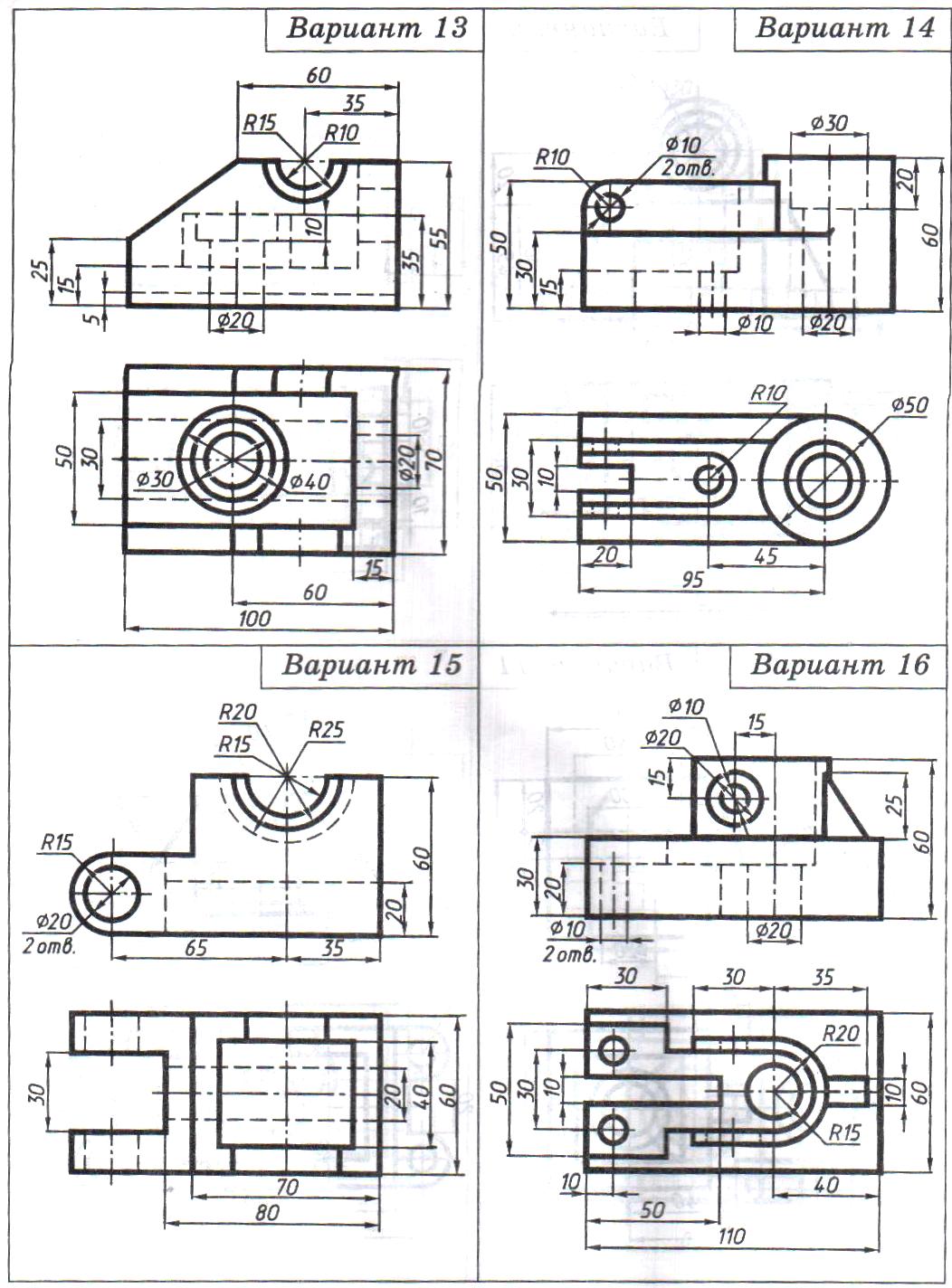

Варианты заданий для второго листа:

Содержание третьего и четвертого листа:

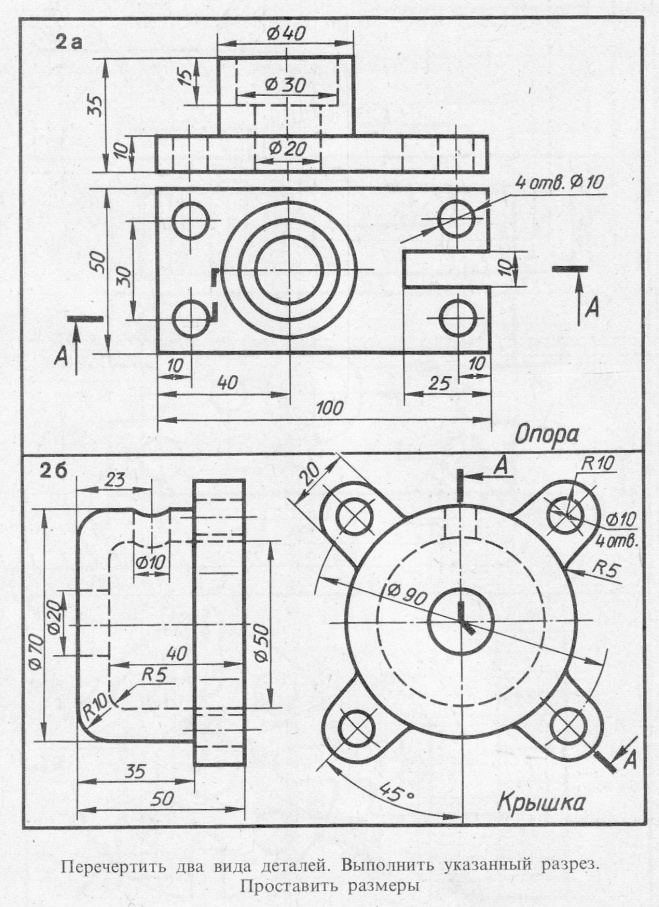

Выполнить два вида деталей с применением сложного ломаного и ступенчатого разреза, нанести размеры.

Варианты заданий для третьего и четвертого листа:

Содержание пятого листа:

Выполнить главный вид вала, взяв направление взгляда по стрелке А.

Выполнить три сечения:

-сечение плоскостью А расположить на продолжении следа секущей плоскости;

- сечение плоскостью Б – на свободном поле чертежа;

- сечение плоскостью В – в проекционной связи.

Нанести размеры.

Пример выполнения пятого листа (рисунок 119)

Рисунок 119

Варианты заданий:

Содержание шестого листа:

1. Выполнить сборочный чертеж узла

2. Составить спецификацию на сборочный чертеж

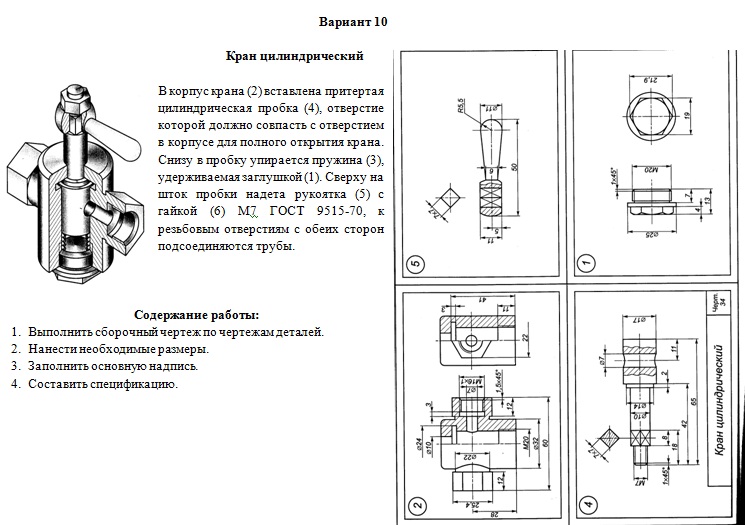

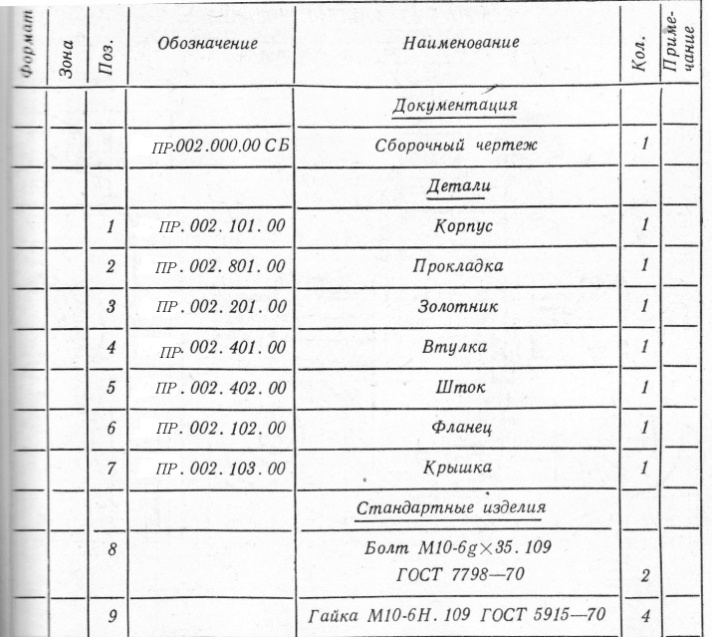

Варианты заданий:

Содержание домашней контрольной работы №1

(для специальности 2-37 01 06 «Техническая эксплуатация автомобилей» на основе ПТО)

Перечень листов:

1. Титульный лист (формат А4) набрать на компьютере шрифтом GOST type B

2. ДКРI 01. 00. 00 «Линии. Шрифты» (формат А3)

3. ДКРI 02. 00. 00 «Комплексный чертеж детали» (формат А3)

4. ДКPI 03. 00. 00 выполнить рабочие чертежи четырех деталей по сборочному чертежу (деталирование).

Содержание домашней контрольной работы №1

(для специальности 2-44 01 01 «Организация перевозок и управление на автомобильном и городском транспорте)

Перечень листов:

1. Титульный лист (формат А4) набрать на компьютере шрифтом GOST type B

2. ДКР I 01. 00. 00 «Линии. Шрифты» (формат А3)

3. ДКР I 02. 00. 00 «Комплексный чертеж детали» (формат А3)

4. ДКР I 03. 00. 00 выполнить рабочие чертежи двух деталей по сборочному чертежу (деталирование).

Содержание домашней контрольной работы №2

(для специальности 2-37 01 06 «Техническая эксплуатация автомобилей» на основе общего среднего образования)

Перечень листов:

1.Титульный лист (формат А4) набрать на компьютере шрифтом GOST type B.

2. ДКР II 00. 00. 00 выполнить рабочие чертежи четырех деталей по сборочному чертежу (деталирование).

Варианты заданий:

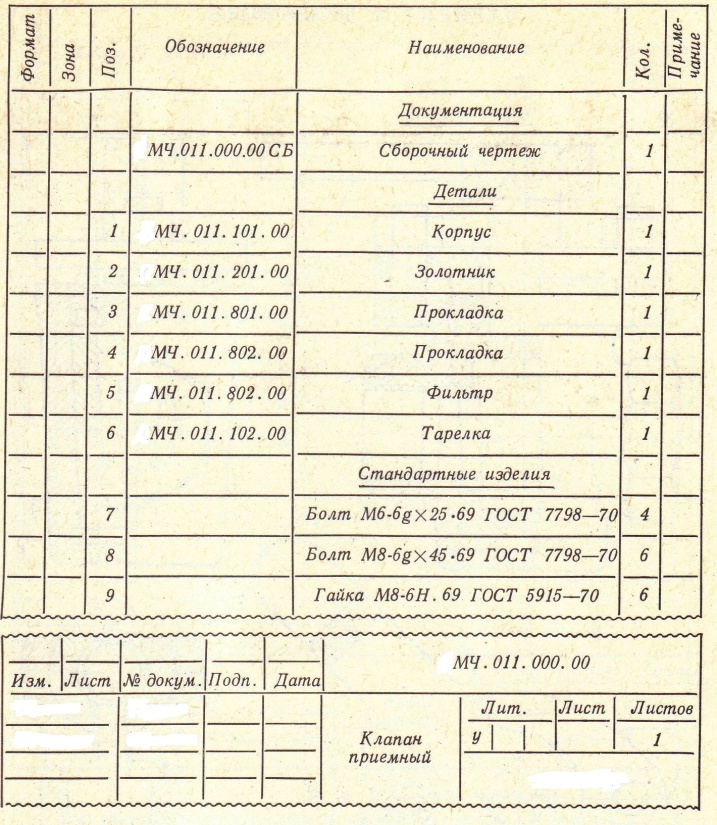

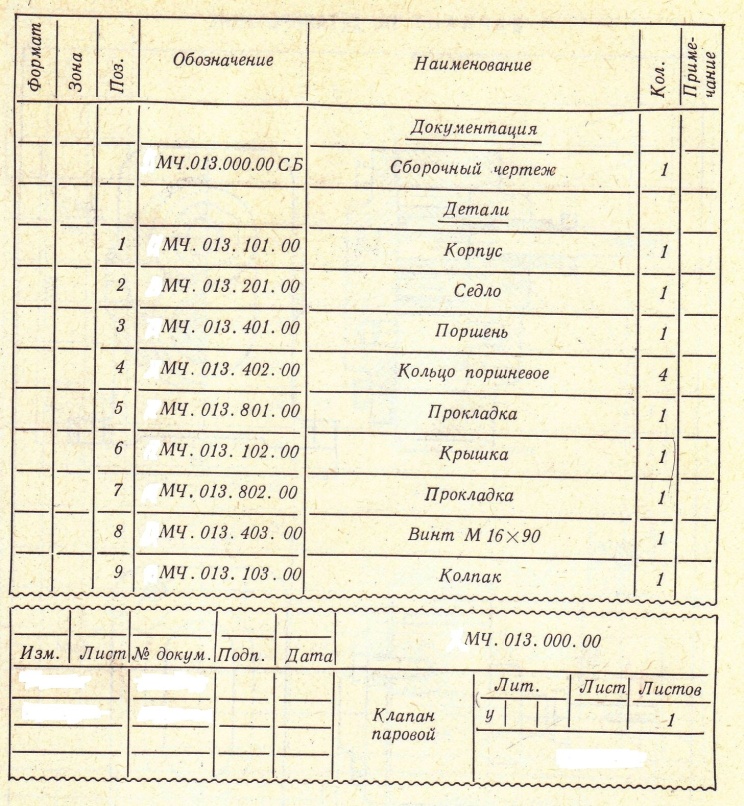

Выполнить чертежи деталей по сборочному чертежу варианта №1:

Для специальности: 2-37 01 06 «Техническая эксплуатация автомобилей»

(на основе общего среднего образования): 1,2,6,7.

Для специальности: 2-37 01 06 «Техническая эксплуатация автомобилей»

(на базе ПТО): 1,2,6,7.

Специальность: 2-44 01 01«Организация перевозок и управление на автомобильном и городском транспорте»: 6,7.

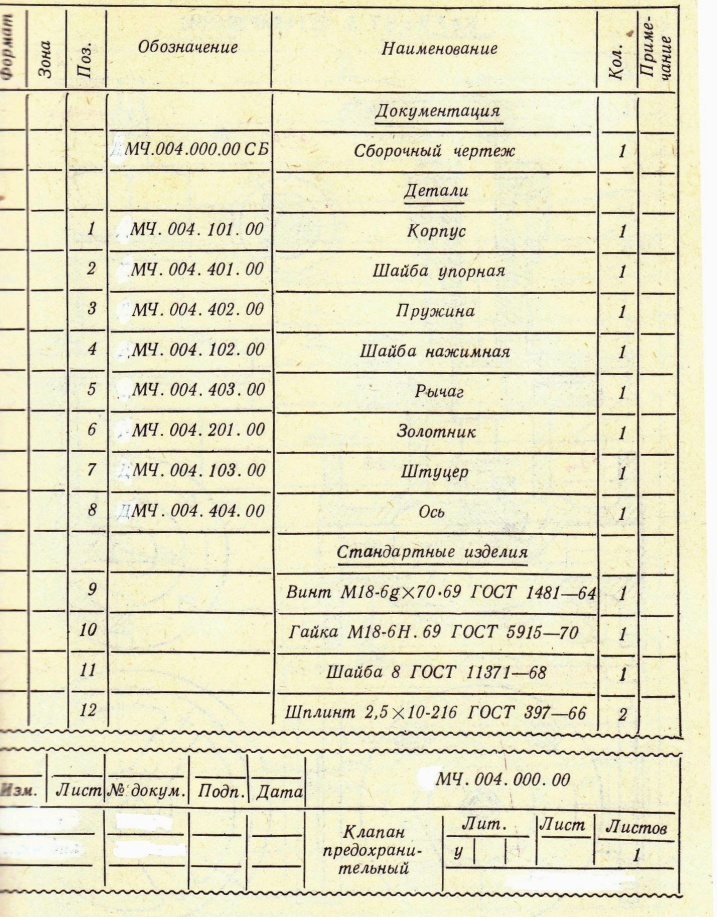

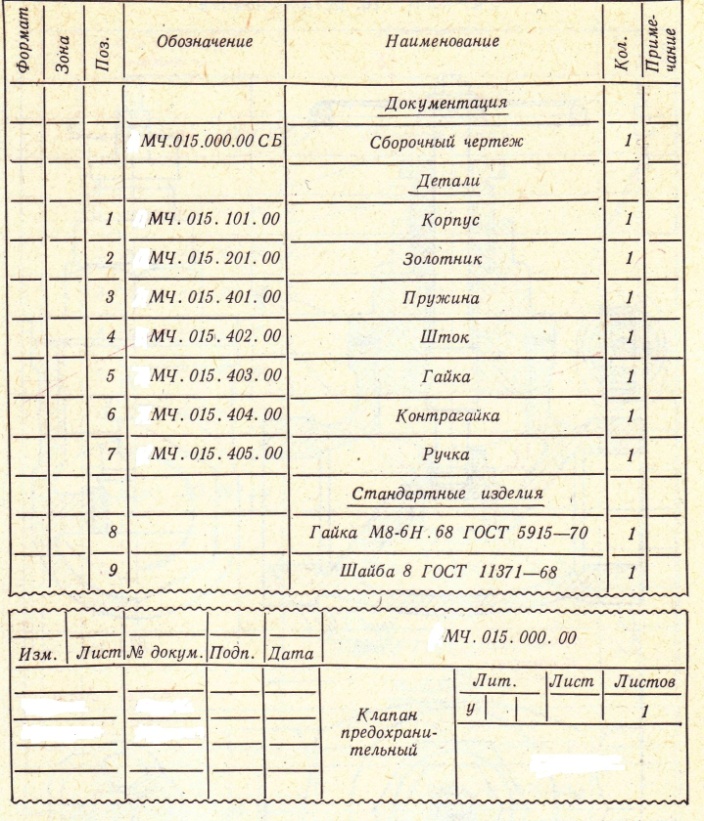

Выполнить чертежи деталей по сборочному чертежу варианта №2:

Для специальности: 2-37 01 06 «Техническая эксплуатация автомобилей»

(на основе общего среднего образования): 1,3,4,6.

Для специальности: 2-37 01 06 «Техническая эксплуатация автомобилей»

(на базе ПТО): 1,3,4,6.

Специальность: 2-44 01 01«Организация перевозок и управление на автомобильном и городском транспорте»: 3,6.

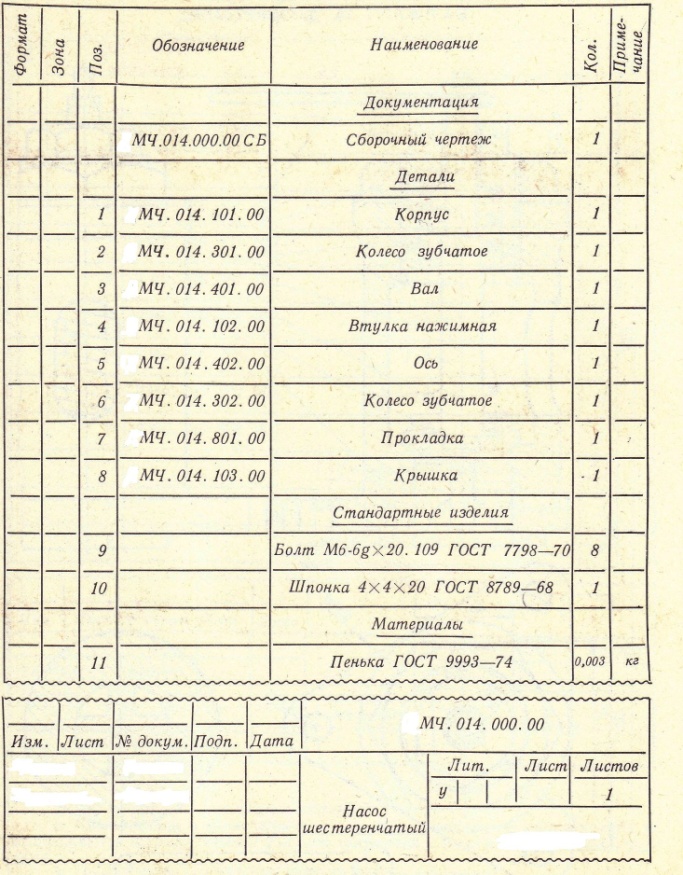

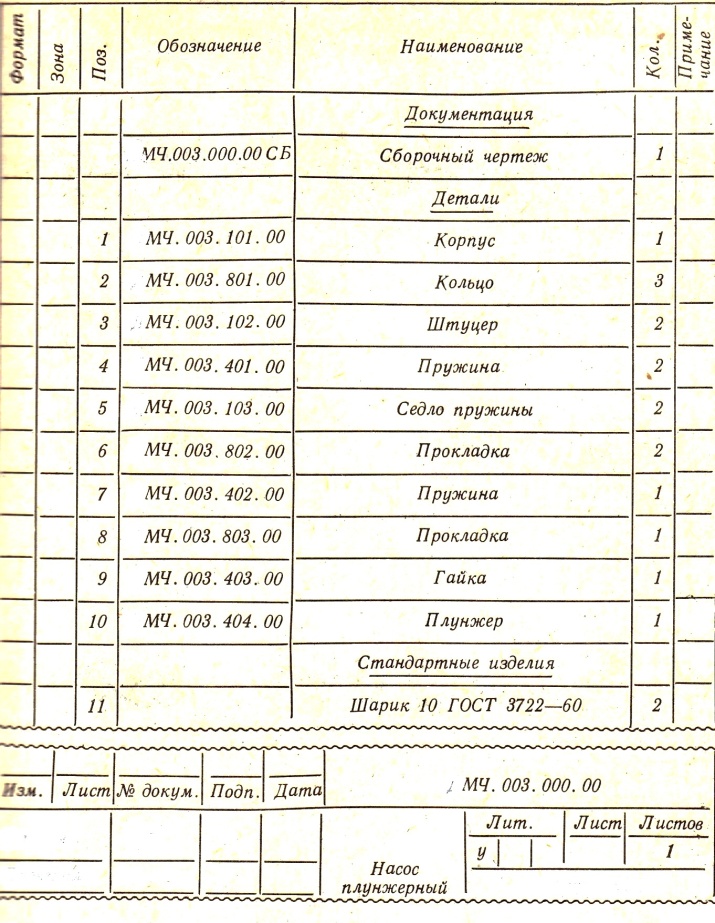

Выполнить чертежи деталей по сборочному чертежу варианта №3:

Для специальности: 2-37 01 06 «Техническая эксплуатация автомобилей»

(на основе общего среднего образования): 1,3,9,10.

Для специальности: 2-37 01 06 «Техническая эксплуатация автомобилей»

(на базе ПТО): 1,3,9,10.

Специальность: 2-44 01 01«Организация перевозок и управление на автомобильном и городском транспорте»: 9,10.

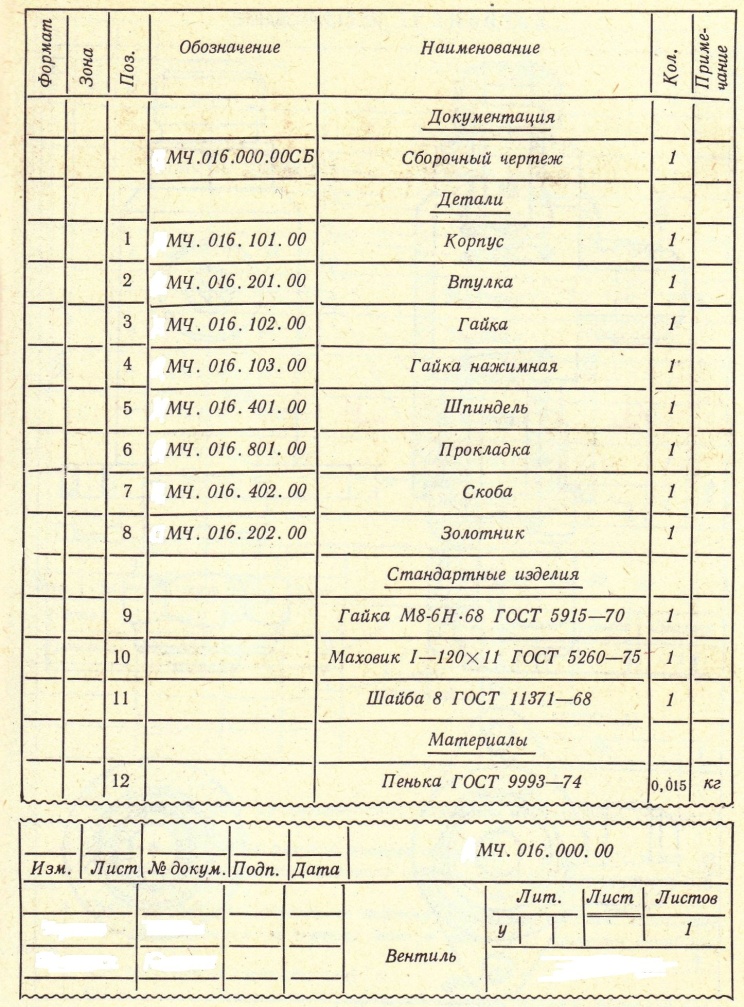

Выполнить чертежи деталей по сборочному чертежу варианта №4:

Для специальности: 2-37 01 06 «Техническая эксплуатация автомобилей»

(на основе общего среднего образования): 1,4,5,7.

Для специальности: 2-37 01 06 «Техническая эксплуатация автомобилей»

(на базе ПТО): 1,4,5,7.

Специальность: 2-44 01 01«Организация перевозок и управление на автомобильном и городском транспорте»: 5,7.

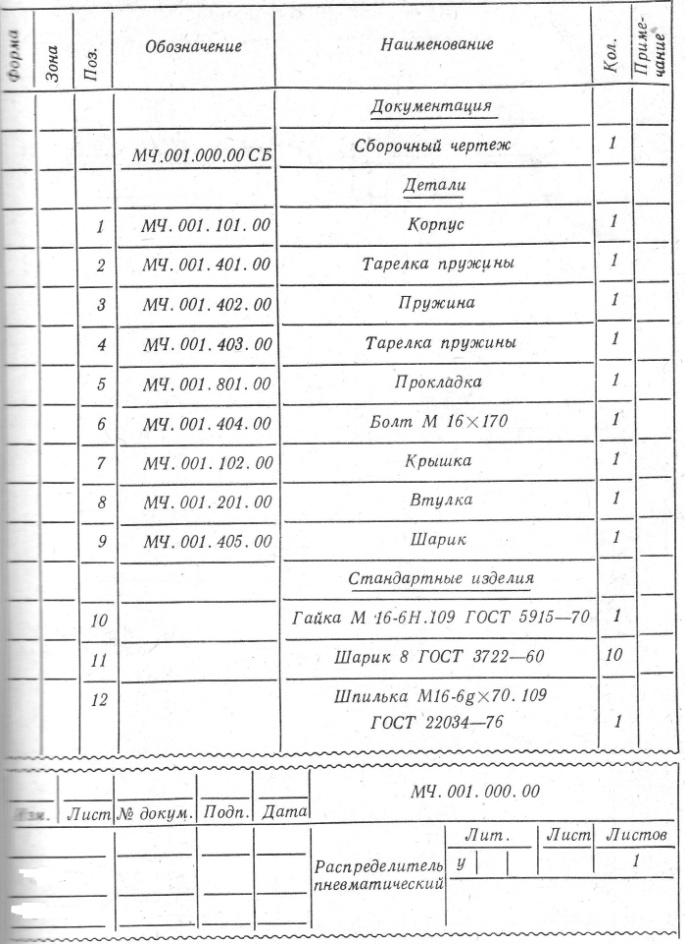

Выполнить чертежи деталей по сборочному чертежу варианта №5:

Для специальности: 2-37 01 06 «Техническая эксплуатация автомобилей»

(на основе общего среднего образования): 1,5,6,8.

Для специальности: 2-37 01 06 «Техническая эксплуатация автомобилей»

(на базе ПТО): 1,5, 6,8.

Специальность: 2-44 01 01«Организация перевозок и управление на автомобильном и городском транспорте»: 6,8.

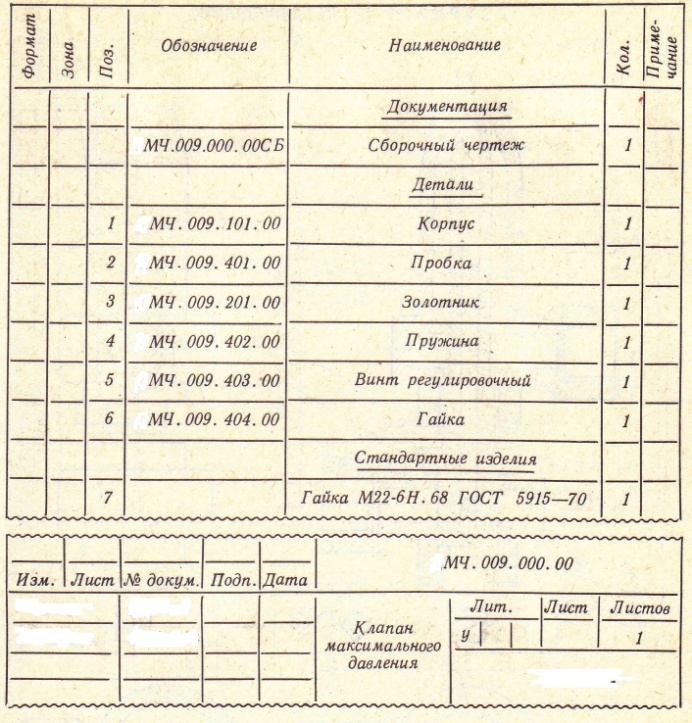

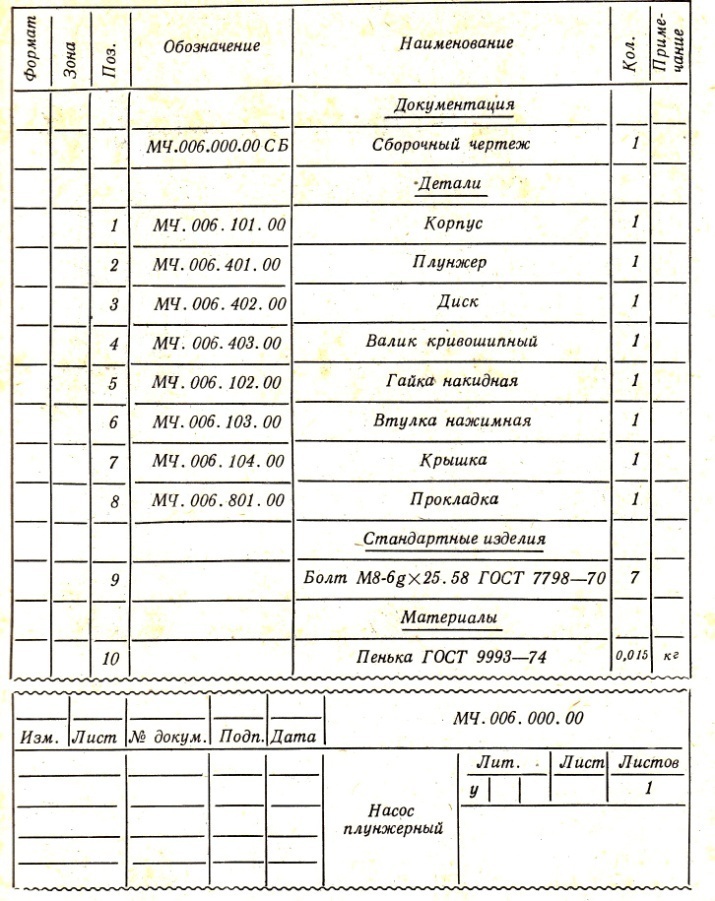

Выполнить чертежи деталей по сборочному чертежу варианта №6:

Для специальности: 2-37 01 06 «Техническая эксплуатация автомобилей»

(на основе общего среднего образования): 1,2,5,7.

Для специальности: 2-37 01 06 «Техническая эксплуатация автомобилей»

(на базе ПТО): 1,2,5,7.

Специальность: 2-44 01 01«Организация перевозок и управление на автомобильном и городском транспорте»: 5,7.

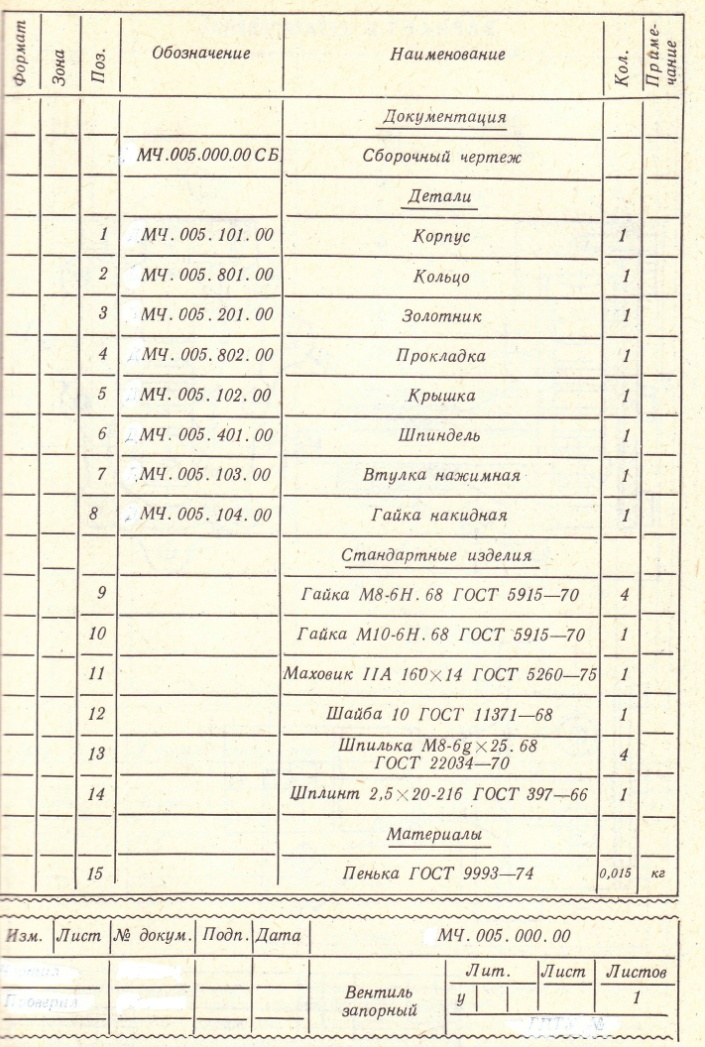

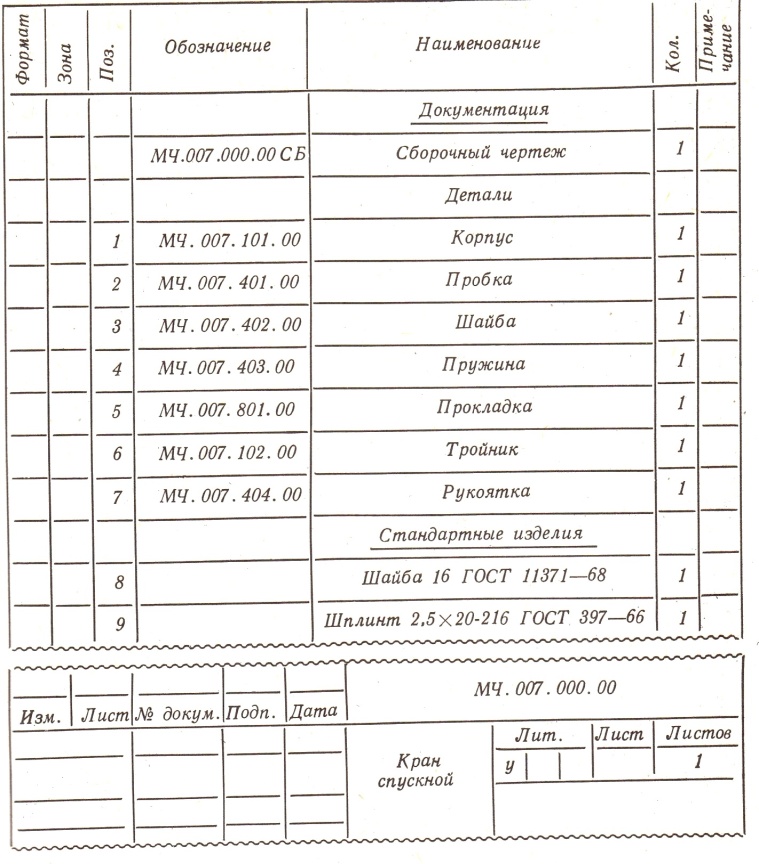

Выполнить чертежи деталей по сборочному чертежу варианта №7:

Для специальности: 2-37 01 06 «Техническая эксплуатация автомобилей»

(на основе общего среднего образования): 1,2,6,7.

Для специальности: 2-37 01 06 «Техническая эксплуатация автомобилей»

(на базе ПТО): 1,2,6,7.

Специальность: 2-44 01 01«Организация перевозок и управление на автомобильном и городском транспорте»: 2,7.

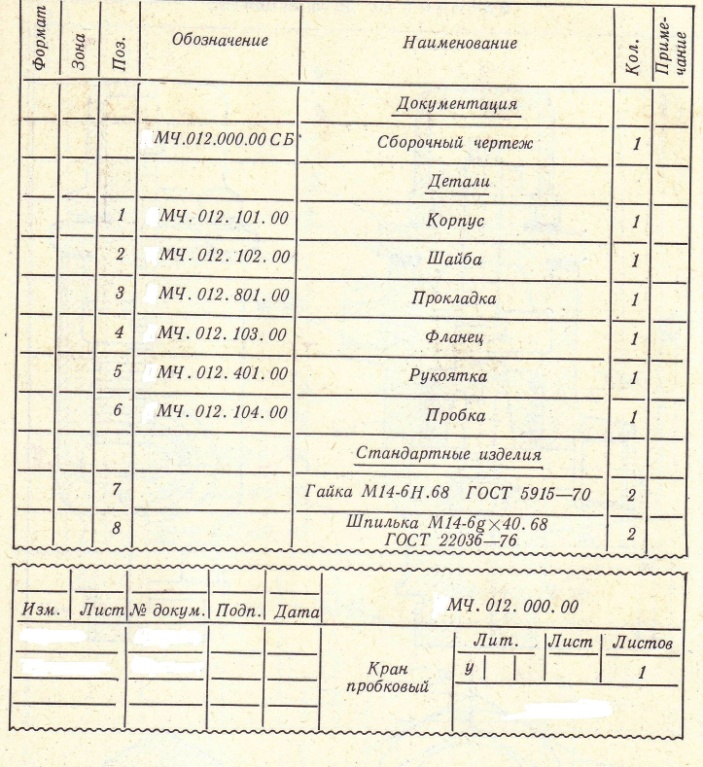

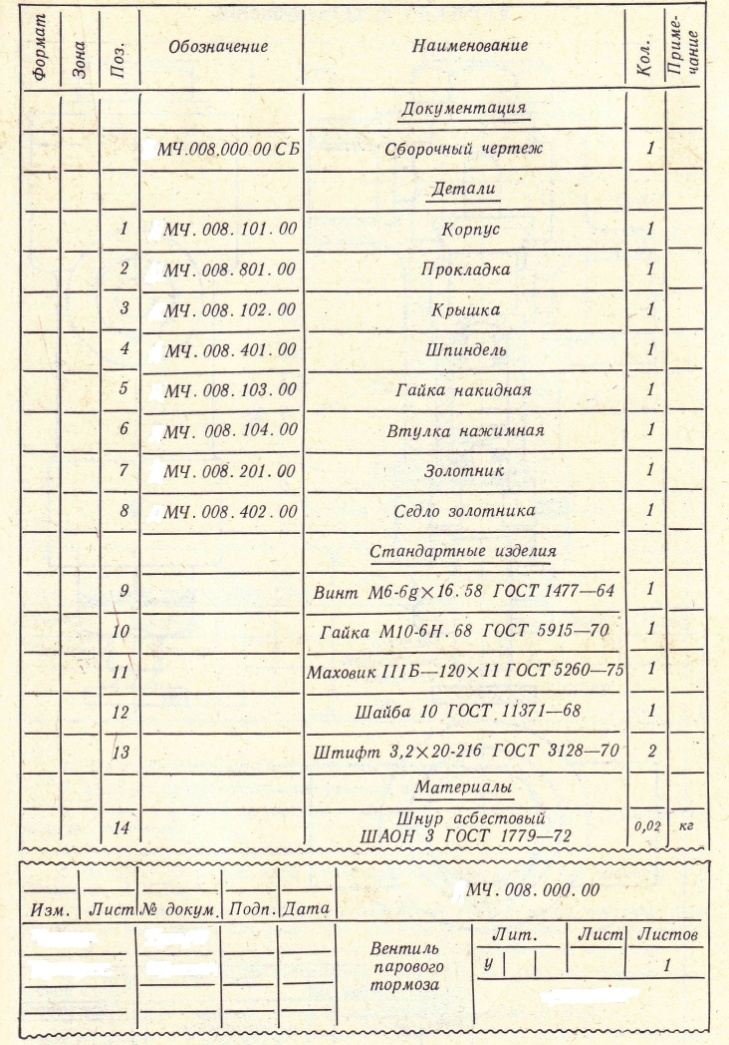

Выполнить чертежи деталей по сборочному чертежу варианта №8:

Для специальности: 2-37 01 06 «Техническая эксплуатация автомобилей»

(на основе общего среднего образования): 1,3,4,5.

Для специальности: 2-37 01 06 «Техническая эксплуатация автомобилей»

(на базе ПТО): 1,3,4,5.

Специальность: 2-44 01 01«Организация перевозок и управление на автомобильном и городском транспорте»: 4,5.

Выполнить чертежи деталей по сборочному чертежу варианта №9:

Для специальности: 2-37 01 06 «Техническая эксплуатация автомобилей»

(на основе общего среднего образования): 1,3,5,6.

Для специальности: 2-37 01 06 «Техническая эксплуатация автомобилей»

(на базе ПТО): 1,3,5,6.

Специальность: 2-44 01 01«Организация перевозок и управление на автомобильном и городском транспорте»: 5,6.

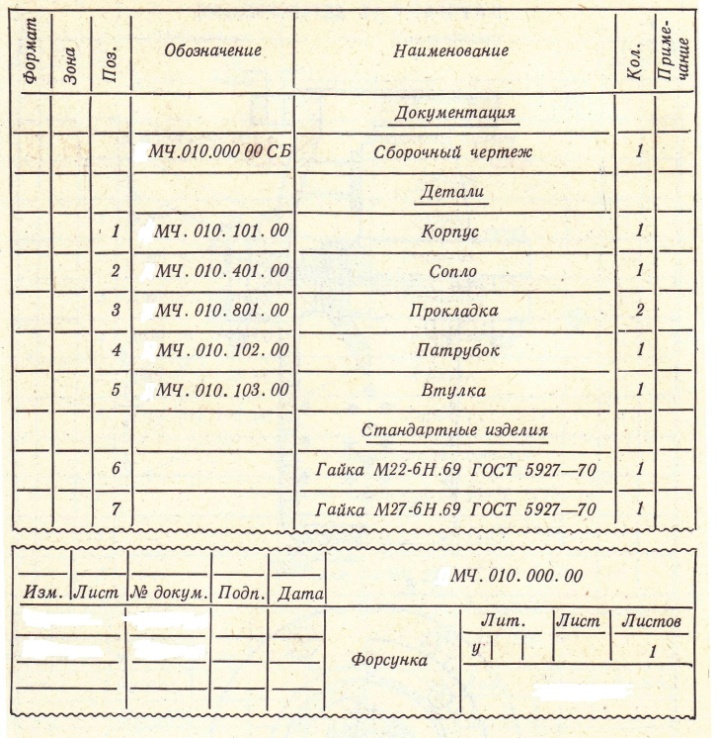

Выполнить чертежи деталей по сборочному чертежу варианта №10:

Для специальности: 2-37 01 06 «Техническая эксплуатация автомобилей»

(на основе общего среднего образования): 1,2,4,5.

Для специальности: 2-37 01 06 «Техническая эксплуатация автомобилей»

(на базе ПТО): 1,2,4,5.

Специальность: 2-44 01 01«Организация перевозок и управление на автомобильном и городском транспорте»: 4,5.

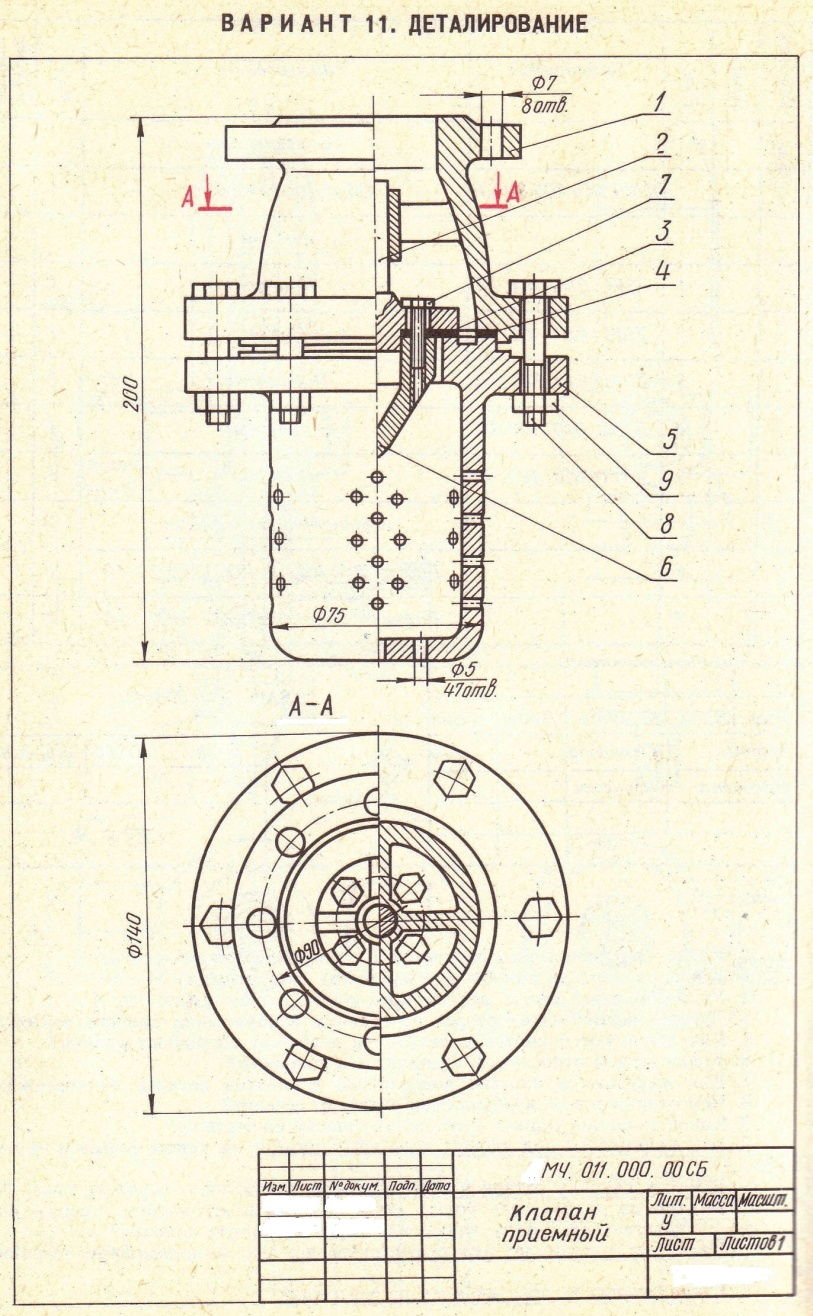

Выполнить чертежи деталей по сборочному чертежу варианта №11:

Для специальности: 2-37 01 06 «Техническая эксплуатация автомобилей»

(на основе общего среднего образования): 1,2,5,6.

Для специальности: 2-37 01 06 «Техническая эксплуатация автомобилей»

(на базе ПТО): 1,2,5,6.

Специальность: 2-44 01 01«Организация перевозок и управление на автомобильном и городском транспорте»: 1,6.

Выполнить чертежи деталей по сборочному чертежу варианта №12:

Для специальности: 2-37 01 06 «Техническая эксплуатация автомобилей»

(на основе общего среднего образования): 1,2,4,5.

Для специальности: 2-37 01 06 «Техническая эксплуатация автомобилей»

(на базе ПТО): 1,2,4,5.

Специальность: 2-44 01 01«Организация перевозок и управление на автомобильном и городском транспорте»: 2,5.

Выполнить чертежи деталей по сборочному чертежу варианта №13:

Для специальности: 2-37 01 06 «Техническая эксплуатация автомобилей»

(на основе общего среднего образования): 1,6,8,9.

Для специальности: 2-37 01 06 «Техническая эксплуатация автомобилей»

(на базе ПТО): 1,6,8,9.

Специальность: 2-44 01 01«Организация перевозок и управление на автомобильном и городском транспорте»: 6,8.

Выполнить чертежи деталей по сборочному чертежу варианта №14:

Для специальности: 2-37 01 06 «Техническая эксплуатация автомобилей»

(на основе общего среднего образования): 1,3,4,8.

Для специальности: 2-37 01 06 «Техническая эксплуатация автомобилей»

(на базе ПТО): 1,3,4,8.

Специальность: 2-44 01 01«Организация перевозок и управление на автомобильном и городском транспорте»: 3,4.

Выполнить чертежи деталей по сборочному чертежу варианта №15:

Для специальности: 2-37 01 06 «Техническая эксплуатация автомобилей»

(на основе общего среднего образования): 1,2,5,6.

Для специальности: 2-37 01 06 «Техническая эксплуатация автомобилей»

(на базе ПТО): 1,2,5,6.

Специальность: 2-44 01 01«Организация перевозок и управление на автомобильном и городском транспорте»: 5,6.

Выполнить чертежи деталей по сборочному чертежу варианта №16:

Для специальности: 2-37 01 06 «Техническая эксплуатация автомобилей»

(на основе общего среднего образования): 1,2,3,5.

Для специальности: 2-37 01 06 «Техническая эксплуатация автомобилей»

(на базе ПТО): 1,2,3,5.

Специальность: 2-44 01 01«Организация перевозок и управление на автомобильном и городском транспорте»: 2,5.
