Конструкция сети 0,38/0,22 кВ

По условию механической прочности, согласно ПУЭ и НПС 0.38-10 Минэнерго РБ на ВЛ 0,38 кВ минимально допустимые сечения неизолированных проводов должны быть:

Алюминиевых в 1-ом и 2-ом районах по гололеду – 25 мм²; алюминиевых в 3-ем, 4-ом и особом районах по гололеду – 35 мм²; сталеалюминиевых во всех районах – 25 мм².

Магистральные участки и ответвления длиной более 400 м должно выполняться сечением не менее 35 мм². Ответвления от ВЛ 0,38 кВ к зданиям допускается выполнять неизолированными проводами сечением не менее 16 мм². Рекомендуется вводы выполнять изолированными проводами.

На воздушных линиях напряжением 0,38 кВ, отходящих от одной трансформаторной подстанции, должны быть не более трех сечений проводов.

Для ВЛИ (воздушной линии с самонесущими изолированными проводами) промышленность выпускает следующие марки самонесущих изолированных проводов: САПт, САПсш, САСПт, САСПсш – провода с алюминиевой самонесущей жилой, с изоляцией из Пт – светостабилизированного термопластичного полиэтилена, Псш – сшитого полиэтилена, САСПт и САСПсш – с самонесущими жилами или провод самонесущий с алюминиевыми жилами, этот провод для магистрали электропередач, а также для ответвлений и вводов.

Технические данные самонесущих изолированных проводов приведены в таблицах 20 и 21.

Основными материалами проводов ВЛ и ВЛИ является алюминий и его сплавы. Алюминий обладает достаточно большой удельной проводимостью (32м/Ом·мм²) и необходимой механической прочностью (150 МПа). Промышленность выпускает следующие марки неизолированных многопроволочных проводов из алюминия и его сплавов: А, АТ, АС, АВЕ, Ап, АпС, АЖ, АСК, АСКС, АКП, АНКП, АЖКП. Их расшифровку и технические данные смотрите /15/. Для ВЛ 0,38 кВ применяются штыревые фарфоровые изоляторы ТФ, ТФО, стеклянные типа НШС, фарфоровые НШФ и пластмассовые типа НП.

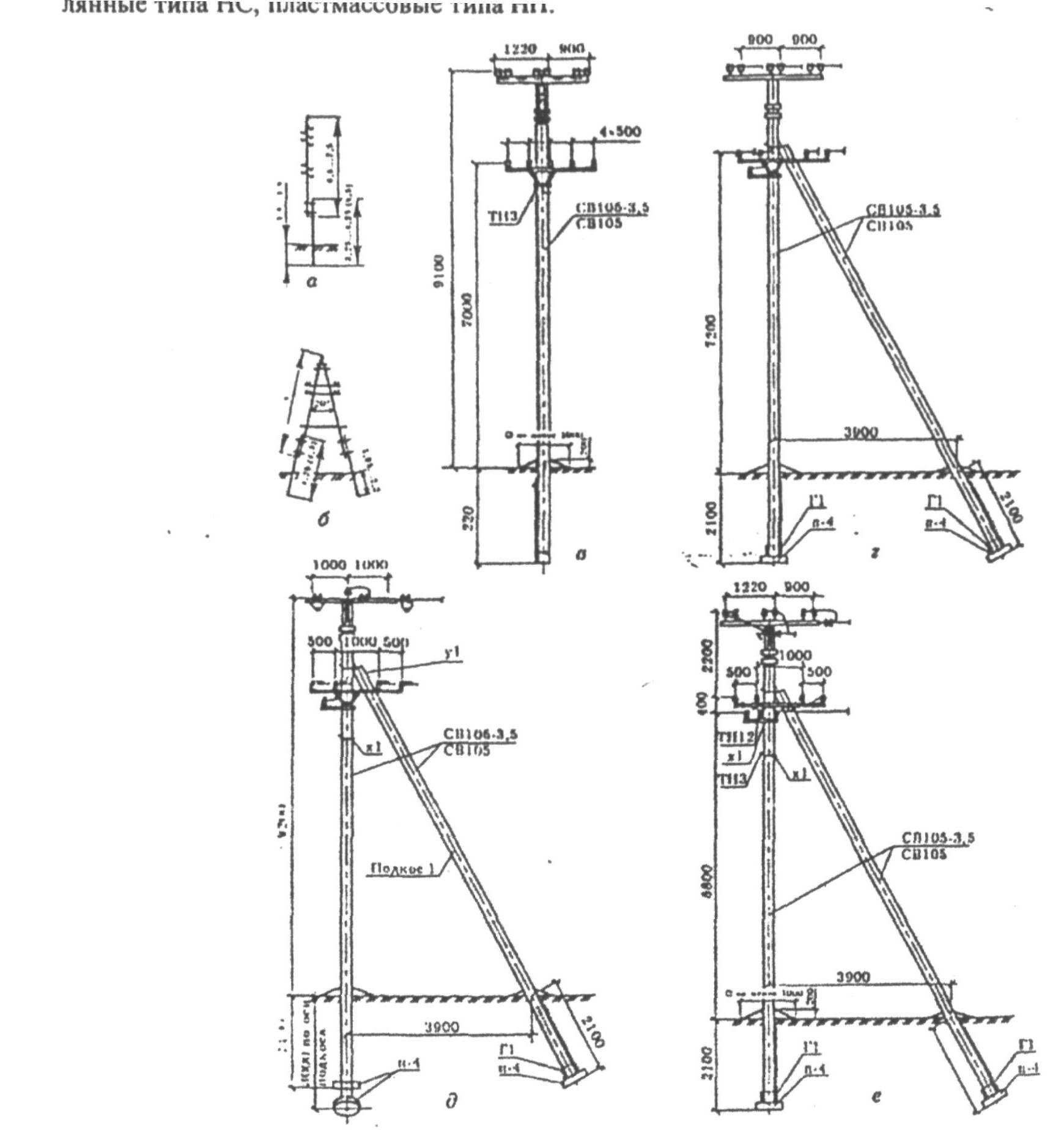

Рисунок - 29 Типы опор ВЛ 0,38 кВ: промежуточная для 5 основных проводов (а) и угловая анкерная (б) деревянные опоры на железобетонных и деревянных (размеры в скобках) приставках; промежуточная (в), угловая промежуточная (г), угловая анкерная (д) и ответвительная анкерная (е) железобетонные опоры для совместной подвески проводов ВЛ 0,38 и 10 кВ.

Таблица 19 – Технические характеристики унифицированных железобетонных опор ВЛ 380/220В

№	Опоры	Стойки	Плита	Узлы крепления
со стержневой арматурой	с проволочной арматурой	изоляторов	подкосов и откосов
	промежуточная П-0,4	СНВс-1,1	СНВс-1,1	-	ОГ-1	-
	перекрестная промежуточная ПП-0,4	СНВс-1,1	СНВс-1,1	-	ОГ-2	-
	ответвительная промежуточная ОП-0,4	СНВс-1,1	СНВс-1,1	-	ОГ-3	-
	анкерная А-0,4	СНВс-2,7	СНВс-2,7	П-3	ОГ-4	-
	перекрестная анкерная ПА-0,4	СНВс-2,7	СНВс-2,7	П-3	ОГ-5	-
	ответвительная анкерная с подкосом ОАп-0,4	СНВс-2,7 СНВс-1,1	СНВс-2,7 СНВс-1,1	2П-3	ОГ-6	М-8
	то же с оттяжкой ОАо-0,4	СНВс-2,7	СНВс-2,7	2П-3	ОГ-6	М-6
	угловая анкерная с подкосом УАп-0,4	СНВс-1,1 СНВс-2,7	СНВс-1,1 СНВс-2,7	2П-3	ОГ-7	М-8
	тоже с оттяжкой УАо-0,4	СНВс-2,7	СНВс-2,7	2П-3	ОГ-7	М-6
	концевая с подкосом Кп-0,4	СНВс-1,1 СНВс-2,7	СНВс-1,1 СНВс-2,7	2П-3	ОГ-8	М-8
	концевая с оттяжкой Ко-0,4	СНВс-2,7	СНВс-2,7	2П-3	ОГ-8	М-6

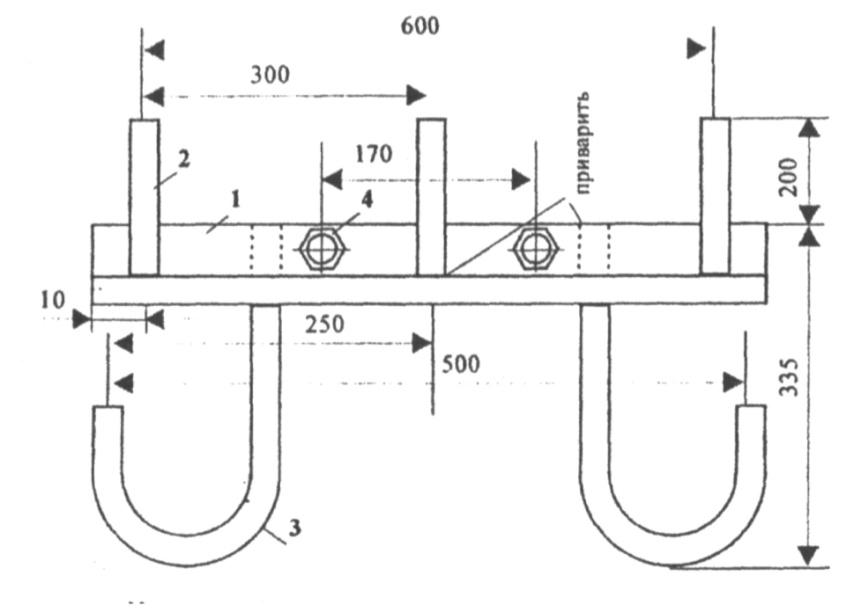

Рисунок 30 – Упрощенный оголовок промежуточной опоры (взамен ОГ-1)

1 – траверса облегченная; 2 – штырь; 3 – полуякорь; 4 – стяжка С-1.

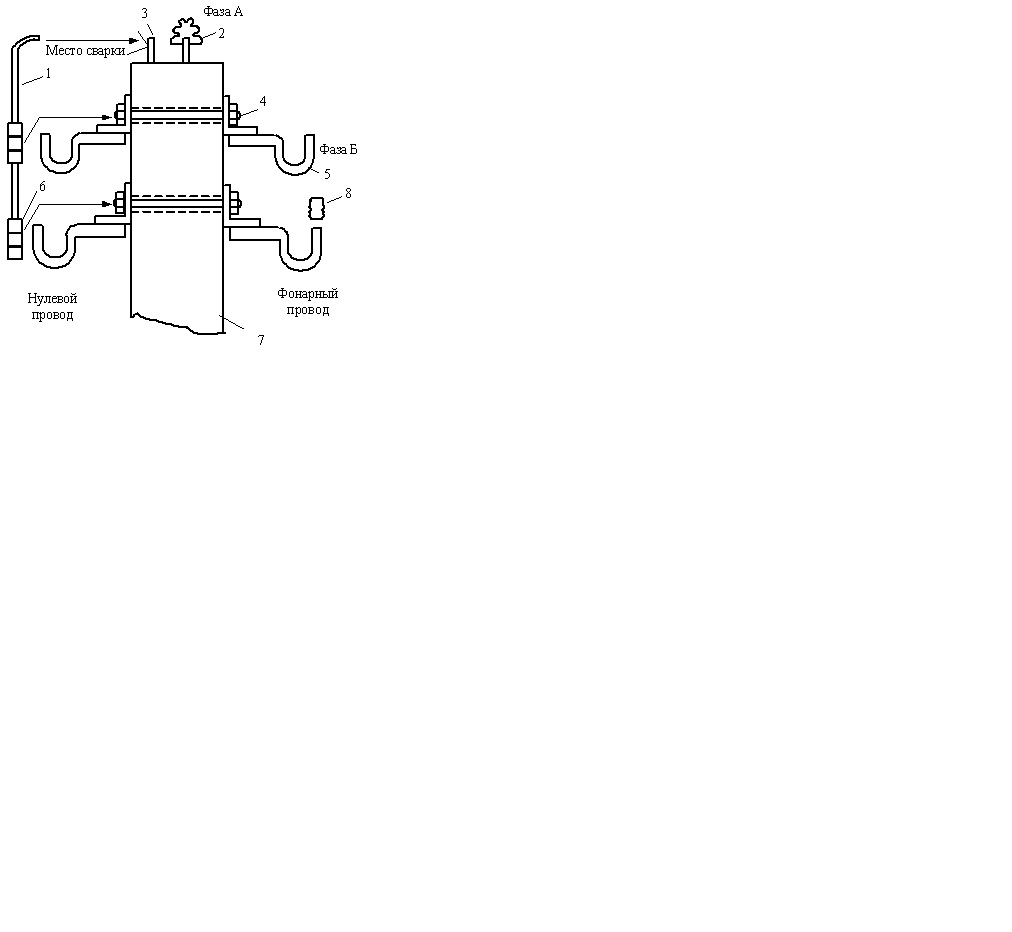

Рисунок 31 – Место расположения крюков (одинарных) на промежуточной опоре 0,4 кВ:

1 – стальной провод для повторного заземления; 2 – изолятор ПН-20; 3 - арматура железобетонной опоры для повторного заземления; 4 – болтовое соединение; 5 – крюк; 6 – плашка повторного заземления с отверстием под болтовое соединение с крюком; 7 – железобетонная опора промежуточная; 8 – полиэтиленовый колпачок.

За рубежом достаточно давно, а в СНГ в последние годы находят применение воздушные линии с изолированными проводами (ВЛИ). В отличии от традиционных ВЛ здесь фазные провода не голые, а покрыты изоляцией. Толщина изоляции вполне обеспечивает необходимые изоляционные характеристики, позволяющие при напряжении 0,38 кВ представлять трехфазную систему в виде единого пучка (рисунок 30).

Рисунок 32 - Самонесущий изолированный провод 0,38 кВ:

1 – фазный изолированный провод; 2 – изолированный провод уличного освещения; 3 – несущий нулевой неизолированный (изолированный) провод; 4 - светостойкое термостабилизированное полиэтиленовое покрытие.

Самонесущие изолированные провода на 0,38 кВ состоят из трех фазных изолированных проводов 1, изолированного провода уличного освещения 2, скрученных вокруг несущего нулевого неизолированного или изолированного провода 3. Проводники фазного и уличного освещения изготавливают из обжатых многопроволочных алюминиевых проводов, покрытых светостойким термостабилизированным полиэтиленом 4. В качестве несущего нулевого проводника используется изолированный таким же полимерным покрытием или неизолированный обжатый многопроволочный проводник из упрочненного алюминиевого сплава или сталеалюминевого провода. Несущий проводник закрепляется на опорах или фасадах зданий без изоляторов с помощью поддерживающих зажимов (рисунок 31а) на промежуточных опорах и посредством натяжных зажимов (рисунок 31б) на концевых и угловых анкерных опорах. При устройстве ответвлений к вводам в здания применяются натяжные зажимы (рисунок 31в) Ответвления от магистрали токоведущих и нулевой жил выполняются плашечными зажимом (рисунок 31г).

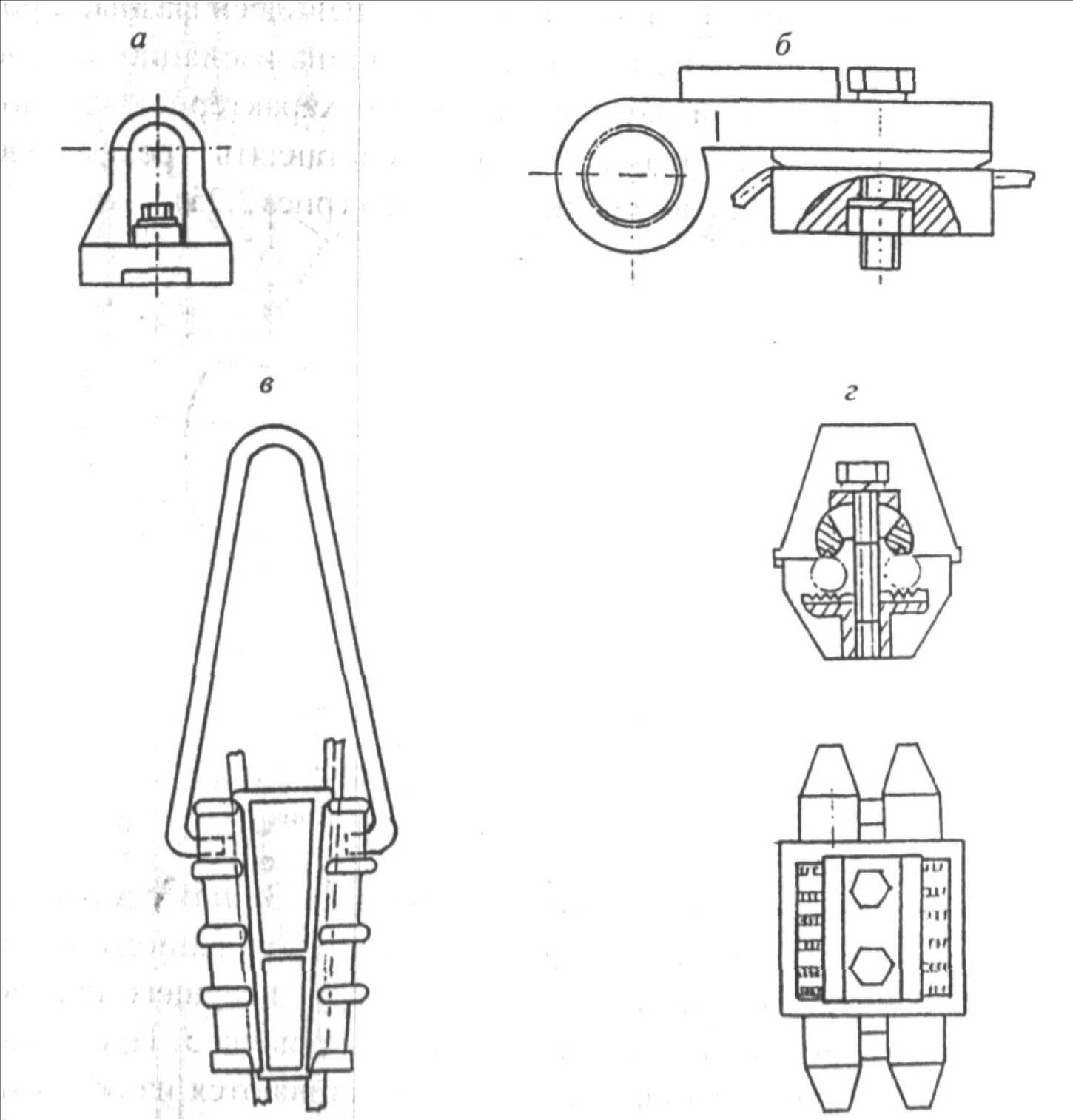

Рисунок 3 - Арматура ВЛИ:

а – поддерживающий зажим; б – натяжные зажимы на концевых и угловых анкерных опорах; в – натяжные зажимы для устройства ответвлений к вводам в здания; г - плашечные зажимы для ответвления от магистрали токоведущих и нулевой жил.
