Задача 1. Определить потери напора на пути движения продуктов горения от рабочего пространства печи до дымовой трубы

Определить потери напора на пути движения продуктов горения от рабочего пространства печи до дымовой трубы.

Дано: количество продуктов горения V=28800м³/ч=8м³/с,

плотность дымовых газов p_го =1,28 кг/м³,

температура дыма в конце печи T=1223К,

размеры рабочего пространства в конце печи F=1,0х1,0 м^2.

дымовой тракт из кирпича l=0,05

l0=6,0

1,0

h=3,0

1,0

1,0

Решение:

Потери напора состоят из потерь на трение, поворот на 90⁰ и на преодоление геометрического напора.

h_потерь = h_тр + h_пом + h_м.с

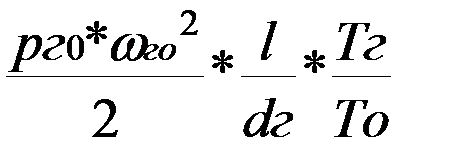

h_тр=λ*

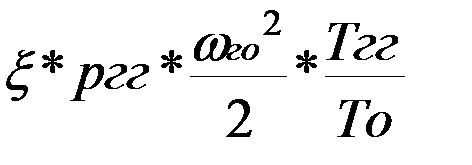

h_м.с=

h_геом=g*h*(p_во-p_го)

Для определения h_тр ,h_м.с, h_геом. Необходимо найти w_го, l, d_г.

ω _го находим из условия V=F*ω_o

Длину дымохода определяем по центру дымохода

Гидравлический диаметр определяем по формуле:

где F – площадь сечения дымохода, м²

П – периметр сечения дымохода, м

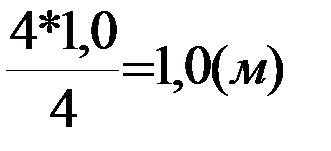

d_г=

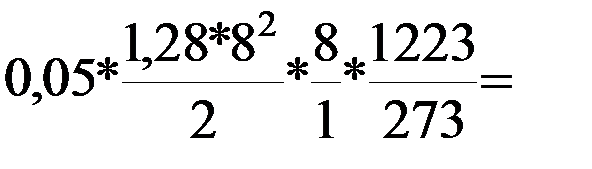

h_тр= 73,3 (Н/м²)

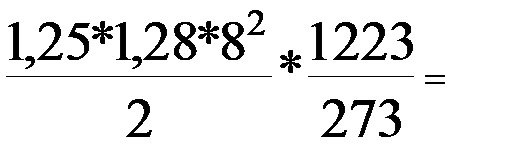

2) h_м.с= 57,3 (Н/м²)

e=1,25∙1,0∙1,0=1,25(см. приложение, таблица А3, пункт 6)

3) h_геом=9,81*3*(1,29-1,28)=0,28 (Н/м²)

Тогда h_потерь=73,3+57,3+0,28=130,9 (Н/м²)

Ответ: h_потерь=130,9 Н/м²

Таблица 5 – Варианты заданий

№ варианта	V,	Тго, к	H, м	, м	Fo,
1, 11, 21			1,0	3,0	0,5х0,5
2, 12, 22			1,5	3,5	0,6х0,6
3, 13, 23			2,0	4,0	0,7х0,7
4, 14, 24			2,5	4,5	0,8х0,8
5, 15, 25			3,0	5,0	0,9х0,9
6, 16, 26			3,5	5,5	1,0х1,0
7, 17, 27			4,0	6,0	1,1х1,1
8, 18, 28			4,5	6,5	1,2х1,2
9, 19, 29			5,0	7,0	1,3∙х,3
10, 20, 30			5,5	7,5	1,4х1,4
