Архитектура ЭВМ

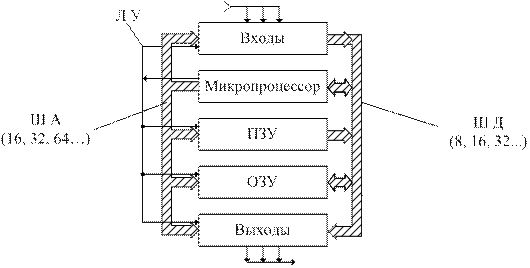

Типовая ЭВМ состоит из пяти основных элементов:

· Устройство ввода – предназначено для ввода информации или управления ЭВМ от внешних устройств (например, клавиатура, мышь).

· Микропроцессор (МП) – центральный процессор – это устройство управления всей ЭВМ и выполнения арифметических и логических операций.

· Постоянное запоминающее устройство (ПЗУ). В нашем случае предназначено для хранения исполненных ЭВМ программ.

· Оперативное запоминающее устройство (ОЗУ) – предназначено для временного хранения данных.

Примечание: и ПЗУ и ОЗУ представлены в виде множества локализованных ячеек памяти. Размер ячейки – это количество БИТ информации, которую можно поместить в ячейку памяти или прочитать из нее.

· Устройство вывода - предназначенного для передачи данных и управления внешними по отношению к ЭВМ устройствами (экран монитора, принтеры и т.д.)

Для организации взаимодействия и управления всеми устройствами ЭВМ в нее включены три шины:

1. шина адреса (ША) – выбирает (указывает) ячейку памяти или адрес портов ввода-вывода. В зависимости от количества ячеек памяти и устройства ввода-вывода (УВВ) ША бывают 16, 32, 64 и т.д. разрядов.

2. линия управления (ЛУ) - представляет из себя шину, состоящую из нескольких проводов, на каждом из которых формируются управляющие сигналы, обеспечивающие необходимую временную последовательность работы всех устройств ЭВМ.

3. шина данных (ШД) – является двунаправленной и служит для передачи данных в МП или из него.
