Однослойные стеновые панели

К стеновым панелям кроме основных, предъявляемых к обычным стенам требований: прочность, устойчивость, малая теплопроводность, небольшая масса, экономичность, огнестойкость и др., предъявляют такие специфические требования, как технологичность изготовления в заводских условиях и простота монтажа,

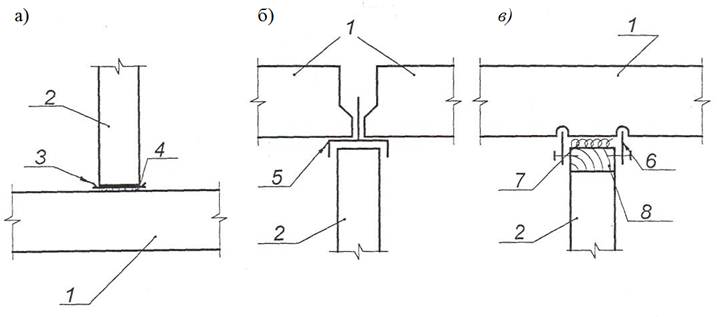

Рис. 13. Детали перегородок а) установка перегородки на железобетонное перекрытие; б) крепление в шов между плитами перекрытия; в) то же, к плите перекрытия; 1-плита перекрытия; 2-перегородка; 3-слой толя и рубероида; 4-цемеытно-песчаный раствор; 5-скоба; б-стальная пластинка; 7-конопатка или чеканка; 8-брус обвязки.

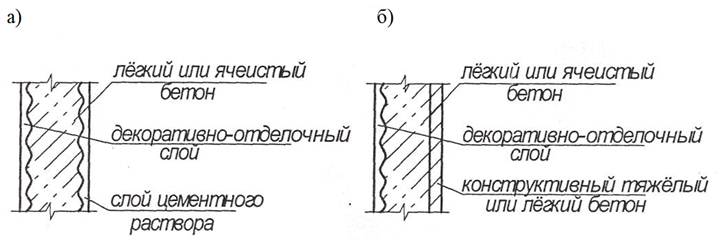

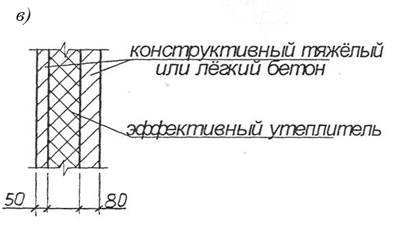

Рис. 14. Виды стеновых панелей бескаркасных зданий а) однослойная стеновая панель; б) то же, двухслойная; в) то же, трехслойная.

совершенство конструкций стыков, высокая степень заводской готовности. В зависимости от вида конструктивной схемы стеновые панели делятся на несущие, самонесущие и навесные. Панели наружных стен могут быть одно- и многослойными.

Однослойные стеновые панели изготовляют из легкого или ячеистого бетона, класс прочности которого должен соответствовать воспринимаемым нагрузкам, а толщина, кроме того, учитывать климатические условия района строительства. Панель армируется сварным каркасом и сеткой.

С наружной стороны панели имеют защитный слой из тяжелого бетона толщиной 20-40мм или декоративного плотного бетона (для защиты от атмосферных воздействий), а с внутренней стороны - отделочный слой из цементного или известкового раствора толщиной 10 -15 мм (рис. 14,а).

Панели из легкого бетона класса В5 плотностью 800 - 1100 кг/м выполняют на искусственных пористых заполнителях- щебень вулканических пород - пемзы, ишак

и др.)

Панели ячеистых бетонов плотностью 600 - 700 кг/м благодаря низкий стоимости (на 10 - 15 % дешевле стен из легких бетонов), относительной доступности и распространенности исходного сырья (цемент и песок) широко используют для наружных стен в районах, где отсутствуют естественные пористые заполнители и производство искусственных.

Ячеистые бетоны обладают сравнительно низкой прочностью на сжатие (класс бетона В2,5; В3,5), в связи с чем панели из таких бетонов используют для не несущих стен.
