Устройство стальной и асбестоцементной кровли

Основное назначение кровли - защита зданий от атмосферных осадков. Для устройства кровли применяют различные материалы, при выборе которых учитывается допустимый уклон кровли, а также строительные и экономические характеристики.

Стальная кровля выполняется из оцинкованных или черных листов кровельной тали стандартных размеров: шириной 510; 710 мм, длиной 510-3000 мм, толщиной от 0,25 до 2 мм. Основанием под кровлю служит обрешетка из брусков 50^x50 мм или досок, прибиваемых к стропилам на расстоянии 225 мм друг от друга. Для свеса карниза делают сплошную обрешетку из досок толщиной 50 мм. Кровельные листы соединяют в картины лежачим фальцем, а затем картины продольно по скату соединяют стоячим фальцем (двойным или одинарным в зависимости от уклона (рис.19)). Кровлю крепят к обрешетке кляммерами. Это узкая полоска кровельной стали, один конец которой прибивают под кровлей к обрешетке, другой запускается в стоячий фальц. Таким образом, никаких отверстий в листах кровли не делается.

Удобство использования кровельной стали в том, что ей можно придать разные формы, что она имеет небольшую массу, и в том, что обеспечивает надежную

Рис.18. Конструкции наслонных стропил.

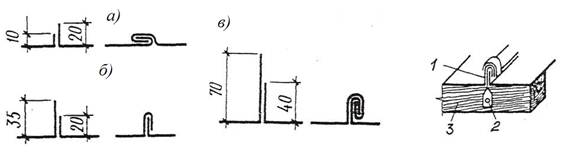

Рис. 19. Стальная кровля а) лежачий фальц; б) стоячий фальц; в) двойной стоячий фальц; 1" стоячий фальц; 2-клямер; 3-брус обрешетки.

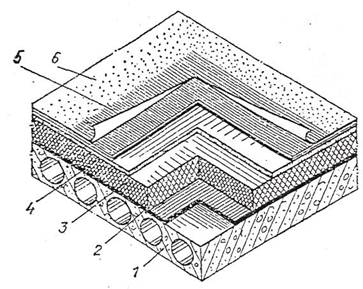

Рис. 20. Совмещенное покрытие 1-несущая железобетонная панель; 2-пароизоляция из слоя битумной мастики или однослойного рулонного ковра; 3-теплоизоляцияиз плитных и насыпных материалов; 4 – выравнивающая стяжка из цементного раствора или асфальтобетона; 5-четырехслойный рулонный ковер; 6-защитный слой мелкого гравия, втопленного в битумную мастику.

гидроизоляцию даже при уклонах 12- 15%. Не случайно при многих других видах кровли ответственные места (ендовы и т.п.) выполняют из кровельной стали.

Недостатки - большой расход металла, необходимость периодической окраски через 3- 4 года.

В массовом жилищном строительстве наибольшее распространение получили кровли из асбестоцементных волнистых листов. Укладку листов ведут горизонтальными рядами (от карниза к коньку) по обрешетке из брусков или досок с напусками: нахлестку поперек ската на 0,5 волны и вдоль ската. Величина нахлестки вдоль ската зависит от уклона кровли: при уклоне 33% - не менее 100 -120 мм, а при меньшим уклоне- не менее 200 мм. Крепление плит осуществляется оцинкованными шурупами или гвоздями с оцинкованной шляпкой через отверстие, рассверленные в гребне волны. Под шляпкой эластичные шайбы из резины или рубероида предохраняют кровлю от протечек. Конек покрывают специальными фасонными элементами. Свес кровли при организованном наружном водоотводе выполняют из кровельной стали, подводимой под асбестоцементные листы с устройством желоба.
