Выравнивание потенциалов: назначение, область применения, техническое решение, сущность защиты, требования

Выравнивание потенциалов применяют для сниже­ния напряжений прикосновения и шага между точками электрической цепи, к которым возможно одновременное прикосновение или на которых может одновременно стоять человек. Потенциалы выравнивают, как правило, путем устройства контурных заземлений. Вертикальные заземлители (трубы, уголки) в контурном заземлении располагают как по контуру, так и внутри защищаемой зоны и соединяют стальными полосами. При замыкании токоведущих частей электроустановок на корпус, соединенный с таким контурным заземлителем, участки земли внутри контура приобретают высокий потенциал, близ­кий к потенциалу заземлителей. Тем самым _ максималь­ные напряжения прикосновения и шага снижают­ся до допустимых для человека значений.

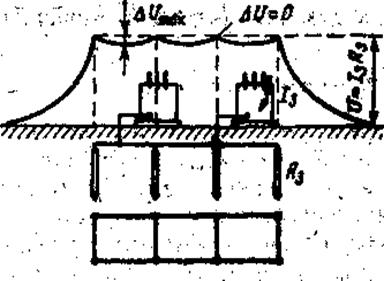

На рис. 17.5 показан контур заземления, на который произошел пробой. Сплошной линией обозначена результирующая кривая потенциалов поверхности земли отно­сительно удаленной «земли» или точек нулевого потенциала. Как можно видеть, выравнивание потенциалов достигает желаемого результата только внутри контура. За его пределами наблюдается резкий спад потенциалов;

Распределение потенциалов на поверхности земли вне контура заземления отличается от распределения их при растекании тока с одиночного, заземлителя. Точки поверхности земли, имеющие нулевой потенциал, удалены от контура заземления значительно дальше 20 м — расстояния до нулевых потенциалов, при растекании тока с одиночного заземлителя.

46 Электрозащитные средства. Порядок хранения и эксплуатации. Испытания электрозащитных средств.

К электрозащитным средствам относят переносимые и перевозимые изделия, служащие для защиты людей, работающих с электроустановками, от поражения электрическим током, от воздействия электрической дуги и электромагнитного поля. По назначению электрозащитные средства подразделяют на изолирующие, ограждающие и вспомогательные.

Изолирующие средства служат для изоляции человека от токоведущих частей при контакте с «землей» или от заземленных частей при контакте с токоведущими частями. Различают основные и дополнительные изолирующие защитные средства. Основными называют средства, изоляция которых надежно выдерживает рабочее напряжение и при помощи которых допускается касание токоведущих частей, находящихся под напряжением. Дополнительные — это средства, которые сами при данном напряжении не обеспечивают безопасность от поражения током, но являются дополнительной мерой защиты, применяемой вместе с основными средствами.

К основным изолирующим средствам в электроустановках напряжением выше 1000 В относят изолирующие и измерительные штанги, токоизмерительные клещи и указатели напряжения, изолирующие съемные вышки и лестницы. Основными изолирующими средствами в электроустановках напряжением до 1000 В, помимо указанных, являются диэлектрические перчатки и инструменты с изолированными ручками. К дополнительным средствам защиты в электроустановках напряжением выше 1000 В относят диэлектрические перчатки, боты, коврики, изолирующие подставки на фарфоровых изоляторах. Дополнительными средствами защиты в электроустановках напряжением до 1000 В, помимо указанных, являются диэлектрические галоши, коврики и изолирующие подставки.

Ограждающие средства служат для ограждения токоведущих частей, находящихся под напряжением. К таким средствам относятся переносные ограждения, а также временные переносные заземления и закорачивающие провода.

Вспомогательные средства применяют для защиты от случайного падения с высоты, а также от световых, тепловых, механических и химических воздействий электрического тока. Вспомогательными средствами являются предохранительные пояса, страхующие канаты, когти, защитные очки, рукавицы, противогазы, суконные костюмы и др.

47 Защита от атмосферного и стат. Эл-ва..

Защита от атмосферного электр-в а – комплекс техн-х устрв, позволяющих защитить обьекы от прямых ударов молнии, от наведенных напряжений и Эл. магн излучений.

Поражающие ф-ры молнии: 1) Эл.ток в канале молнии > 200 000А) 2)Эл.магн индукция при которой все металлич обьекты нах-ся в зоне эл.м влияния, становятся источниками Эл.тока 3)Воздушная ударная волна при резких перепадах t.осн номат док-ты – Руквод. док-т РД 34.21.122-87. Если объект малозащищен- то учитывается грозовая активность. Все объекты делятся на: 1) относ. Взрывоопасные объекты, поэтому молниезащита д. проектироваться и устанавливаться независимо от грозовой активности 2)опасность может возникнуть только при аварийной ситуации молниезашита на таких объектах устанавливается при грозовой активности 10 часов в год; 3)молниезашита на таких объектах устанавливается пр грозовой активности 20 часов в год и >. В кач-ве молниезашиты прим-ся спец устр-ва, кот-е м.иметь разл. Конструкцию однако основные конструктивные Эл-ты молниезашиты явл. Практически одинаковыми. В наст. время применяются: а)стержневые б)тросовые в)сетчатые

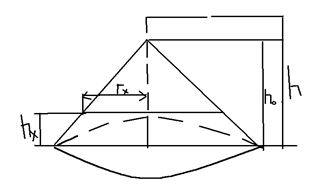

Рис. ниже 1-опорная конструкция, 2-молниеприемник, 3-токоотвод, 4 - заземляющее устройство - рассматривается на нормативное сопротивление, при этом учитывая импульсную токовую нагрузку, сопротивление рассчитывается по ф-ле: Rимп=Rs*Kимп значен. Kимп опред. По Рд 34.21.12-87

У молниеотвода 2 зоны защиты: зона А – в прид. Этой зоны обеспеч степ. защиты 99,5%, зона Б – на95%

Меры защиты от статического электричества определяют исходя из природы его образования. К таким мерам относят заземление оборудования, резервуаров, трубопроводов.и др.; установку мягких металлических заземленных щеток, касаю­щихся транспортерных лент при их движении; общее и местное увлажнение воздуха в помещениях (повышение относительной влажности до 75%): очистку жидкости от загрязнения коллоидными частицами, а также осушку и очистку газов от взве­шенных твердых и жидких частиц; устройство проводящих полов и заземленных площадок для автоматического снятия зарядов с людей; ионизацию воздуха; при­менение электропроводящих смазок для. покрытия наружны> поверхностей ре­менных передач и транспортерных лент.
