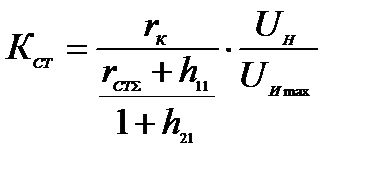

Коэффициент стабилизации определяется по соотношению
, (3.2)
где rСТ Σ – общее сопротивление стабилитронов;
r К – сопротивление коллекторной цепи транзистора VT 1;
h 11 – входное сопротивление транзистора VT 1;
h21 = В – статический коэффициент усиления транзистора VT 1.
1. Сопротивление rЭ = φ T / I Э = 26 мВ / 50 мА = 0,52 Ом.
При температуре 20 ОС φ T ≈ 26 мВ.
2. Параметр h11 определяется по приращениям тока и напряжения на входной характеристике h11 = ∆ U БЭ /∆ I Б (рис. 21). Ток базы был вычислен ранее I Б = 1,2 мА. Значение тока базы откладываем на оси тока базы, проводим горизонтальную линию до пересечения с характеристикой, получаем положение рабочей точки (РТ). Строим характеристический прямоугольный треугольник так, чтобы РТ оказалась примерно в средине гипотенузы треугольника. Катеты проецируем на ось тока и напряжения. Вычисляем значения ∆ U БЭ и ∆ I Б.
Из построения находим ∆ U БЭ ≈ 0,05 В и ∆ I Б= 0,6 мА. h11= ∆ U БЭ /∆ I Б= 0,05/0,6 = 83 Ом.
3. Сопротивление rК определяется по коллекторным вольт-амперным характеристикам транзистора. Для этого проводится вертикальная прямая для напряжения 10 В, находится точка пересечения прямой с характеристикой тока базы, принятого в расчёте (I Б = 1,2 мА). Возле этой точки строится характеристический треугольник, катеты которого проецируются на оси и находятся значения приращения тока и напряжения ∆ U КЭ и ∆ I К. Вычисляется сопротивление rК. Построения показаны на рис. 21 и рис. 14. Из построения определяем ∆U КЭ = 10 В, ∆IК ≈ 4 мА.
rК = ∆U КЭ /∆I К = 10 В/0,004 А = 2500 Ом.
4. Коэффициент В определяется при постоянном напряжении
U КЭ = 10 В. Выбираем характеристики для токов базы 1,0 мА и 1,4 мА.
∆ I Б= 0,4 мА,∆ I К≈ 25 мА, В = ∆ I К/∆ I Б ≈ 25/0,4 = 62,5.

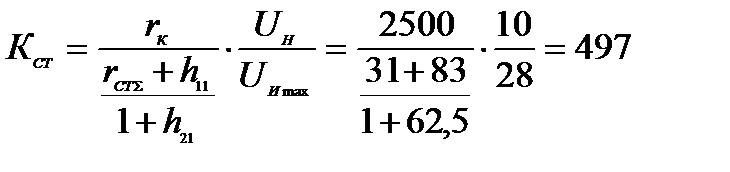

5. Вычисляем коэффициент стабилизации стабилизатора
6. Выходное сопротивление стабилизатора
R ВЫХ = rЭ + (rСТΣ+ rб)/(1 + B)
Сопротивление rб = h11– rЭ(1 + B) = 83 – (0,52∙63,5) = 50,0 Ом.
R ВЫХ = 0,52 + (31 + 50,0)/51 = 2,1 Ом.
| Рис. 21. Входная и выходная характеристики транзистора
|
