Цель проверки - определить надежность работы механизированной крепи в конкретных горно-геологических условиях, недопустимости посадки крепления на жесткую.
Проверка выбранного комплекса проводится по требованиям ПТЕ угольных шахт Украины раздел 8.1.24. При этом должны выполняться следующие требования:
а) по углом падения пласта:
αmin ≥ αmax пл (1)
где: αmin - максимальный угол падения пласта, при котором может
работать комплекс, град;
αmax пл - фактический махсимальний угол падения пласта в выемочном
поле, град;
αmin = ≥ αmax пл =
б) по мощности пласта. Диапазон применения требуется определять по значению нижней и верхней границ мощности пласта.
Условие проверки:
mmsn ≥ mmsn к1 (2)
где:
mmsn - минимальная мощность пласта в заданных горно-геологических условиях, м (рисунок 1.1);
mmsn к1- минимальная мощность пласта обеспечивает нормальную работу комплекса, м;
mmsn = ≥ mmsn к1 = м

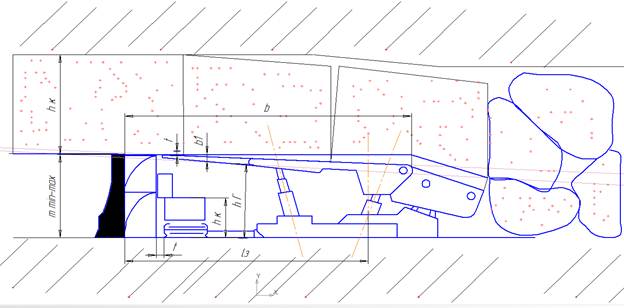

Рисунок 1. - Схема к проверке типоразмера крепления.
При подготовке курсового проекта вместо рисунка 1 вставить чертеж выбранного крепления.
Расчеты минимальной мощности пласта, при которой обеспечивается нормальное функционирование добывающей машины под креплением, выполняется по формуле:
mmin к1
,м; (3)
где: Нк - габаритная высота корпуса комбайна (на конвейере), от почвы
пласта, мм; (С технической характеристики крепления);
b1 - толщина консоли перекрытия секции крепи в зоне прохода
добывающей машины под креплением, 100мм;
tк - размер подштыбовки завальной стороны конвейера, мм;
(Приложение таблица 3.9);
t1 - высота породной подушки на консоли перекрытия секции крепи в
зоне прохода добывающей машины, мм; (Приложение таблица 3.9);
hу - размер свободного пространства для управления комбайном по
простиранию, мм; (Приложение таблица 3.9);
hг - размер свободного пространства для прохода добывающей машины
под креплением при изменении гипсометрии по падению пласта, мм;
(Приложение таблица 3.9);
hз - запас свободного пространства для прохода добывающей машины
под креплением, мм. Принимаем 50 мм;
R1 - расстояние от забоя до наиболее удаленной части корпуса
комбайна, м; (С технической характеристики комбайна)
mmin к1 = м
Условие mmin = ≥ mmin к1 = м выполняется
Минимальная мощность пласта mmin к2 в метрах, при которой обеспечивается условие работы механизированной крепи комплекса без посадки его секций "на жестко" при вторичных осадках кровли определяется согласно рисунку 1.1 по формуле:
mmin. к2 =
, м; (4)
где: Нmin - конструктивная высота крепления в сложенном положении,
мм;
hp - запас гидравлической раздвижности стоек разгрузки
крепления от давления, мм.
Для пластов мощностью менее 1 м принимается hр = 30 мм,
а для пластов мощностью более 1 м - hр = 50 мм;
lз - расстояние от забоя до заднего ряда стоек крепления, м
(рисунок 1.1).
mmin к2 = м
mmin = ≥ mmin к2 = м выполняется
в) По мощности боковых пород. Сфера применения соответствует
характеристикам пород выемочного участка.
(А) по обрушению (Приложение таблица 3.1),
(Б) по устойчивости нижнего слоя кровли (Приложение таблица 3.2),
(П) прочностью на вдавливания или устойчивостью верхнего слоя почвы
(Приложение таблица 3.3).
2.2. Проверка принятого крепления на прочность.
Для нормальной и безопасной работы крепления должны иметь место следующие неравенства:
Рд ≥ Qз
Р ≥ R(5)
где: Qз - рабочую нагрузку на 1м2 площади кровли пространства забоя,
кН / м2;
R - нагрузка на 1м посадочного ряда кровли кН / м;
Рд - опиркриплення на 1м2 поддерживаемого пространства
(проектная характеристика крепления) кН / м2;
Рп - сопротивление крепления на 1м2 посадочного ряда
(проектная характеристика крепления), кН / м.
Qз = h × р, к (6)
где: h - мощность непосредственной кровли, м;
p- удельный вес пород кН / м2
p= γп
,кН/м3 (7)
где: γп - плотность пород кровли т / м3;
g - ускорение свободного падения. g = 9.8 м / с2.
р= кН/м3
Qз = кН / м2
(8)
где: bс - длина секций крепи по перекрытию, м;
r - шаг передвижки секции, м.
R = кН / м
Условие Рд = ≥ Qз =
Р = ≥ R = выполняется.
