Выявление условий работы и введение ограничений в работу кранов


При привязке башенных кранов в стесненных условиях возникает необходимость ограничить движение крана. Применяемые ограничения могут быть принудительного или условного порядка. В стесненных условиях невозможно организовать работу крана с поворотом стрелы на 360° и максимальным вылетом стрелы. В этом случае должен быть ограничен угол поворота стрелы крана, уменьшен вылет стрелы или ограничено перемещение грузовой тележки. Ограничения могут быть принудительными и условными. Для обеспечения выполнения условных ограничений в каждом конкретном случае разрабатываются инструкции о порядке производства работ.

Принудительные ограничения осуществляются установкой датчиков и концевых выключателей, производящих аварийное отключение крана в заданных пределах, и не зависят от деятельности крановщика. Принудительные ограничения возможны при наличии технических возможностей крана. На рис. 2.8 показано ограничение опасной зоны со стороны существующей застройки за счет принудительного ограничения угла поворота
(в сегменте 85° запрещается поворот стрелы крана). При расчете ограничения поворота стрелы необходимо учитывать ее тормозной путь. Для этого ограничители устанавливают так, чтобы отключение поворота стрелы происходило на 2–3° раньше установленной зоны.

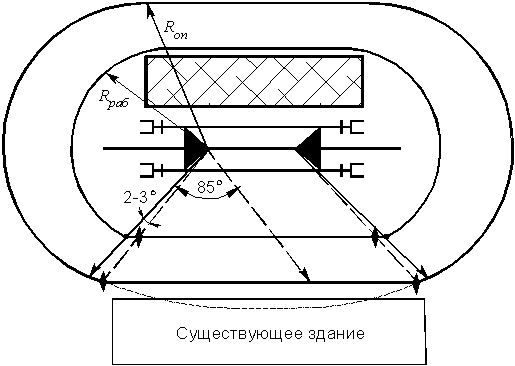

Рис. 2.8. Принудительное ограничение поворота крана:
– ориентир ограничения на местности

Условные ограничения полностью рассчитаны на внимание и опыт крановщика, стропальщика или монтажников. На рис. 2.9 показано ограничение опасной зоны со стороны существующей застройки за счет уменьшения радиуса работы крана до величины .

Условные ограничения показывают на местности хорошо видимыми сигналами: днем – красными флажками, в темное время суток – красными гирляндами из ламп или фонарей, которые предупреждают о приближении к границе запрещенного сектора.

В соответствии со СНиП III-4-80* при строительстве объектов с применением грузоподъемных кранов, в случаях, когда в опасные зоны попадают соседние здания и сооружения, в которых находятся люди, транспортные или пешеходные дороги (тротуары), в проекте производства работ должны быть предусмотрены решения (мероприятия) по обеспечению безопасности людей:

· перенесение транспортных и пешеходных дорог, а также входов и выходов в эксплуатируемое здание за пределы опасных зон;

· защита оконных и дверных проемов, попадающих в опасную зону, специально предназначенными для этого предохранительными ограждениями;

· выселение людей из зданий, конструкции которых не обеспечивают безопасность людей при случайном падении на эти конструкции перемещаемых грузов;

· принятие технических решений, исключающих возникновение опасных факторов в местах нахождения людей.

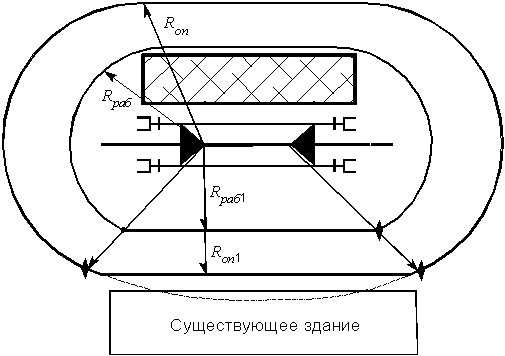

Рис. 2.9. Условное ограничение поворота крана
