4.1. Система ограничения зоны работы крана уменьшает зону работы крана до размеров, необходимых для выполнения строительно-монтажных работ на данной строительной площадке. При этом соответственно сокращаетсяопасная зона крана.

Определение термина «Опасная зона крана» - по ГОСТ 12.0.002.

Определение размеров опасной зоны - по СНиП 12-03.

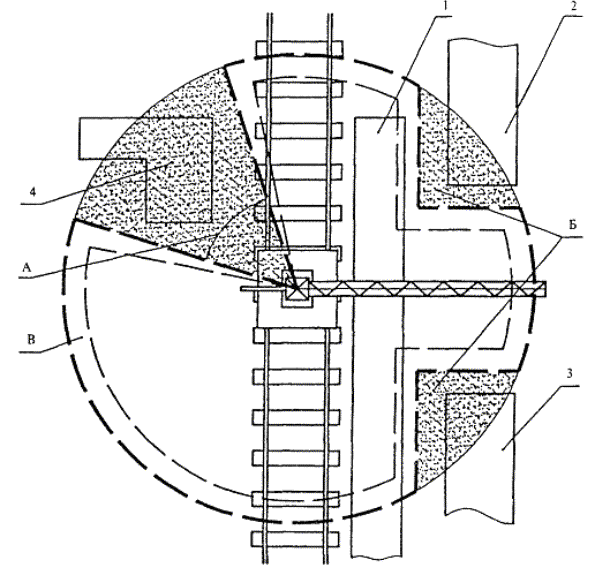

4.2. Один из вариантов стесненных условий и ограничения зоны работы башенного крана приведен на рисунке 1. В зоне действия крана, обслуживающего строительство объекта 1, находятся жилой дом 2, ясли 3 и школа 4. Система уменьшает зону работы крана путем ограничения поворота стрелы (зона запрета А), вылета крюковой подвески и высоты подъема груза (зона запрета Б). Зоны работы крана и предупреждения показаны соответственно пунктирной и утолщенной пунктирной линиями.

А - зона запрета - ограничение поворота стрелы; Б - зона запрета - ограничение вылета крюковой подвески и высоты подъема груза; В - зона предупреждения

1 - строящийся объект; 2 - жилой дом; 3 - ясли; 4 - школа

Рисунок 1 - Ограничение зоны работы башенного крана

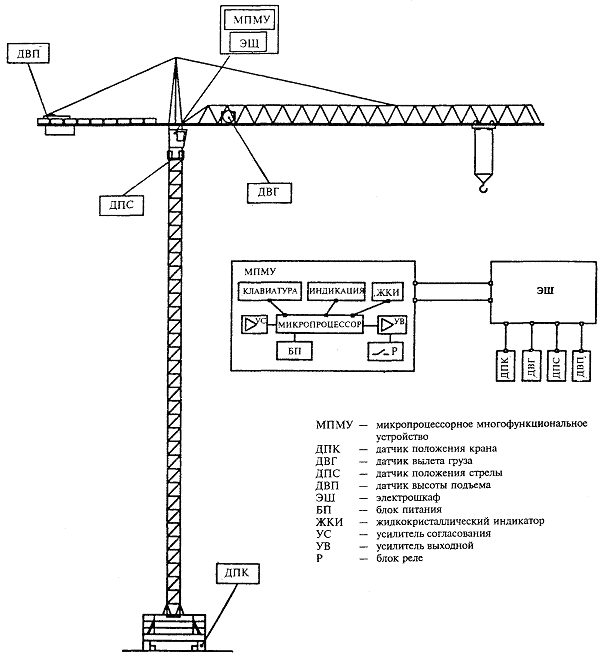

Расположение датчиков системы на башенном кране показано на рисунке 2.

Рисунок 2 - Расположение датчиков на кране

4.3. Монтаж системы на башенном кране заказчика (организации - владельца крана) производится исполнителем - специализированной организацией, имеющей соответствующую лицензию органов Госгортехнадзора России.

При наличии подготовленных специалистов заказчик может своими силами выполнить работы по изготовлению, монтажу, записи программы и наладке системы на кране.

4.4. Заказчик определяет (по согласованию с органом Госгортехнадзора России) целесообразность применения системы для работы крана в стесненных условиях и направляет исполнителю заявку с проектом производства работ (ППР).

К заявке прилагаются следующие сведения:

тип (марка, модель), инвентарный номер башенного крана;

протяженность кранового пути;

привод ходовой тележки (двух- или четырехприводная);

модуль и количество зубьев поворотного круга;

тип (марка) ограничителя грузоподъемности крана (ОНК, ОГП, ОГК или др.);

схемы электрооборудования крана (принципиальная и монтажная).

4.5. Исполнитель совместно с заказчиком:

обследуют техническое состояние механической и электрической частей крана;

определяют возможность монтажа системы на кране (без доработки или с доработкой);

рассматривают условия эксплуатации крана на строительном объекте в стесненных условиях. Результаты обследования отражаются в акте технического состояния крана.

4.6. По результатам обследования технического состояния крана принимается решение об оснащении его системой ограничения зоны работы, уточняется проект производства работ (ППР), осуществляются подготовка крана к монтажу и монтаж на нем системы (см. разделы 6, 7).

4.7. В зависимости от типа и конструктивных особенностей крана исполнитель производит соответствующую комплектацию системы кабельной продукцией, электротехническим оборудованием и переходными устройствами.

4.8. Исполнитель проводит обучение работников заказчика монтажу, составлению программы и наладке системы на кране.

4.9. При перебазировании крана на новый строительный объект в программу системы вводятся новые исходные данные согласно требованиям ППР.

При демонтаже системы с данного башенного крана и монтаже на кран другого типа проводятся работы по пп. 4.5 и 4.6.

4.10. Готовность к эксплуатации на строительном объекте крана, оснащенного системой ограничения зоны работы, подтверждается актом сдачи-приемки.
