Схема защиты с использованием экранирующего маршрутизатора

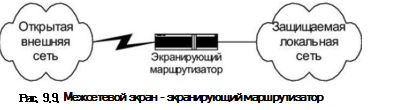

Межсетевой экран, основанный на фильтрации пакетов, является самым распространенным н наиболее простым в реализации. Он состоит из экранирующего маршрутизатора, расположенного между защищаемой сетью и потенциально враждебной открытой внешней сетью (рис. 9.9). Экранирующий маршрутизатор (пакетный фильтр) сконфигурирован для блокирования или фильтрации входящих и исходящих пакетов на основе анализа их адресов и портов.

Компьютеры, находящиеся в защищаемой сети, имеют прямой доступ в сеть Интернет, в то время как большая часть доступа к ним из Интернета блокируется. Часто блокируются такие опасные службы, как X Windows, NIS и NFS. В принципе, экранирующий маршрутизатор может реализовать любую из политик безопасности, описанных ранее. Однако если маршрутизатор не фильтрует пакеты по порту источника и номеру входного и выходного порта, то реализация политики «запрещено все, что не разрешено в явной форме» может быть затруднена.

Межсетевые экраны, основанные на фильтрации пакетов, имеют те же недостатки, что и экранирующие маршрутизаторы, причем эти недостатки становятся более ощутимыми при ужесточении требовании к безопасности защищаемой сети. Отметим некоторые из них:
