Схемы подключения межсетевых экранов с несколькими сетевыми интерфейсами

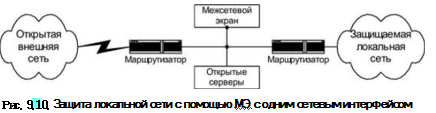

Схемы подключения межсетевых экранов с несколькими сетевыми интерфейсами. Схемы защиты с МЭ с одним сетевым интерфейсом (рис. 9.10) недостаточно эффективны как с точки зрения безопасности, так и с позиций удобства конфигурирования. Они физически не разграничивают внутреннюю и внешнюю сети, а соответственно, не могут обеспечивать надежную защиту межсетевых взаимодействий. Настройка таких межсетевых экранов, а также связанных с ними маршрутизаторов надставляет собой довольно сложную задачу, цена решения которой превышает стоимость замены МЭ с одним сетевым интерфейсом на МЭ с двумя или тремя сетевыми интерфейсами.

Защищаемую локальную сеть целесообразно представлять как совокупность закрытой и открытой подсетей. Здесь под открытой подсетью понимается подсеть, доступ к которой со стороны потенциально враждебной внешней сети может быть полностью или частично открыт. В открытую подсеть могут, например, входить общедоступные WWW'-, FTP- п SMTP-серверы, а также терминальный сервер с модемным пулом.

Среди множества возможных схем подключения МЭ типовыми являются следующие:

· схема единой защиты локальной сети;

· схема с защищаемой закрытой и не защищаемой открытой подсетями;

· схема с раздельной защитой закрытой и открытой подсетей.
