Схемы с раздельной защитой с закрытой и открытой подсетями

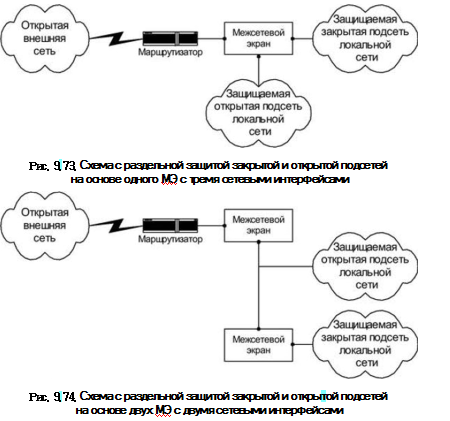

Схемы с раздельной защитой закрытой и открытой подсетей. Такая схема может быть построена на основе одного МЭ с тремя сетевыми интерфейсами (рис. 9.13) или на основе двух МЭ с двумя сетевыми интерфейсами (рис. 9.11). В обоих случаях доступ к открытой и закрытой подсетям локальной сети возможен только через межсетевой экран. При этом доступ к открытой подсети не позволяет осуществить доступ к закрытой подсети.

Из этих двух схем большую степень безопасности межсетевых взаимодействий обеспечивает схема с двумя МЭ, каждый из которых образует отдельный эшелон защиты закрытой подсети. Защищаемая открытая подсеть здесь выступает в качестве экранирующей подсети.

Обычно экранирующую подсеть конфигурируют таким образом, чтобы обеспечить доступ к компьютерам подсети как из потенциально враждебной внешней сети, так и из закрытой подсети локальной сети. Однако прямой обмен информационными пакетами между внешней сетыю и закрытой подсетью невозможен.
