Информация передаётся в форме сообщений от некоторого источника информации к её приёмнику посредством канала связи между ними. Источник посылает передаваемое сообщение, которое кодируется в передаваемый сигнал. Этот сигнал посылается по каналу связи. В результате в приёмнике появляется принимаемый сигнал, который декодируется и становится принимаемым сообщением.

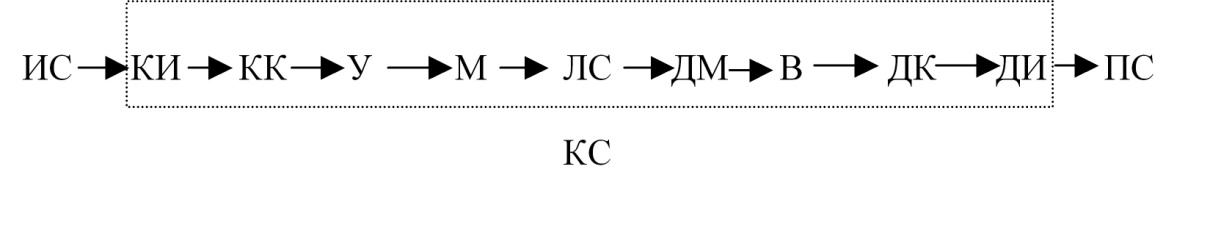

Схема передачи информации с использованием средств информационной техники представлена на рисунке:
Здесь сокращения означают следующее:
ИС – источник сообщения. Он регистрирует (фиксирует) информацию на каком-либо носителе, в результате чего образуется сигнал. Может выполнять в целом первую фазу обращения информации, а также криптографическое кодирование. В роли ИС могут выступать сканеры, факсимильные аппараты, клавиатуры, компьютеры и т.д.
КИ – кодер источника. Выполняет эффективное кодирование информации в сигнале в случае необходимости. Данный элемент может отсутствовать в схеме.
КК – кодер канала. На него возложены функции помехозащитного кодирования, если передаваемый сигнал подвержен помехам.
У – уплотнитель сигнала. Способствует передаче нескольких сигналов по одной линии связи ЛС. Может отсутствовать в схеме. Уплотнение рассмотрено далее.
М – модулятор сигнала. Изменяет информационные характеристики сигналов-носителей, накладывая на него дискретный сигнал. Модуляция рассмотрена далее.
ЛС – линия связи – физическая среда (например, воздух, электрическое или магнитное поле) и технические средства в ней, который используются для передачи сигнала на расстояние.
ДМ – демодулятор. Выполняет выделение дискретного сигнала из сигнала-носителя. Имеет место в схеме только при наличии модулятора М.
В – устройство выделения уплотненного сигнала. Имеет место в схеме только при наличии уплотнителя У.
ДК – декодер канала. Выявляет и/или исправляет ошибки, допущенные при передаче сигнала по линии связи ЛС. Присутствует в схеме только при наличии кодера канала КК.
ДИ – декодер источника. Декодирует эффективные коды. Присутствует в схеме только при наличии кодера источника КИ.
ПС – получатель сообщения. В его роли может выступать компьютер, принтер, дисплей и т.д.
КС – канал связи.
Технически блоки модулятор (М) и демодулятор (ДМ) реализованы в одном устройстве, которое называется модем (МОдулятор-ДЕМодулятор).
Аналогично блоки кодеров (КИ и КК) и декодеров (ДИ и ДК) реализованы технически в одном устройстве, называемом кодек (КОдер-ДЕКодер).
Блоки уплотнитель У и блок выделения сигнала В образуют мультиплексор.
Передача информации по каналам связи часто сопровождается воздействием помех, вызывающих искажение и потерю информации.
