Высаживающие аппараты


рабочий орган рассадопосадочной машины для посадки рассады овощных культур, табака и махорки,клубней картофеля, саженцев винограда, плодовых деревьев и лесных культур. В. а. рассадопосадочноймашины образует в почве борозду, подаёт рассаду в борозду, поливает водой или раствором минеральныхудобрений, засыпает борозду и, следовательно, корни рассады почвой, уплотняет почву с обеих сторонрастений. Сажалки для посадки рассады овощных культур, табака и махорки снабжены дисковым илицепным В. а. Основные узлы дискового В. а. (рис. 1): высаживающий диск с рассадодержателями, сошник,прикатывающие катки, ящик для рассады, сиденье для сажальщика, поливной бачок, труба для подачи воды,раскрыватели. Цепной В. а. (рис. 2) представляет собой цепной транспортёр с закреплёнными на нёмрассадодержателями. В рассадодержатели этих В. а. сажальщики вкладывают рассаду вручную. В. а.рассадопосадочных машин приводится в действие от опорных колёс. Ложечно-дисковый В. а.картофелесажалки (рис. 3) представляет собой диск, к которому прикреплены ложечки, снабжённыеподпружиненными пальцами зажима. Ложечки захватывают клубни картофеля и сбрасывают их в сошниксажалки. В. а. картофелесажалки приводится в действие от вала отбора мощности трактора. В. а.лесопосадочной машины выполнен в виде крестовины, к концам планок которой прикреплены зажимы длясаженцев.

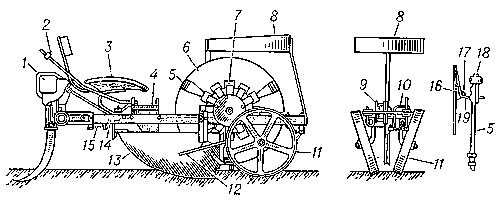

Рис. 1. Дисковый высаживающий аппарат: 1 — брус; 2 — кран полива; 3 — сиденье; 4 — бачок; 5 —рассадодержатель; 6 —диск; 7 — гнездо для рассадодержателя; 8 — ящик для рассады; 9 — звёздочкапривода; 10 — раскрыватель; 11 — прикатывающий каток; 12 — подножка; 13 — сошник; 14 — рама; 15 —регулятор натяжения приводной цепи; 16 — кронштейн; 17 — ось; 18 — ролик; 19 — пружина.

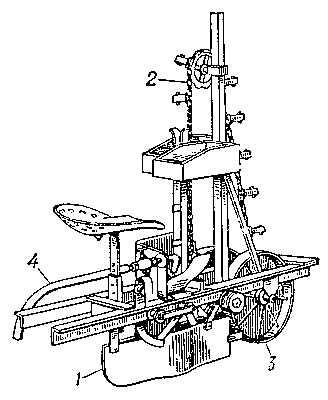

Рис. 2. Цепной высаживающий аппарат: 1 — сошник; 2 — цепной транспортер с рассадодержателями; 3— прикатывающий каток; 4 — устройство для сплошного или порционного полива.

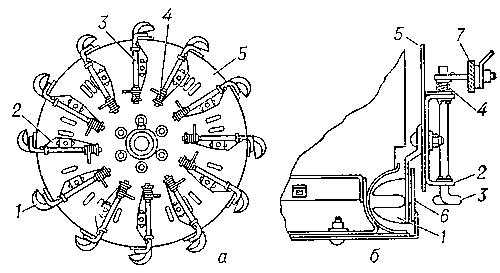

Рис. 3. Ложечно-дисковый высаживающий аппарат: а — диск с ложечками; б — устройство,открывающее ложечки; 1 — ложечка; 2 — кронштейн крепления ложечки; 3 — палец зажима; 4 — пружина; 5— диск; 6 — боковина питательного ковша; 7 — направляющая планка.
