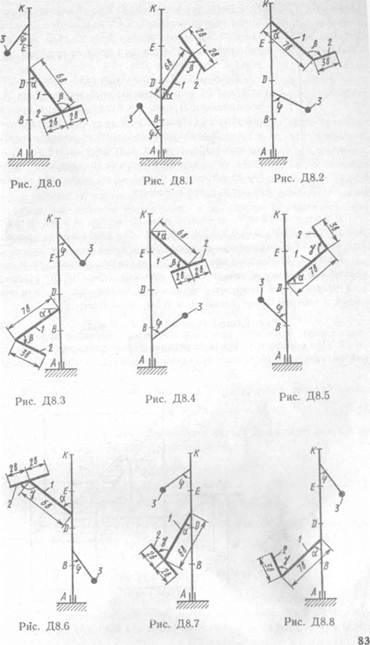

Вертикальный вал АК (рис. Д8.0 - Д8.9), вращающийся с постоянной угловой скоростью ω=10 с-1, закреплен подпятником в точке А и цилиндрическим подшипником в точке, указанной в табл. Д8 в столбце 2 (АВ = ВD = DЕ = ЕК = а). К валу жестко прикреплены тонкий однородный ломаный стержень массой ω=10 кг, состоящий из частей 1 и 2 (размеры частей стержня показаны на рисунках, где b = 0,1 м, а их массы m1 и m2 пропорциональны длинам), и невесомый стержень длиной l = 4b с точечной массой m3 = 3 кг на конце; оба стержня лежат в одной плоскости. Точки крепления стержней указаны в таблице в столбцах 3 и 4, а углы α, β, γ, φ даны в столбцах 5-8.
Пренебрегая весом вала, определить реакции подпятника и подшипника. При подсчетах принять a = 0,6 м.
Указания. Задача Д8 - на применение к изучению движения системы принципа Даламбера. При решении задачи учесть, что когда
Номер условия | Подшипник в точке | Крепление в точке | α, град | β, град | γ, град | φ, град | |
Ломаного стержня | Невесомого стержня | рис. 0-4 | рис. 5-9 | ||||
B | D | K | |||||
K | B | D | |||||
K | E | B | |||||
D | K | B | |||||
K | D | E | |||||
E | B | K | |||||
E | D | K | |||||
K | B | E | |||||
D | E | K | |||||
E | K | D |
силы инерции частиц тела (в данной задаче стержня) имеют равнодействующую , то численно = mac, где ac — ускорение центра масс C тела, но линия действия силы в общем случае не проходит через точку С (см. пример Д8).
Пример Д8. Вертикальный вал длиной 3а(АВ = BD = DE = а), закрепленный подпятником А и подшипником D (рис. Д8,а), вращается с постоянной угловой скоростью ω. К валу жестко прикреплен в точке Е ломаный однородный стержень массой m и длиной 10b, состоящий из двух частей 1 и 2, а в точке В прикреплен невесомый стержень длиной l = 5b с точечной массой m3 на конце; оба стержня лежат в одной плоскости.
Дано: ω=8 с-1, m = m1 + m2= 10 кг, m3 = 2 кг, α = 30°, β = 150°, φ = 60°, а = 0,3 м, b = 0,1 м.
Определить: реакции подпятника A и подшипника D, пренебрегая весом вала.

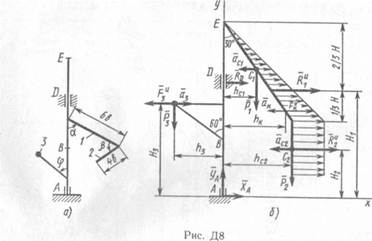

Решение. 1. Изображаем (с учетом заданных углов) вал и прикрепленные к нему в точках B и E стержни (рис. Д8, б). Массы и веса частей 1 и 2 ломаного стержня пропорциональны длинам этих частей и соответственно равны m1 = 0,6m; m2 = 0,4m;
P1 = 0,6mg; Р2 = 0,4mg; Р3 = m3g. (1)
2. Для определения искомых реакций рассмотрим движение заданной механической системы и применим принцип Даламбера. Проведем вращающиеся вместе с валом координатные оси Axy так, чтобы стержни лежали в плоскости ху, и изобразим действующие на систему силы: активные силы - силы тяжести , , и реакции связей - составляющие реакции подпятника , и реакцию цилиндрического подшипника .
Согласно принципу Даламбера, присоединим к этим силам силы инерции элементов однородного ломаного стержня и груза, считая его материальной точкой.
Так как вал вращается равномерно, то элементы стержня имеют только нормальные ускорения , направленные к оси вращения, а численно , где - расстояния элементов от оси вращения. Тогда силы инерции будут направлены от оси вращения, а численно = , где - масса элемента. Так как все пропорциональны , то эпюры этих параллельных сил инерции стержня образуют для части 1 треугольник, а для части 2 — прямоугольник (рис. Д8,б).
Каждую из полученных систем параллельных сил инерции заменим ее равнодействующей, равной главному вектору этих сил. Так как модуль главного вектора сил инерции любого тела имеет значение = mac, где m - масса тела, ас - ускорение его центра масс, то для частей стержня соответственно получим
. (2)
Сила инерции точечной массы 3 должна быть направлена в сторону, противоположную ее ускорению и численно будет равна
. (3)
Ускорения центров масс частей 1 и 2 стержня и груза 3 равны:
(4)
где - расстояния центров масс частей стержня от оси вращения, а — соответствующее расстояние груза:
= Зb sinЗ0° = 0,15 м,
= 6b sin60° — 0,3 м, (5)
= l sinЗ0° = 5b sin60° = 0,43 м.
Подставив в (2) и (3) значения (4) и учтя (;>), получим числовые значения , и :
= 0,6m = 57,6 Н,
= 0,4m = 76,8 Н, (6)
= m3 = 55,0 Н.
При этом линии действия равнодействующих Я" и Р$ пройдут через центры тяжестей соответствующих эпюр сил инерции. Так, линия действия проходит на расстоянии от вершины треугольника Е, где Н= 6b соsЗ0°.
3. Согласно принципу Даламбера, приложенные внешние силы (активные и реакции связей) и силы инерции образуют уравновешенную систему сил. Составим для этой плоской системы сил три уравнения равновесия. Получим
(7)
где Н1, Н2, Н3 - плечи сил , , относительно точки A, равные (при подсчетах учтено, что H = 6b соs30° = 0,52 м)
H1 = 3а — (2/3)H = 0,55 м, H2 = За —(H + 2b) = 0,18 м, H3 = а + lcоs60° = 0,55 м. (8)
Подставив в уравнения (7) соответствующие величины из равенств (1), (5), (6), (8) и решив эту систему уравнений (7), найдем искомые реакции.
Ответ: ХА = -33,7 Н; УА = 117,7 Н; RD= -45,7 Н.
