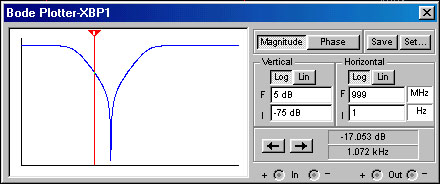

Данный прибор позволяет наблюдать АЧХ и ФЧХ цепи. Имеет четыре клеммы. Две с пометкой IN и две с пометкой OUT. Первые две подключаются на вход (источник) цепи, вторые на выход (нагрузка). На схеме анализатор изображён в свёрнутом виде. Для наблюдения формы АЧХ (Gain-Frequency Characteristic) и ФЧХ (Phase Characteristic) необходимо его развернуть (двойной щелчок на изображении). Ниже представлен развёрнутый вид:

Кнопки Magnitude и Phase позволяют переключать Bode Plotter между режимами анализатора АЧХ и анализатора ФЧХ соответственно. Кнопка Save позволяет сохранять снятые данные на диске. Кнопка Set вызывает окно установки, в котором вы можете изменять точность анализа, задавая число снимаемых точек.

Панель управления вертикальной развёрткой (Vertical) позволяет задать начальное I (Initial) и конечное F (Final) значения по оси ординат. Кнопки Log и Lin изменяют вид шкалы - логарифмическая и линейная соответственно.

Панель управления горизонтальной развёрткой (Horizontal) позволяет изменять масштабирование оси абсцисс.

Для получения точного значения величин в той или иной точке характеристики используется бегунок (на рисунке – красным цветом), который можно перемещать мышкой (за треугольник вверху) или кнопками " ← " и " → ". Значение величин высвечиваются в двух полях рядом с этими кнопками.
