Идеализированный трансформатор. Допустим, что активные сопротивления обмоток трансформатора равны нулю и потокосцепления рассеяния в них отсутствуют

Допустим, что активные сопротивления обмоток трансформатора равны нулю и потокосцепления рассеяния в них отсутствуют. Такой трансформатор называют идеализированным. Принципиальная схема идеализированного однофазного трансформатора приведена на рис. 1.

Уравнения электрического состояния идеализированного трансформатора:

где , .

Из этих уравнений получаем соотношение:

,

которое указывает на важнейшее свойство трансформатора преобразовывать (понижать или повышать) напряжение без искажения формы.

В идеализированном трансформаторе мощность, потребляемую от сети можно считать равной мощности, отдаваемой в нагрузку:

.

Тогда

,

где - коэффициент трансформации.

При разомкнутой вторичной обмотке идеализированный трансформатор превращается в идеализированную катушку с магнитопроводом (см. Модуль 4).

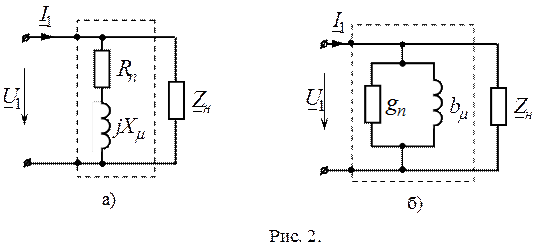

Схема замещения нагруженного идеализированного однофазного трансформатора приведена на рис. 2.
