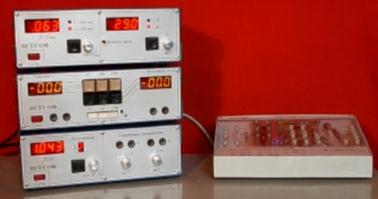

Модульный учебный комплекс МУК-ОК «КВАНТОВАЯ ОПТИКА»

1 2 3 4 5

Позволяет проводить лабораторные работы по темам:

4. Внешний фотоэффект;

5. Внутренний фотоэффект;

6. Фотодиод:

· Фотодиодный режим;

· Вентильный фотоэффект;

7. Опыт Франка-Герца;

8. Тепловое излучение;

9. Вакуумный диод:

· Контактная разность потенциалов;

· Распределение электронов по скоростям при термоэлектронной эмиссии.

В состав комплекса входят:

Блок амперметра-вольтметра

Блок управления монохроматическими источниками (8 длин волн) с регулируемой интенсивностью.

Два источника напряжения

Блок питания лампы с регистрацией напряжения и тока.

Регистратор излучения на двух длинах волн(0.6 мкм и 0.95 мкм)

Стенд, содержащий:

· -фотоэлемент

· -фоторезистор

· -фотодиод

· -тиратрон для наблюдения опыта Франка-Герца

· Вакуумный диод

ПРИЛОЖЕНИЕ к лаб. работам № 46^а, 47

В квантовой теории показано [3], что электронный газ, находящийся в равновесном состоянии, подчиняется статистике Ферми-Дирака

, (П-1)

где - среднее число электронов, находящихся в состоянии с энергией при температуре и значении уровня энергии Ферми .

Используя законы квантовой механики, можно показать, что плотность квантовых состояний при энергии , массе частицы и объеме тела определяется выражением

, (П-2)

где - количество квантовых состояний в узком диапазоне энергий от до . В формуле учтено, что в каждом энергетическом состоянии могут находиться два электрона, обладающих спинами разных знаков.

Число электронов, находящихся в этих состояниях, определяется, следовательно, выражением

, (П-3)

где и даются формулами (П-1) и (П-2) соответственно.

В теории электронной эмиссии, кроме распределения по энергиям (П-3), для вычисления эмиссионного тока важно знать распределение электронов по скоростям. Сделав в (П-3) замены,

, ,

получим

. (П-4)

Отсюда, учитывая, что в пространстве скоростей величина равна объему шарового слоя, которому соответствует число электронов , получим число электронов в элементе объема этого пространства :

Для того чтобы получить распределение электронов по одной компоненте скорости, проинтегрируем полученное выражение по и в пределах от до :

Результат интегрирования имеет вид

Отсюда получим число электронов, попадающих за единицу времени на единичную площадь, скорость которых лежит в диапазоне от до [1]:

. (П-5)

Работа выхода.

Выходу свободных электронов за пределы вещества препятствует электрическое поле, действующее в узкой области вблизи поверхности и создающее потенциальный барьер.

Для металлов возникновение поверхностного потенциального барьера объясняется, во-первых, действием индуцированного положительного заряда поверхности, которую покинул отрицательный электрон (так называемые, силы зеркального изображения), и, во-вторых, действием двойного электрического слоя, существующего на границе металл-вакуум благодаря электронному облаку у поверхности металла.

В диэлектриках возникновение потенциального барьера объясняется поляризацией молекул диэлектрика электрическим полем электрона, вылетающего в вакуум.

У полупроводников, кроме отмеченных выше механизмов, важную роль играют, так называемые, поверхностные состояния. Возможны ситуации, когда поверхность полупроводника будет отдавать электроны в объем вещества и, следовательно, заряжаться положительно, либо, наоборот, захватывать электроны из объема и заряжаться отрицательно. При этом возникает электрический поверхностный потенциал, величина и знак которого могут, в разных ситуациях, как затруднить, так и существенно облегчить выход электрона из полупроводника в вакуум.

Минимальная энергия, которой должен обладать электрон, чтобы, преодолев потенциальный барьер у поверхности вещества, оказаться в вакууме, имея нулевую кинетическую энергию, называется работой выхода электрона из данного вещества.

Плотность термоэлектронного тока.

Если число электронов, выходящих изнутри катода через единичный по площади участок поверхности за единицу времени, равно , то плотность тока будет равна

, (П-6)

где - элементарный заряд.

Если - высота потенциального барьера у поверхности катода электронной лампы, то те электроны, для которых выполняется условие

, (П-7)

преодолеют потенциальный барьер и окажутся эмитированными. (Считаем, что ось Х направлена перпендикулярно плоской поверхности катода в сторону анода). Значит, к аноду будут двигаться только электроны, скорость которых больше

Для вычисления воспользуемся формулой (5), которую необходимо проинтегрировать с учетом условия (7)

Поскольку величина

можно воспользоваться разложением логарифма в ряд

ограничившись первым членом:

(П-8)

Величина называется эффективной работой выхода.

Используя для величины выражение (П-8), получим следующее выражение для плотности термоэлектронного тока:

, (П-9)

где .

Выражение (П-9) называется формулой Ричардсона-Дешмана.

Согласно законам квантовой механики, электрон, пролетающий область потенциального барьера, имеет отличную от нуля вероятность отразиться от барьера, даже если для него выполняется условие (П-7). Как показывает расчет, для реально существующего потенциального барьера, имеющего форму монотонно возрастающей функции от координаты Х, коэффициент прозрачности барьера близок к единице: для металла. Следовательно, строго говоря, плотность термоэлектронного тока с учетом квантового эффекта отражения следует записывать в виде формулы

, (П-10)

где - коэффициент прозрачности барьера.

Распределение эмитированных электронов.

Электроны в катоде, способные к эмиссии, принадлежат к числу наиболее быстрых. Для быстрых электронов распределение в квантовой статистике при температуре совпадает с классическим распределением Максвелла. Важно выяснить, сохраняется ли это распределение после того, как электроны преодолели потенциальный барьер.

Обозначим скорость электронов в направлении оси Х после преодоления барьера . Тогда

, (П-11)

где - высота потенциального барьера.

Из (П-11) следует

. (П-12)

Тогда, переходя в формуле (П-5) к переменной , применяя разложение логарифма в ряд, как это делалось при выводе формулы (П-8), используя (П-11), (П-12), а, также учитывая отражение от барьера, получим формулу для числа электронов, прошедших потенциальный барьер, и имеющих после этого скорость в диапазоне от до

, (П-13)

где .

Если коэффициент прозрачности потенциального барьера не зависит от скорости электронов, то формула (П-13) показывает, что распределение электронов остается максвелловским и после прохождения ими барьера. Для большинства катодов, особенно металлических (), это выполняется.

Учитывая формулу (П-8) для коэффициента можно записать

. (П-14)
