Расчет противорадиационной защиты

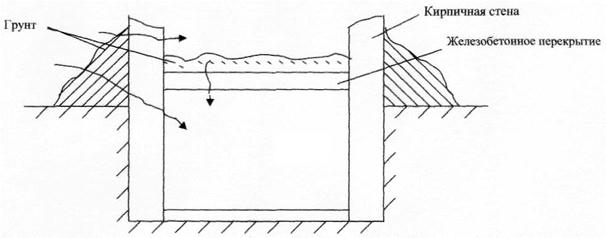

Рис. 15. Примерный план организации противорадиационной защиты укрытия

4.1 Коэффициент ослабления (К_ОСЛ) γ – радиации защитным сооружением рассчитывается по формуле:

, где

К_КИР – коэффициент ослабления кирпичного перекрытия;

К_БЕТ – коэффициент ослабления железобетонного перекрытия.

, где

H_КИР – толщина кирпичного перекрытия, см

σ_КИР – величина слоя половинного ослабления для кирпича, см (8,4 см)

, где

H_БЕТ – толщина железобетонного перекрытия, см

σ_БЕТ - величина слоя половинного ослабления для бетона, см (5,6 см)

4.2 В том случае если коэффициент ослабления (К_ОСЛ) по расчетам получается меньше 200, то следует в качестве дополнительной защиты насыпать на железобетонные перекрытия грунт. Тем самым формула для расчета искомого коэффициента примет вид:

, где

К_ГРУНТА – коэффициент ослабления грунта:

, где

H_ГРУНТА – толщина грунта над железобетонным перекрытием*, см

σ_ГРУНТА – величина слоя половинного ослабления для грунта, см (7,2 см)

5. Вывод. В выводе следует отразить необходимую площадь под основное и вспомогательные помещения, ярусность размещения людей в укрытии, необходимое количество вентиляционных установок, количества воды необходимое в сутки на общее количество людей, а также указать расчетный коэффициент ослабления γ – радиации защитным сооружением.
