В обратном коде (ОК), также как и в прямом коде, для обозначения знака положительного числа используется бит, равный нулю, и знака отрицательного - единице. Обратный код отрицательного двоичного числа формируется дополнением модуля исходного числа нулями до самого старшего разряда модуля, а затем поразрядной заменой всех нулей числа на единицу и всех единиц на нули. В знаковом разряде обратного кода у положительных чисел будет 0, а у отрицательных - 1.
На рис. 1.2 приведен формат однобайтового двоичного числа в обратном коде.
Рис. 1.2. Формат двоичного числа со знаком в обратном коде
а - положительное число; б – отрицательное
В общем случае ОК является дополнением модуля исходного числа до наибольшего числа без знака, помещенного в разрядную сетку.
Алгоритм формирования ОК очень прост, при этом ОК позволяет унифицировать операции сложения и вычитания в АЛУ, которые в прямом коде выполняются по-разному. Однако работа с ОК вызывает ряд трудностей. В частности, возникают два нуля: +0 и -0, т.е. в прямом коде (в котором представлены положительные числа) имеет место (+0) = 000...0, а в обратном коде (в котором представлены отрицательные числа): (-0) = 111...1.
|
|
|
Кроме того, в операциях сложения и вычитания требуется дополнительная операция по прибавлению бита переноса в младший разряд суммы. Рассмотрим правила алгебраического сложения в ОК (поскольку А-В=А+(-В)). Алгоритм сложения в ОК включает в себя:
- сложение кодов, включая знаковый разряд;
- прибавление переноса к МЗР (младшему значащему разряду) суммы.
Пример:

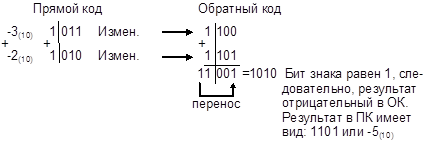

Вычислить выражение -3(10) -2(10).
Пример:

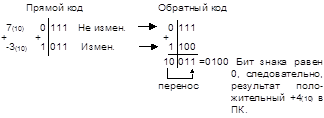

Вычислить 7(10) -3(10).
Указанные трудности привели к тому, что в современных ЭВМ абсолютное большинство операций выполняется в дополнительном коде.
