Создание переходов

Переходы можно создавать только из выпадающих списков. Контекстный поиск приводит к ошибкам. Точно также, как и операции переходы должны быть классифицированы по своим операциям. Создание нового перехода лучше всего выполнять с помощью действий «копировать\редактировать».

Пример перехода:

Отрезать заготовку от прутка [Ф {D} мм][ длиной L={L} мм]

В ТЕХНОЛОГИИ используется система привязок фрагментов текстов переходов к переменным. Если значение переменной равно 0, то соответствующий фрагмент выбрасывается. Поэтому можно создавать сложные тексты переходов, на основе которых автоматически будут формироваться более простые.

Категорически запрещается вместо переменных в шаблоны текстов переходов вставлять конкретные размеры. Это приводит к огромному количеству одинаковых или схожих тестов в БД.

Для определения конкретных значений переменных есть три способа:

1. ввод с помощью таблицы;
2. ввод через параметры технологических элементов - обрабатываемых поверхностей;
3. ввод с открытого чертежа t-flex CAD (следующие версии ТЕХНОЛОГИИ будут обеспечивать ввод данных с чертежей и моделей сделанных в любых других системах).

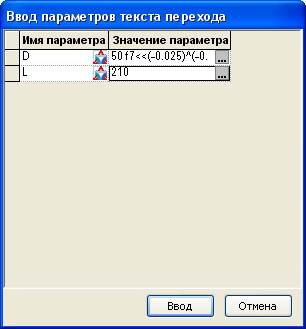

	Ввод значений с помощью таблицы
Ввод через параметры технологических элементов
Ввод через открытый чертеж

Сначала – значение переменной в мм, затем кнопкой «…» определяем квалитет.

Если параметр D оставить незаполненным, то соответствующий фрагмент из текста перехода будет удален.

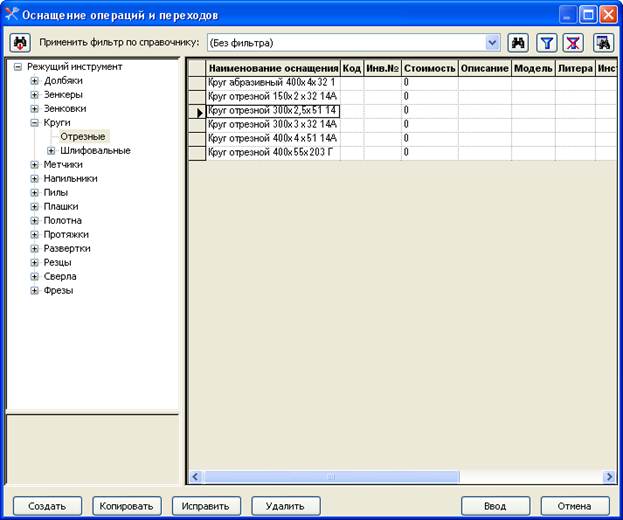

На практике часто приходится вводить инструмент по его ГОСТовскому или иному обозначению. Для этого используется система фильтров.
