Общие положения. Тех. Процесс можно формировать, выбирая разные стандартизованные операции, оформленные в виде прототипов

Тех.процесс можно формировать, выбирая разные стандартизованные операции, оформленные в виде прототипов.

Пусть, например, обработка детали будет состоять из операций:

отрезная;
токарная черновая;
токарная чистовая;
токарная внутренняя;
фрезерная;
слесарная;
термообработка;
шлифовальная;
контрольная.

В этом случае нам нужно иметь 8 типовых (стандартизованных) прототипов, которые должны быть сохранены в архиве прототипов. Только в этом случае они станут доступны проектировщику.

Проектирование будет состоять в выборе нужного прототипа, выборе нужных переходов в этом прототипе с последующей их вставкой в проектируемый ТП.

В нашем случае в качестве прототипов есть операции отрезка, токарная черновая, токарная чистовая, токарная внутренняя, шлифовальная, фрезерная.

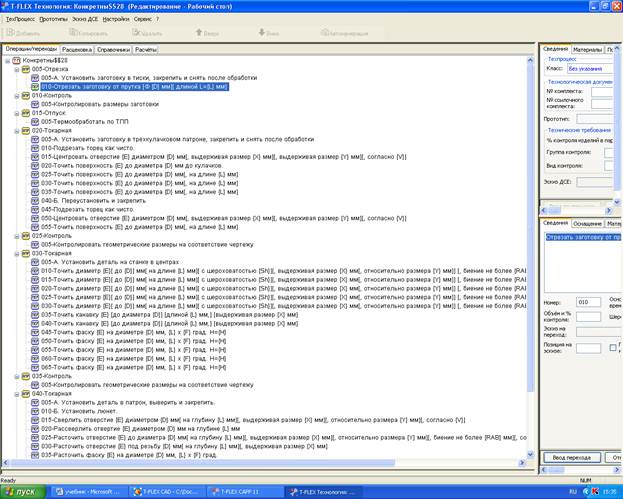

Готовый тех.процесс (в обобщенном виде,без размеров)

После формирования в обобщенном виде (без размеров) технологического процесса осуществляем ввод размеров. Лучше всего это делать на основе открытого чертежа t-flex CAD.

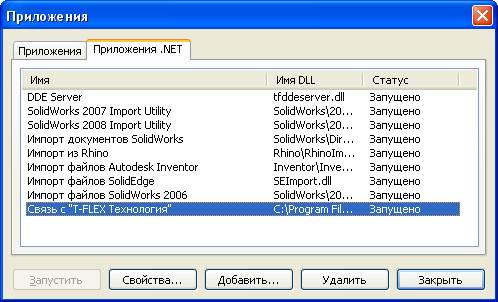

Примечание: для этого в настройках системы необходимо прописать связь системы t-flex ТЕХНОЛОГИЯ с t-flex CAD (t-flex CAD не viwer). В CAD нужно выполнить интеграцию с ТЕХНОЛОГИЕЙ в меню «настройка – приложения». Кнопкой «добавить» открываем дерево программ. Ищем папку с установленной в ней t-flex ТЕХНОЛОГИЯ 11. отмечаем папку program, нажимаем ок. в окне появляется «связь с t-flex ТЕХНОЛОГИЯ». Нажимаем «запустить».
