Влияние отклонений напряжения

Отклонения напряжения оказывают значительное влияние на работу асинхронных двигателей (АД) и СД, являющихся наиболее распространенными приемниками электроэнергии в промышленности.

При изменении напряжения изменяется механическая характеристика АД - зависимость его вращающего момента М от скольжения s или частоты вращения (рис.4.1). С достаточной точностью можно считать, что вращающий момент АД пропорционален квадрату напряжения на его выводах. При снижении напряжения уменьшается вращающий момент и частота вращения ротора двигателя, так как увеличивается его скольжение (от значения s_h до s,). Пи постоянном моменте сопротивления М_с зависимость частоты вращения ротора двигателя от напряжения имеет вид где n _с — синхронная частота вращения;

к_З — коэффициент загрузки двигателя;

U _ном, S _ном — номинальные значения напряжения и скольжения соответственно.

Рисунок 1. Механическая характеристика двигателя при номинальном М₁ и пониженном М₂ напряжениях

Снижение вращающего момента АД приводит к уменьшению частоты вращения. Если производительность механизмов зависит от частоты вращения двигателя, то снижение напряжения приведет к снижению производительности.

При значительном снижении напряжения на выводах двигателей, работающих с полной нагрузкой, момент сопротивления механизма может превысить вращающий момент, что приводит к «опрокидыванию» двигателя, т.е. к его остановке, При опрокидывании ао избежание повреждений двигатель необходимо отключить от сети.

Снижение напряжения ухудшает и условия пуска двигателя, так как при этом уменьшается его пусковой момент.

Практический интерес представляет зависимость потребляемой двигателем активной и реактивной мощности от напряжения на его выводах.

В случае снижения напряжения на зажимах двигателя реактивная мощность намагничивания уменьшается (на 2-3 % при снижении напряжения на 1 %). При той же потребляемой мощности увеличивается ток двигателя. Приближенно можно считать, что при б U=10 %, ток двигателя возрастет на 10 % от I_ном, что вызывает перегрев изоляции.

Если двигатель длительно работает при пониженном напряжении, то из-за ускоренного износа изоляции срок службы двигателя уменьшается. Приближенно срок службы изоляции Т можно определить по формуле:

(4.2

где T_ном— срок службы изоляции двигателя при номиналь­ном напряжении и номинальной нагрузке;

R — коэффициент, зависящий от значения и знака откло­нения напряжения бU_у, а также от коэффициента загрузки двигателя К₃ и равный [9];

С точки зрения нагрева двигателя в снижение напряжения (в рассматриваемых пределах) даже более опасно, чем повышение напряжения.

Снижение напряжения приводит также к заметному росту активной и реактивной мощности, теряемой в активных и реактивных сопротивлениях рассеяния линий, трансформаторов и АД.

В зависимости от нагрузки на валу снижение напряжения может приводить либо к росту тока потребляемого из сети. либо к его снижению. Если нагрузка АД близка к номинальной (0,7 и выше), то снижение напряжения приводит к росту потребляемого из сети тока.

Повышение напряжения на выводах двигателя приводит к увеличению потребляемой ими реактивной мощности. При этом удельное потребление реактивной мощности растет с уменьшением коэффициента загрузки двигателя. В среднем на каждый процент повышения напряжения потребляемая реактивная мощность увеличивается на 3 % и более (в основном за счет увеличения тока холостого хода двигателя), что, в свою очередь, приводит к увеличению потерь активной мощности в элементах электрической сети.

Лампы накаливания характеризуются номинальными параметрами: потребляемой мощностью Р_НОМ, световым потоком f_hom, световой отдачей rj_IIOM (равной отношению излучаемого лампой светового потока к ее мощности) и средним номинальным сроком службы T_ном. Эти показатели в значительной мере зависят от напряжения на выводах ламп накаливания. При отклонениях напряжения б U =±10% эти характеристики приближенно можно описать следующими эмпирическими формулами

Из кривых на рисунка 2 видно, что со снижением напряжения наиболее заметно падает световой поток При повышении напряжения сверх номинального увеличивается световой поток F, мощность лампы Р и световая отдача ri но резко снижается срок службы ламп Tи в результате они быстро перегорают.

0,9 0,94 0,98 1,02 1,055 1,10

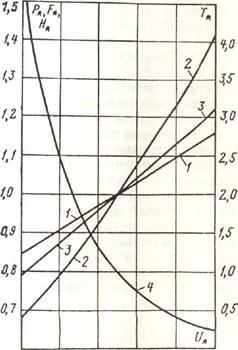

Рисунок 2. Зависимости характеристик ламп накаливания от напряжения: 1 — потребляемая мощность; 2 — световой поток; 3 — световая отдача; 4 — срок службы

При отклонениях напряжения бU==6% срок службы ламп накаливания в среднем снижается в два с половиной раза. Изменения напряжения приводят к соответствующим изменениям светового потока и освещенности, что, в конечном итоге, оказывает влияние на производительность труда и утомляемость человека.

Люминесцентные лампы менее чувствительны к отклонениям напряжения. При повышении напряжения потребляемая мощность и световой поток увеличиваются, а при снижении — уменьшаются, но не в такой степени как у ламп накаливания. При пониженном напряжении условия зажигания люминесцентных ламп ухудшаются, поэтому срок их службы, определяемый распылением оксидного покрытия электродов, сокращается как при отрицательных, так и при положительных отклонениях напряжения.

При отклонениях напряжения бU=±10% срок службы люминесцентных ламп в среднем снижается на 20 - 25%. Существенным недостатком люминесцентных ламп является потребление ими реактивной мощности, которая растет с увеличением подводимого к ним напряжения.

Отклонения напряжения отрицательно влияют на качество работы и срок службы бытовой электронной техники (радиоприемники, телевизоры, телефонно-телеграфная связь, компьютерная техника).

Вентильные преобразователи обычно имеют систему автоматического регулирования постоянного тока путем фазового управления. При повышении напряжения в сети угол регулирования автоматически увеличивается, а при понижении напряжения уменьшается. Повышение напряжения на 1 % приводит к увеличению потребления реактивной мощности преобразователем примерно на 1-1,4%, что приводит к ухудшению коэффициента мощности. В то же время другие показатели вентильных преобразователей с повышением напряжения улучшаются, и поэтому выгодно повышать напряжение на их выводах в пределах допустимых значений [4].
