Схема 45. Программное управление периодическим (циклическим) процессом смешения компонент в реакторе (дозирование по времени )

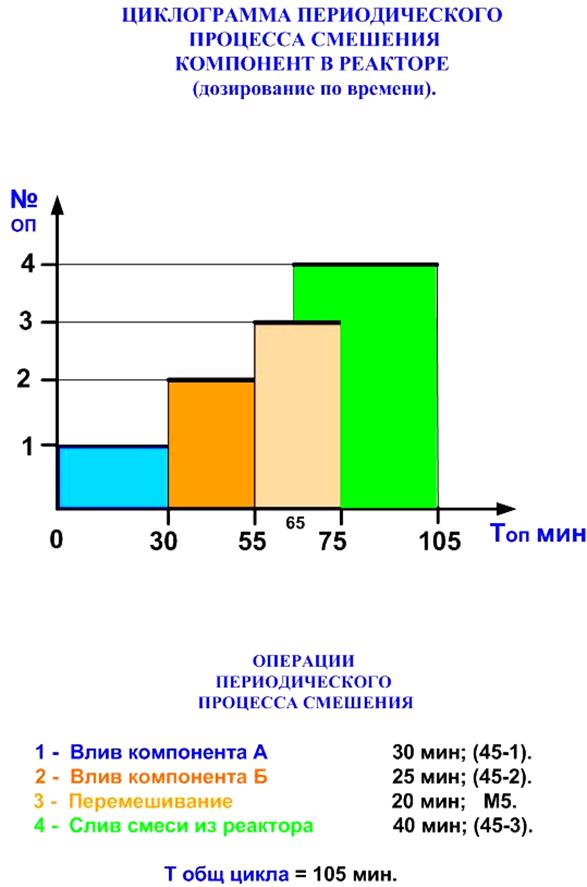

Программное управление осуществляется своевременным включением и выключением исполнительных устройств (клапанов и электродвигателя). Необходимо осуществить управление четырьмя операциями: влив компонента А (вязкий компонент); влив компонента Б; перемешивание (электродвигатель М5); слив смеси. Каждая операция сигнализируется и регламентирована по времени. Контроллер APACS+ может управлять функционированием как непрерывных, так и периодических процессов. Контроллер по программе включает таймер. В программе зафиксировано время начала каждой операции и её продолжительность. В результате последовательно на заданные интервалы времени включаются и выключаются соответствующие исполнительные устройства от токовых сигналов (4-20) мА, а электродвигатель М5 включается магнитным пускателем от дискретного сигнала. Периодический процесс отображается па мониторе ПК в виде циклограммы. Кроме того, с клавиатуры ПК можно изменять время длительности каждой операции. Студент при описании данной схемы должен привести в записке циклограмму. Пример оформления циклограммы:

Схема 46. Дозатор-плотномер. Дозирование эмульсии, суспензии, взвеси, тяжелых и высоковязких сред (сырая нефть, мазут, битум, гудрон) по величине массы заданной дозы (Дозатор Метран 1360, в комплекте дозатора – расходомер и клапан).

Расходомер предназначен для измерения текущего и суммарного расхода дозируемой среды, а также плотности среды. Расходомер состоит из кориолисового сенсора (см. модели ниже), устанавливаемого на трубопроводе, и электронного блока (преобразователей Micro Motion серии 1000 или 2000), который может быть установлен как непосредственно на сенсоре, так и на удалении до 300 м на щите КИП. Сенсор расходомера имеет фланцевое либо иное (по спецификации заказчика) соединение с трубопроводом. Электронный блок имеет токовый выход (4-20) мА, а также цифровой выход Modbus, по которому передается информация о текущем и накопленном расходах и плотности. Клапан предназначен для подачи и отсечения подачи дозируемой среды. Клапан управляется двумя дискретными сигналами "Открыть" и "Закрыть". Контроллер выполняет функции подсчета импульсов от расходомера; подсчета отпущенных доз; сравнения расхода дозируемой среды и уставки дозы; выдачи сигналов на открытие и закрытие клапана. Для управления клапаном имеются встроенные реле.

После подачи сигнала на отпуск дозы контроллер открывает клапан и начинает получение информации по расходу от расходомера. По достижении заданной уставки дозы контроллер закрывает клапан. В данном примере задействованы два дозатора Метран 1360 с разными сенсорами. Оба дозатора управляются от одного контроллера. Панель оператора (ПК) предназначена для местного управления отпуском дозы, задания уставки дозы, отображения количества отпущенной дозируемой среды и количества отпущенных доз.
