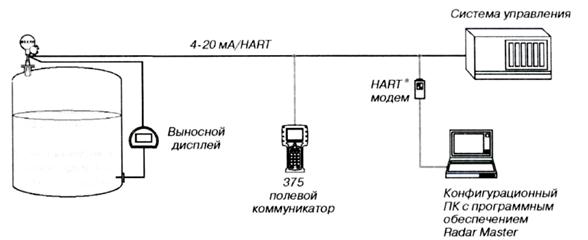

Схема 61. САК уровня жидких и сыпучих сред в сборнике

Радарный уровнемер Rosemount серии 5600 представляет собой сложный интеллектуальный прибор нового поколения, предназначенный для бесконтактных измерений уровня разных сред в резервуарах любого типа.Рекомендуется для измерений уровня сырой нефти, нефтепродуктов и других жидких, пастообразных, сыпучих материалов и продуктов. Уровнемер может использоваться как для автономной эксплуатации, так и для работы в составе различных автоматизированных систем управления. Полное соответствие уровнемера стандарту интерфейса HART позволяет конфигурировать и осуществлять мониторинг измеренных величин при помощи ручного коммуникатора HART или персонального компьютера в зависимости от требований к системе измерений. Благодаря высокой чувствительности и уникальной способности обработки сигнала уровнемеры находят широкое применение в разных условиях технологических процессов. Уровнемер имеет аналоговый сигнал (4-20) мА с наложенным цифровым сигналом HART, что позволяет встраивать его в системы АСУТП любой сложности. Чтобы в полном объеме использовать возможности радарного уровнемера модели 5600, необходимо перед вводом эксплуатацию провести его правильное конфигурирование (настройку). Для этой цели обычно используется специально разработанное программное обеспечения "Radar Master", позволяющее при помощи персонального компьютера осуществлять операции конфигурирования, производить запись результатов измерений в журнал, осуществлять расширенную оперативную помощь и т.д. Для связи с уровнемером через Radar Master требуется использование HART-модема.

Цифровой сигнал с интеллектуального уровнемера поступает на контроллер APACS+, где высвечивается величина уровня. Цифровой сигнал поступает также на вход ПК, где величина уровня может быть распечатана и использована по назначению (например, для построения графика изменения этой величины). Погрешность измерения составляет 5 мм.

Схема 62. САР уровня жидкости в сборнике.

Датчик гидростатического давления (уровня жидкости) Метран-100-ДГ измеряет гидростатическое давление столба жидкости и обеспечивает непрерывное преобразование значения этого давления в унифицированный токовый сигнал и/или цифровой сигнал по HART-протоколу. Обычно датчики гидростатического давления устанавливаются на боковой стенке резервуара вблизи дна. Возможна установка датчика в дно резервуара при условии доступа к нему во время монтажа и эксплуатации, а также при отсутствии возможности осаждения

веществ, растворенных в жидкости, на мембране датчика. Погрешность измерений до ±0,1%. Датчик гидростатического давления может использоваться для измерения уровня в резервуарах открытых, закрытых, но соединенных с атмосферой, в закрытых под давлением и работает только с однородными жидкостями. Цифровой сигнал с интеллектуального датчика поступает на контроллер, где высвечивается величина текущего значения уровня, которая сравнивается с введённым в контроллер заданным значением. При наличии рассогласования регулирующее воздействие с контроллера в виде (4-20) мА идет на регулирующий клапан. Цифровой сигнал поступает также на вход ПК, где величина уровня может быть распечатана и использована по назначению (например, для построения графика изменения этой величины). Величина заданного значения при необходимости может быть изменена с клавиатуры ПК. В результате функционирования контура регулирования значение уровня будет стабилизировано на заданном значении.
