Шлицевые соединения

Шлицевые соединения – вид соединений валов со втулками по сопрягаемым поверхностям сложного профиля с выступами (шлицами) и впадинами. Они предназначены для передачи крутящего момента, обеспечивают хорошее центрирование втулки на валу, легкое относительное перемещение деталей вдоль оси. Технологически эти соединения сложнее шпоночных, но благодаря большому числу шлиц позволяют передавать значительные вращающие моменты и обеспечивают меньшую концентрацию напряжений.

В зависимости от формы профиля зубьев (шлиц) различают прямобочные, эвольвентные и треугольные шлицевые соединения. Треугольные шлицевые соединения с мелкими шлицами обычно применяют для неподвижных соединений. На межгосударственном уровне стандартизованы элементы и соединения с прямобочной формой профиля зубьев (ГОСТ 1139 – 80 «Соединения шлицевые прямобочные. Размеры и допуски») и эвольвентной (ГОСТ 6033 – 80 «Соединения шлицевые эвольвентные с углом профиля 30⁰. Размеры, допуски и измеряемые величины»).

Наиболее широко распространены прямобочные шлицевые соединения с четным числом шлиц, которые применяют для подвижных, а также и для неподвижных соединений. Размеры и число зубьев z шлицевых соединений с прямобочным профилем по ГОСТ 1139 – 80 зависят от серии (легкая, средняя, тяжелая). При одном и том же внутреннем диаметре более тяжелые серии отличаются увеличением высоты шлиц и диаметра D. Тяжелая серия имеет большее число шлиц по сравнению со средней.

В прямобочных и эвольвентных шлицевых соединениях сопряжения (посадки) могут осуществляться по трем поверхностям (по наружной цилиндрической поверхности D, внутренней цилиндрической поверхности d и по боковым поверхностям впадин втулки и шлиц вала b). Сложности сопряжения по трем поверхностям одновременно (неоправданно высокие требования к точности всех элементов по размерам, форме и расположению) привели к определенным особенностям решения задач:

· для любого шлицевого соединения введены понятия центрирующей поверхности и нецентрирующих поверхностей;

· в шлицевом соединении осуществляются как минимум два сопряжения – по центрирующей поверхности и по одной из нецентрирующих поверхностей;

· по нецентрирующим поверхностям сопряжения назначают посадки с большими гарантированными зазорами и грубыми полями допусков, либо даже предусматривают зазор по номинальным размерам (без образования посадки).

Сопряжения по боковым поверхностям шлиц (по размерам b) осуществляются в любом шлицевом соединении (прямобочном, эвольвентном, треугольном) вне зависимости от выбора центрирующего элемента.

Принципиально возможны три метода центрирования в любом шлицевом соединении втулки и вала (по наружной цилиндрической поверхности D, внутренней цилиндрической поверхности d и по боковым поверхностям шлиц b). Схематическое изображение методов центрирования в шлицевом соединении представлено на рис. 3.112.

На схемах центрирования по наружному диаметру D (рис. 3.112 а); по внутреннему диаметру d (рис. 3.112 б); по боковым сторонам зубьев b (рисунок 3.110 в) условно показаны зазоры по нецентрирующим диаметрам.

Выбор метода центрирования определяется эксплуатационными требованиями и технологией получения шлицевых поверхностей. Для получения шлиц на валу заготовку в виде гладкого вала обычно обрабатывают специальным инструментом (фасонная фреза, шлифовальный круг). Инструмент имеет профиль, соответствующий форме впадины, причем полный профиль получают за один или несколько проходов.

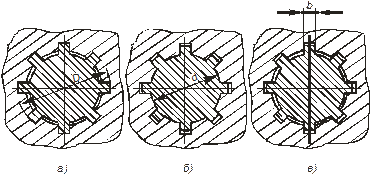

Рис. 3.112. Схемы центрирования в прямобочных шлицевых соединениях

Шлицевое отверстие в серийном и массовом производстве получают протягиванием (обработка протяжкой – специальным многолезвийным режущим инструментом, образующим полный профиль шлицевого отверстия за один проход инструмента). Протягивание может быть окончательной операцией или после него осуществляют дополнительную обработку детали. Если после протягивания деталь закаливают, дополнительная обработка центрирующего элемента становится необходимой, поскольку термообработка сложной детали приводит к короблению поверхности и искажению геометрических параметров (деталь «ведет»).

Центрирование по наружному и внутреннему диаметрам соответствующих цилиндрических поверхностей (D и d) применяют для обеспечения сравнительно высоких требований к соосности втулки и вала. Центрирование по боковым поверхностям зубьев b применяют при менее высоких требованиях к соосности и необходимости снизить динамические нагрузки на шлицы. Динамические ударные нагрузки в шлицевых соединениях возникают из-за зазоров между боковыми сторонами шлиц и шлицевых впадин при работе изделия в реверсивном и старт-стопном режимах.

Точность центрирования втулки и вала по наружному и внутреннему диаметрам (D и d) практически одинакова, и выбор центрирующего элемента в таких случаях определяется требованиями к конструкции и возможностями технологического оборудования.

Центрирование по D применяют в соединениях, передающих небольшой крутящий момент, когда допускается сравнительно невысокая твердость втулки – (40...45) НRC. Такой метод центрирования применяют для неподвижных соединений или соединений со сравнительно редкими взаимными осевыми перемещениями деталей, в которых практически отсутствует износ поверхностей. Втулку (обычно после нормализации) окончательно обрабатывают чистовой протяжкой.

Центрирование по d применяется для подвижных шлицевых соединений передающих большие крутящие моменты. В таких соединениях втулка должна быть достаточно твердой, а поскольку закаленную поверхность нельзя обработать чистовой протяжкой, окончательной технологической операцией обработки шлицевого отверстия является шлифование по внутреннему диаметру. Поля допусков диаметров d и D и размера b шлицевых вала и втулки, а также рекомендуемые посадки для прямобочных шлицевых соединений при различных способах центрирования регламентируются ГОСТ 1139-80 и приведены в таблицах 34 - 36.

Таблица 34

Поля допусков нецентрирующих элементов шлицевых сопряжений

Нецентрирующий диаметр	Способ центрирования	Поле допуска нецентрирующего элемента
d^*	D
d	По D или d	−	Н 11
D	По d или b	а 11	Н 12
