1. Вычисление углов наклона:
| ν1 = - 0о36' – (- 0о02') = - 0о34' ν2 = - 1о02' – (- 0о02') = - 1о00'................................................... | ν11 = - 3о48' – (- 0о01') = - 3о47' ν12 = - 2о07' – (- 0о01') = - 2о06'................................................... |
| ν10 = + 0о22' – (- 0о02') = + 0о24' | ν17 = + 3о49' – (- 0о01') = + 3о50' |
2. Вычисление горизонтальных проложений: формула (8.2).
| d1 = (kl)1 ∙ cos2ν1 = 45,3 ∙ cos2(- 0о34') = 45,3 м d2 = (kl)2 ∙ cos2ν2 = 57,2 ∙ cos2(- 1о00') = 57,2 м.............................................................................. |
| d8 = (kl)8 ∙ cos2ν8 = 56,2 ∙ cos2(+ 3о02') = 56,0 м.............................................................................. |
| d17 = (kl)17 ∙ cos2ν17 = 55,6 ∙ cos2(+ 3о50') = 55,4 м |
3. Вычисление превышений
| Журнал тахеометрической съемки | |||||||||
| № пикетов | Дальномер, kl, м | Отсчеты | Угол наклона, ν | Гориз. пролож., d, м | Превышение, h, м | Высота, Н, м | Примечания | ||
| ГК | ВК | ||||||||
| Станция 6 0оГК на точку 7 i = 1,46 м МО = - 0о02' Н6 = 79,78 м | |||||||||
| 45,3 | 10о10' | - 0о36' | - 0о34' | 45,3 | - 0,45 | 79,3 | Граница леса, куст. и луга | ||
| 57,2 | 32о05' | - 1о02' | - 1о00' | 57,2 | -2,04 | 77,7 | Гр. леса и куст. V = 2,5 м | ||
| 24,9 | 45о00' | - 2о43' | - 2о41' | 24,8 | -1,16 | 78,6 | Гр. куст. и луга | ||
| 58,5 | 60о03' | - 3о28' | - 3о26' | 58,3 | -4,04 | 75,7 | Куст. V = 2,0 м | ||
| 37,9 | 82о40' | - 5о54' | - 5о52' | 37,5 | -3,85 | 75,9 | Гр.куст.луга | ||
| 14,4 | 255о24' | + 6о38' | + 6о40' | 14,2 | +1,66 | 81,4 | Дорожка | ||
| 61,6 | 291о16' | + 3о22' | + 3о24' | 61,4 | +3,65 | 83,4 | Забор(угол) | ||
| 56,2 | 301о42' | + 3о00' | + 3о02' | 56,0 | +2,96 | 82,7 | Дом(угол) | ||
| 63,0 | 330о45' | + 1о00' | + 1о02' | 63,0 | +1,13 | 80,9 | Дом(угол) | ||
| 63,3 | 345о36' | + 0о22' | + 0о24' | 63,3 | +0,45 | 80,2 | Забор(угол) | ||
| Станция 7 0оГК на точку 8 i = 1,52 м МО = - 0о01' Н7 = 76,64 м | |||||||||
| 24,3 | 20о04' | - 3о48' | - 3о47' | 24,2 | -1,60 | 75,0 | Гр.леса и луга | ||
| 27,3 | 46о11' | - 2о07' | - 2о06' | 27,3 | -1,00 | 75,6 | То же | ||
| 49,8 | 75о18' | + 0о38' | + 0о39' | 49,8 | +0,59 | 77,2 | Лес, V=1,5 м | ||
| 36,6 | 94о56' | + 2о26' | + 2о27' | 36,5 | +1,56 | 78,2 | Гр.леса и луга | ||
| 53,4 | 118о39' | + 3о11' | + 3о12' | 53,2 | +2,97 | 79,6 | Пересеч. дорожек | ||
| 32,2 | 144о30' | + 4о49' | + 4о50' | 32,0 | +2,71 | 79,4 | Угол дома | ||
| 55,6 | 174о23' | + 3о49' | + 3о50' | 55,4 | +3,7 | 80,4 | То же |

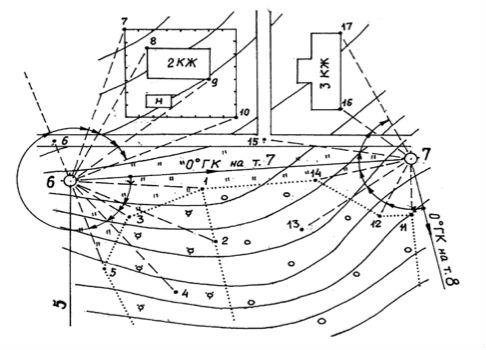

Схема тахеометрической съёмки на станциях 6 и 7
|
|
|

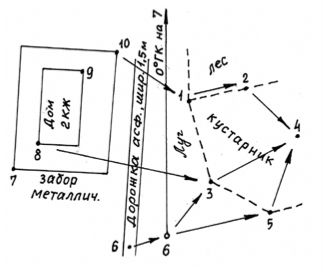

Абрис тахеометрической съёмки на станции 6

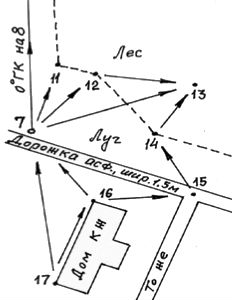

Абрис тахеометрической съёмки на станции 7
h1 = d1 ⋅ tgν1 = 45,3 ⋅ tg (- 0034′) = -0,45 м
По таким же формулам вычисляются превышения для пикетов 3, 5 – 10, 11, 12, 14 –17.
h2 = d2 ⋅ tgν2 + i − V = 57,2 ⋅ tg (- 1000′) + 1,46 − 2,50= -2,04 м
По таким же формулам вычисляются превышения для пикетов 4 и 13.
4. Вычисление высот пикетов: формула (8.4).
Н1 = Н6 + h1 = 79,78 + (- 0,45) = 79,33 м = 79,3 м
Н2 = Н6 + h2 = 79,78 + (- 2,04) = 77,74 м = 77,7 м
И т.д. до пикета 10 включительно.
Н11 = Н7 + h11 = 76,64 + (- 1,60) = 75,04 м = 75,0 м
Н12 = Н7 + h12 = 76,64 + (- 1,00) = 75,64 м = 75,6 м
И т.д. до пикета 17 включительно.
аще всего применяются два вида разграфки карт:
§ прямоугольная разграфка — когда карта делится на прямоугольные или квадратные листы одинакового размера и
|
|
|
§ трапецевидная разграфка — при которой границами листов служат меридианы и параллели.
В некоторых случаях, для удобства пользования разграфка карт может даваться с более или менее значительными перекрытиями листов, например, для морских навигационных карт. Государственные топографические и тематические карты обычно имеют стандартную разграфку, которая кладется в основу системы номенклатуры карт.
Система разбиения на шестиградусные зоны в проекциях UTM и Гаусса-Крюгера тесно связана с построением системы разграфки и номенклатуры листов топографических карт разных масштабов.
Каждой шестиградусной зоне соответствует одна колонна листов карты1:1 000 000.

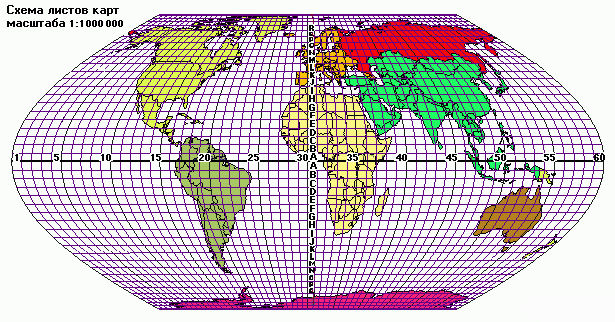

Карта масштаба 1:1 000 000
В основе разграфки и номенклатуры лежит лист карты масштаба 1:1 000 000, который имеет размеры 4° по широте и 6° по долготе.
В нашей стране лист карты масштаба 1:1 000 000 является исходным для установления номенклатуры листов карт более крупного масштаба.
Для получения карты масштаба 1:500 000 лист карты масштаба 1:1 000 000 делят на 4 части, которые обозначают прописными буквами русского алфавита. Номенклатура листа карты масштаба 1:500 000 складывается из номенклатуры листа исходного масштаба1:1 000 000 с добавлением индекса листа масштаба 1:500 000, например N-37-Г.
В одном листе карты масштаба 1:1 000 000 содержится 9 листов карты масштаба 1:300 000, которые обозначаются римскими цифрами от I до IX, приписываемыми перед номенклатурой миллионного листа, например, IX-N-37.
Если миллионный лист карты разделить на 36 частей, то каждая часть будет составлять лист карты масштаба 1:200 000. Каждый лист нумеруется римскими цифрами от I до XXXVI, начиная с северо-западного угла. Номенклатура листа карты масштаба 1:200 000 слагается из номенклатуры миллионного листа с добавлением к ней соответствующей римской цифры, например, N-37-XXXVI.
Лист карты масштаба 1:100 000 получается при делении листа карты масштаба 1:1 000 000 на 144 части, которые нумеруются арабскими цифрами от 1 до 144. Его номенклатура слагается из номенклатуры миллионного листа с добавлением к ней соответствующей арабской цифры, например, О-36-1.
Карта масштаба 1:100 000

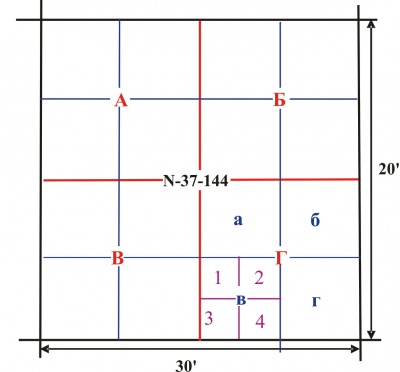

Листы карт масштабов от 1:50 000 до 1:10 000 получают последовательным делением листа карты более мелкого предыдущего масштаба на 4 части. Так, если разделить лист карты масштаба 1:100 000 на 4 части, обозначив каждую из них прописными буквами русского алфавита А, Б, В, Г, то получим 4 листа карты масштаба 1:50 000. Номенклатура листа Г масштаба 1:50 000 будет N-37-144-Г.
Лист карты масштаба 1:50 000 делится на 4 листа масштаба 1:25 000, обозначаемые строчными буквами русского алфавита. Например, лист в масштаба 1:25 000 имеет номенклатуру N-37-144-Г-в.
Лист карты масштаба 1:25 000 делится на 4 листа масштаба 1:10000, которые обозначаются арабскими цифрами 1, 2, 3, 4. Номенклатура листа карты данного масштаба получается добавлением справа к номенклатуре листа карты масштаба 1:25000 соответствующей арабской цифры; например, лист 4 имеет номенклатуру N-37-144-Г-а-4.
Лист карты масштаба 1:100 000 служит также основой для разграфки и номенклатуры листов топографических планов масштабов 1:5000 и 1:2000. Одному листу карты масштаба 1:100 000соответствуют 256 (16х16) листов плана масштаба 1:5000, которые обозначаются арабскими цифрами 1, 2, 3... 256, заключенными в скобки. Например, номенклатура 256-го листа плана масштаба 1:5000 запишется: N-37-144-(256). Одному листу плана масштаба 1:5000 соответствуют 9 листов плана масштаба 1:2000, которые обозначаются строчными буквами русского алфавита от а до и, также заключенными в скобки. Тогда номенклатура листа плана масштаба 1:2000 будет: N-37-144-(256-и).
Карта масштаба 1:5000
На участки местности с площадью менее 20 км2 применяется прямоугольная разграфка планшетов. В основу этой разграфки положен планшет масштаба 1:5000 с размерами рамок 40х40 см, обозначаемый арабскими цифрами. Ему соответствуют 4 листа планов масштаба 1:2000, каждый из которых обозначается присоединением к номеру планшета масштаба 1:5000 одной из прописных букв русского алфавита (А, Б, В, Г).
|
|
|
Листу масштаба 1:2000 соответствуют 4 листа масштаба 1:1000, обозначаемых римскими цифрами (I, II, III, IV), и 16 листов масштаба 1:500, обозначаемых арабскими цифрами (1, 2, 3, 16). Такая разграфка приводит к образованию планшетов масштабов 1:2000, 1:1000 и 1:500 с размерами 50х50 см.
Номенклатура листов планов масштабов 1:1000 и 1:500 складывается из номенклатуры листа масштаба 1:2000 и соответствующей римской цифры для листа масштаба 1:1000 или арабской цифры для листа масштаба 1:500.
Показанные на рисунке заштрихованные планшеты масштабов 1:2000, 1:1000 и 1:500 имеют соответственно номенклатуру: 7-Г, 7-Б-II и 7-В-15.
