Структура транзистора с плавающим затвором

Рассмотрим сначала ситуацию, когда на плавающем затворе нет электронов. В этом случае транзистор ведет себя подобно уже рассмотренному традиционному транзистору. При подаче на управляющий затвор положительного напряжения (инициализация ячейки памяти) он будет находиться в открытом состоянии, что соответствует логическому нулю (рис. 41). Если же на плавающем затворе помещен избыточный отрицательный заряд (электроны), то даже при подаче положительного напряжения на управляющий затвор он компенсирует создаваемое управляющим затвором электрическое поле и не дает образовываться каналу проводимости, то есть транзистор будет находиться в закрытом состоянии.

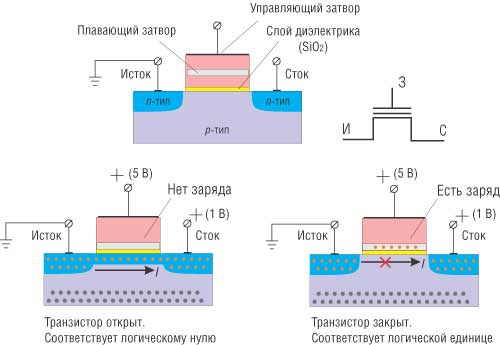

Рисунок 41 - Устройство транзистора с плавающим затвором и чтение содержимого ячейки памяти

Таким образом, наличие или отсутствие заряда на плавающем затворе однозначно определяет состояние транзистора (открыт или закрыт) при подаче одного и того же положительного напряжения на управляющий затвор. Если подачу напряжения на управляющий затвор трактовать как инициализацию ячейки памяти, то по напряжению между истоком и стоком можно судить о наличии или отсутствии заряда на плавающем затворе. Получается своеобразная элементарная ячейка памяти, способная сохранять один информационный бит. При этом важно, чтобы заряд на плавающем затворе (если он там имеется) мог сохраняться там как угодно долго как при инициализации ячейки памяти, так и при отсутствии напряжения на управляющем затворе. В этом случае ячейка памяти будет энергонезависимой. Осталось лишь придумать, каким образом на плавающий затвор помещать заряд (записывать содержимое ячейки памяти) и удалять его оттуда (стирать содержимое ячейки памяти) в случае необходимости.




Помещение заряда на плавающий затвор (процесс записи) реализуется либо методом инжекции горячих электронов (CHE-Channel Hot Electrons), либо методом туннелирования Фаулера-Нордхейма (аналогично тому, как это делается при удалении заряда — см. далее).

При использовании метода инжекции горячих электронов на сток и управляющий затвор подается высокое напряжение (рис. 42), чтобы придать электронам в канале энергию, достаточную для преодоления потенциального барьера, создаваемого тонким слоем диэлектрика, и туннелировать в область плавающего затвора (при чтении на управляющий затвор подается меньшее напряжение и эффекта туннелирования не наблюдается).

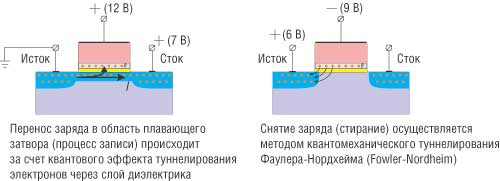

Рисунок 42 - Процесс записи и стирания информационного бита в транзистор с плавающим затвором

Для удаления заряда с плавающего затвора (процесс стирания ячейки памяти) на управляющий затвор подается высокое (порядка 9 В) отрицательное напряжение, а на область истока — положительное напряжение (рис. 42). Это приводит к тому, что электроны туннелируют из области плавающего затвора в область истока (квантовое туннелирование Фаулера-Нордхейма — Fowler-Nordheim, FN).

Рассмотренный нами транзистор с плавающим затвором может выступать в роли элементарной ячейки флэш-памяти. Однако однотранзисторные ячейки имеют ряд существенных недостатков, главный из которых — плохая масштабируемость. Дело в том, что при организации массива памяти каждая ячейка памяти (транзистор) подключается к двум перпендикулярным шинам: управляющие затворы — к шине, называемой линией слов, а стоки — к шине, называемой битовой линией (в дальнейшем данная организация будет рассмотрена на примере NOR-архитектуры). Вследствие наличия в схеме высокого напряжения при записи методом инжекции горячих электронов все линии — слов, битов и истоков — необходимо располагать на достаточно большом расстоянии друг от друга для обеспечения требуемого уровня изоляции, что, естественно, сказывается на ограничении объема флэш-памяти.

Другим недостатком однотранзисторной ячейки памяти является наличие эффекта избыточного удаления заряда с плавающего затвора, который не может компенсироваться процессом записи. В результате на плавающем затворе образуется положительный заряд и транзистор остается всегда в открытом состоянии. Потому были разработаны двухтранзисторные ячейки и более.
