Структура CMOS-транзистора

Между флэш-памятью и динамической RAM-памятью, равно как и ROM-памятью, есть много общего. Принципиальное различие заключается прежде всего в строении самой элементарной ячейки. Если в динамической памяти элементарной ячейкой является конденсатор, то во флэш-памяти роль ячейки памяти выполняет CMOS-транзистор особой архитектуры. И если в обычном CMOS-транзисторе имеется три электрода (сток, исток и затвор), то во флэш-транзисторе (в простейшем случае) добавляется еще один затвор, называемый плавающим.

Вначале уместно будет рассмотреть повторно сам принцип p-n перехода в полупроводниках.

Электронно-дырочный переход — область пространства на стыке двух полупроводников p- и n-типа, в которой происходит переход от одного типа проводимости к другому. p-n-переход является основой для полупроводниковых диодов, триодов и других электронных элементов с нелинейной вольт-амперной характеристикой.

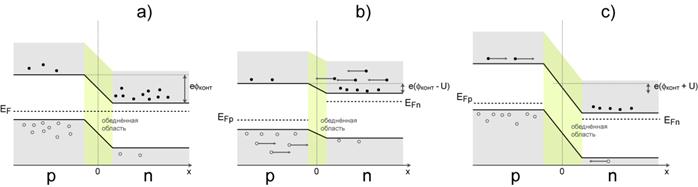

Рисунок 38 - Энергетическая диаграмма p-n -перехода. a) Состояние равновесия b) При приложенном прямом напряжении c) При приложенном обратном напряжении

В полупроводнике p-типа концентрация дырок намного превышает концентрацию электронов. В полупроводнике n-типа концентрация электронов намного превышает концентрацию дырок. Если между двумя такими полупроводниками установить контакт, то возникнет диффузионный ток — носители заряда, хаотично двигаясь, перетекают из той области, где их больше, в ту область, где их меньше. При такой диффузии электроны и дырки переносят с собой заряд. Как следствие, область на границе станет заряженной, и область в полупроводнике p-типа, которая примыкает к границе раздела, получит дополнительный отрицательный заряд, приносимый электронами, а пограничная область в полупроводнике n-типа получит положительный заряд, приносимый дырками. Таким образом, граница раздела будет окружена двумя областями пространственного заряда противоположного знака.

Электрическое поле, возникающее вследствие образования областей пространственного заряда, вызывает дрейфовый ток в направлении, противоположном диффузионному току. В конце концов, между диффузионным и дрейфовым токами устанавливается динамическое равновесие и перетекание зарядов прекращается.

Если приложить внешнее напряжение так, чтобы созданное им электрическое поле было направленным противоположно направлению электрического поля между областями пространственного заряда, то динамическое равновесие нарушается, и диффузионный ток преобладает над дрейфовым током, быстро нарастая с повышением напряжения. Такое подключение напряжения к p-n-переходу называется прямым смещением.

Если же внешнее напряжение приложено так, чтобы созданное им поле было одного направления с полем между областями пространственного заряда, то это приведет лишь к увеличению областей пространственного заряда, и ток через p-n-переход не идёт. Такое подключение напряжения к p-n-переходу называется обратным смещением.

Обычный CMOS-транзистор может находиться в двух состояниях: открытом и закрытом. Рассмотрим принцип действия обычного транзистора на примере n-p-n-транзистора (рис. 39). В таком транзисторе области стока и истока имеют электронную проводимость (n-области), а область затвора — дырочную проводимость (p-область). Сам транзистор выполнен в полупроводнике p-типа с дырочной проводимостью. Естественно, что за счет диффузии дырок из p-области в n-область и обратной диффузии электронов из n-области в p-область на границах переходов p- и n-областей формируются обедненные слои (слои, в которых отсутствуют основные носители зарядов), препятствующие протеканию тока. В обычном положении, то есть когда к затвору не прикладывается напряжение или подается отрицательный потенциал, транзистор находится в закрытом состоянии, то есть не способен проводить ток от истока к стоку. Ситуация не меняется, даже если приложить напряжение между стоком и истоком (при этом не принимаются во внимание токи утечки, вызванные движением под воздействием формируемых электрических полей неосновных носителей заряда, то есть дырок для n-области и электронов для p-области).

Рисунок 39 - n-p-n -CMOS –транзистор

Рисунок 40 - Принцип действия n-p-n-CMOS-транзистора

Однако если к затвору приложить положительный потенциал, то ситуация в корне изменится. Под воздействием электрического поля затвора дырки выталкиваются вглубь p-полупроводника, а электроны, наоборот, втягиваются в область под затвором, образуя обогащенный электронами канал между истоком и стоком. Если приложить к затвору положительное напряжение, эти электроны начинают двигаться от истока к стоку. При этом транзистор проводит ток — говорят, что транзистор открывается. Если напряжение с затвора снимается, электроны перестают втягиваться в область между истоком и стоком, проводящий канал разрушается и транзистор перестает пропускать ток, то есть закрывается.

В открытом состоянии напряжение между стоком и истоком близко к нулю, а в закрытом состоянии это напряжение может достигать высокого значения. Ситуация в данном случае аналогична ячейкам ПЗУ с замкнутыми и разомкнутыми проводниками. Закрытое состояние транзистора соответствует разомкнутому проводнику и может трактоваться как логическая единица, а открытое состояние транзистора соответствует замкнутому проводнику и может трактоваться как логический нуль. Проблема заключается лишь в том, что для задания транзистору того или иного состояния необходимо подавать управляющее напряжение на затвор, то есть данная структура позволяет записывать информацию (задавать значение нуля или единицы), но не дает возможности эту информацию сохранять, поскольку при отсутствии напряжения на затворе его состояние всегда становится закрытым. Поэтому нужно придумать такой способ, чтобы способность находиться в открытом или закрытом состоянии у транзистора сохранялась как угодно долго. Для этого в транзисторы, используемые во флэш-памяти, добавляется плавающий затвор, который служит для хранения заряда (электронов) в течение неограниченного времени.
