Задание 6. Исследуйте влияние сдвига фаз ФМ сигналов в линии связи на их обработку в когерентном демодуляторе на согласованном фильтре

Исследуйте влияние сдвига фаз ФМ сигналов в линии связи на их обработку в когерентном демодуляторе на согласованном фильтре.

Наблюдайте и зафиксируйте осциллограммы на выходе СФ1 демодулятора (т. 7) и запишите принятые слова (на выходе декодера) в следующем порядке по каналам при сдвиге фазы:

1) 0º,

2) 45º,

3) 90º,

4) 180º.

Сопоставьте полученные результаты с аналогичными из предыдущего задания.

Комментарии и выводы

Наличие временного сдвига между несущим колебанием (на входе демодулятора) и моментами взятия отсчетов («kT») реакции СФ (в демодуляторе) существенным образом сказывается на качестве приема при использовании когерентного демодулятора. В частности:

1) при увеличении временного сдвига от 0 до четверти периода несущей частоты (0 < cosΔφ < 90°) снижается значение отсчетов пропорционально cosΔφ, что приводит к снижению помехоустойчивости;

2) при временном сдвиге в четверть периода (фазовом сдвиге 90°) отсчеты сигнальной составляющей реакции СФ становятся нулевыми, что приводит к «обрыву» канала;

3) при дальнейшем увеличении фазового сдвига от 90° до 180° (90° < cosΔφ < 180°) наряду с величиной меняется полярность отсчетов (cosΔφ < 0) что приводит к «обратной» работе, вызываемой инвертированием двоичных символов кодовых комбинаций на выходе демодулятора.

Контрольные вопросы

1. Сформулируйте задачу оптимального приема дискретных сообщений.

2. Что называют правилом решения (решающей схемой) демодулятора?

3. Что такое идеальный (оптимальный) приемник (демодулятор) дискретных сообщений?

4. Что понимают под потенциальной помехоустойчивостью приема дискретных сообщений?

5. В чем суть теории потенциальной помехоустойчивости?

6. Напишите выражения, используемые в качестве критериев качества приема дискретных сообщений.

7. В чем суть критерия идеального наблюдателя (критерия Котельникова)?

8. В чем суть критерия максимального правдоподобия?

9. В чем суть критерия минимального среднего риска?

10. В чем суть критерия Неймана-Пирсона?

11. Напишите подходящие выражения для алгоритма работы оптимального когерентного демодулятора.

12. Нарисуйте подходящие схемы оптимального когерентного демодулятора на корреляторах.

13. Нарисуйте подходящие схемы оптимального когерентного демодулятора на согласованных фильтрах.

14. Нарисуйте подходящие осциллограммы сигнала на выходе коррелятора оптимального когерентного демодулятора.

15. Нарисуйте подходящие осциллограммы сигнала на выходе согласованного фильтра оптимального когерентного демодулятора.

16. Нарисуйте подходящие осциллограммы сигнала на выходе оптимального когерентного демодулятора.

17.

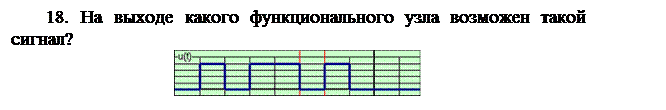

Нарисуйте подходящие осциллограммы сигнала на выходе решающего устройства оптимального когерентного демодулятора.
