Вопрос 5. Разработайте технологическую схему очистки выбросов металлургического производства

Разработаны две схемы очистки — мокрая и сухая. По мокрой схеме (рис 5.5) газ из колошника 2 доменной печи 1 по газоходу 3 отводится в систему газоочистки. В сухом пылеуловителе 4 инерционного или центробежного типа доменный газ очищается от крупной пыли до конечного пылссодержания Периодически пыль удаляется из бункера пылеуловителя в железнодорожный вагон через устройство, состоящее из отсечного клапана, шнекового транспортера и системы подачи воды или пара для увлажнения пыли. В полом скруббере 5 газ охлаждается и очищается от крупной пыли.

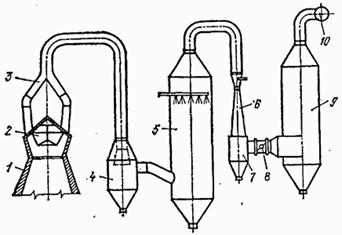

Рис. 5.5. Схема обеспыливания доменного газа

Запыленность доменного газа после полого скруббера составляет 2-4 г/м3, а иногда меньше.

Окончательная очистка доменного газа осуществляется в скоростном пылеуловителе с трубами Вентури. В трубе или трубах Вентури 6 (в зависимости от объема доменной печи) происходит укрупнение мелкодисперсной пыли. Наиболее крупная пыль и капли жидкости выводятся из газа в инерционном пыле- и брызгоуловителе 7, а окончательная очистка газа от пыли до требуемого конечного пылесодержания осуществляется в центробежном скруббере Р. Очищенныи газ отводится в коллектор чистого газа 10, откуда подается потребителям. Для повышения давления газа в доменной печи перед центробежным скруббером установлена дроссельная группа 8. Все аппараты, расположеные между доменной печыо и дроссельной группой, работают под повышенным давлением газа, поэтому их конструкцию делают жесткой, способной выдерживать такое давление. Дроссельную группу в зависимости от ее конструкции устанавливают на горизонтальном или вертикальном участках газопровода.
