Трубопроводная схема

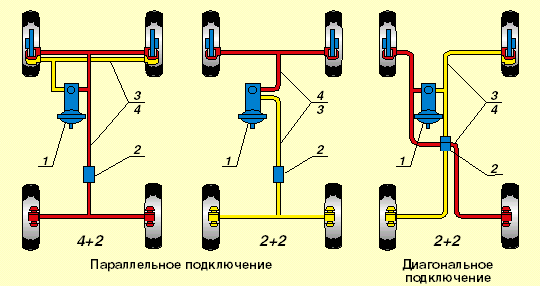

Схема компоновки гидропривода

1 — главный тормозной цилиндр с вакуумным усилителем;
2 — регулятор давления жидкости в задних тормозных механизмах;
3-4 — рабочие контуры.

Схема распределения и передачи тормозной жидкости рабочей системы имеет основной и дублирующий контур. Когда отсутствуют дефекты в системе, оба контура функционируют раздельно как основные. При выходе из строя одного контура (утечки жидкости) второй контур работает как дублирующий. Существует следующие три схемы разделения контуров:

1. Параллельная развязка на 2 передних и 2 задних цилиндра в каждом контуре.

2. Диагональная развязка цилиндров по контурам (правый задний – передний левый и наоборот).

3. Дублирующее включение (первый контур включает все 4 рабочих цилиндра, второй контур включает только 2 передних цилиндра).

Отечественные автомобили с приводом на задние колёса имеют разделение контуров по первой схеме. Иномарки и ВАЗы с передними ведущими колёсами имеют устройство тормозной системы автомобиля по второй схеме.
