Вакуумный усилитель

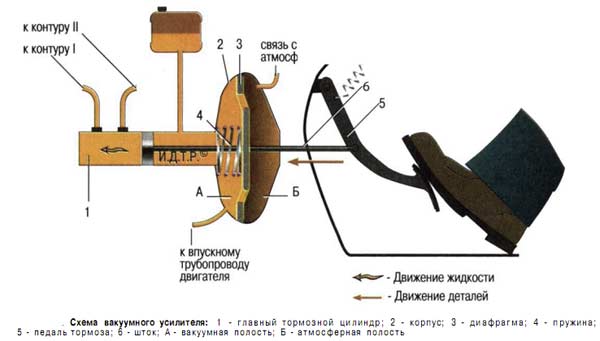

Схема ваккумного усилителя

Для увеличения гидравлического давления в системе применяется вакуумный усилитель. Он обычно выполнен в одном модуле с главным тормозныи цилиндром. Усилитель имеет круговую камеру, разделённую на две половины с помощью упругой диафрагмы. Одна половина камеры сообщается через клапан с впускным коллектором мотора, где создаётся вакуум. Вторая половина камеры имеет свободный выход в атмосферу. При нажатии на педаль её действие усиливается давлением вакуума на поршень основного гидроцилиндра. В итоге гидравлическое давление в исполнительных цилиндрах увеличивает прижимное усилие колодок дополнительно до 30-40 кг.
