Ручной лаг

Рис. 17. Схема разбивки лаглиня

Лагом называется прибор, предназначенный для измерения скорости хода и пройденного судном расстояния. Лаги бывают ручные, механические, электромеханические и гидродинамические. На маломерных судах может быть использован ручной лаг.

Ручной лаг состоит из троса — лаглиня, разбитого на равные отрезки по 14, 6 м, и буйка. Разбивку лаглиня начинают с расстояния в полторы-две длины корпуса судна от буйка. В этом месте вплескивают (вплетают) красный флагдух и далее равные отрезки лаглиня отмечают узелками. Схема разбивки лаглиня показана на рисунке (рис. 17). Лаглинь изготовляется из бельного растительного троса толщиной 25 мм. Трос прикрепляется к буйку-сектору (рис. 18), который удерживается водой судна. Сектор изготовляется из дубовой доски толщиной 15 мм. К нижней его кромке крепится свинцовая пластинка, придающая сектору в воде вертикальное положение. Скорость судна определяется по времени и количеству вытравленного (выпущенного за корму) лаглиня. Если за 0, 5 мин. будет вытравлено лаглиня от красного флагдуха до первого узелка, это значит, что судно идет со скоростью 1 узел, если вытравлено лаглиня до второго узелка — со скоростью 2 узла и т. д.

Секундомер включается в момент прохода красного флагдуха за срез кормы судна. Ровно через 30 сек. лаглинь задерживается и по количеству узелков, петель и концов определяется скорость судна. Указанным способом можно измерять скорость до четырех-пяти узлов.

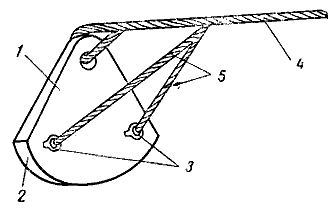

Рис. 18.. Ручной лаг 1 — сектор; 2 — свинцовая пластина; 3 —клеванты; 4 — лаглинь; 5 — путики

Если судно идет с большей скоростью, то время измерений сокращают в два раза (15 сек. вместо 30), а полученный результат умножают на два, чтобы получить скорость судна в узлах.
