Расчет сил зажима определяется с целью определения прочности закрепления заготовки в приспособлении. Учитывается коэффициент запаса, который умножается на силу резания. Расчет произведен правильно, если сила резания будет меньше силы зажима заготовки.
Таблица 3 «Силы зажима»
Схема зажима | Расчетные формулы требуемой силы зажима, н (кгс) |

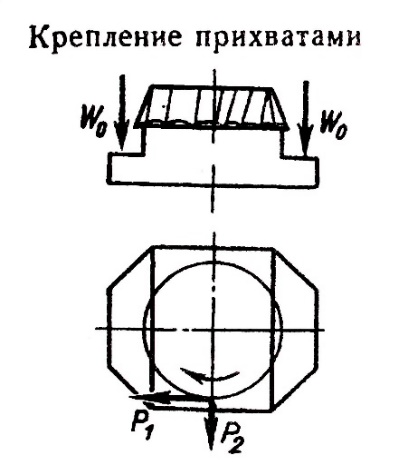

W0 = W/n | |

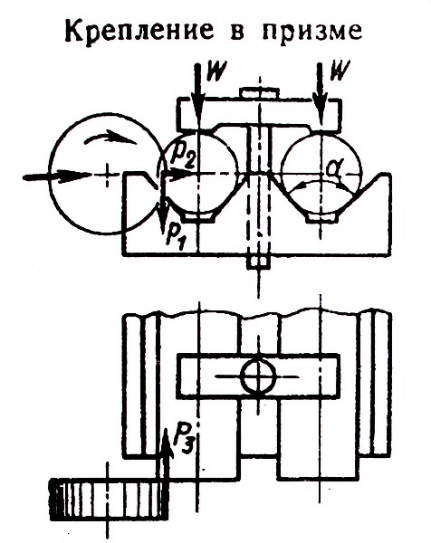

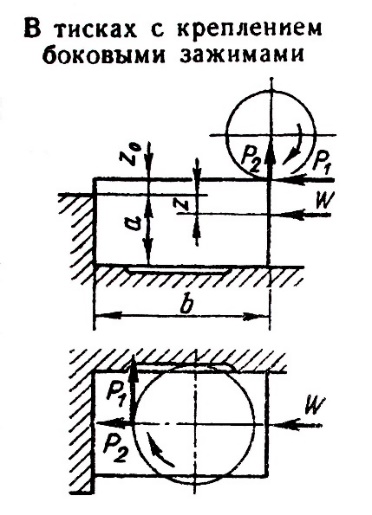

W – сила зажима заготовки, кгс; Р1, Р2, Р3 – составляющие силы резания, кгс; f – коэффициент трения на рабочих поверхностях зажимов (для гладких поверхностей f=0,25; с крестообразно нарезанными канавками f=0,45); К – коэффициент запаса; n – число прихватов; α – угол призмы. | |

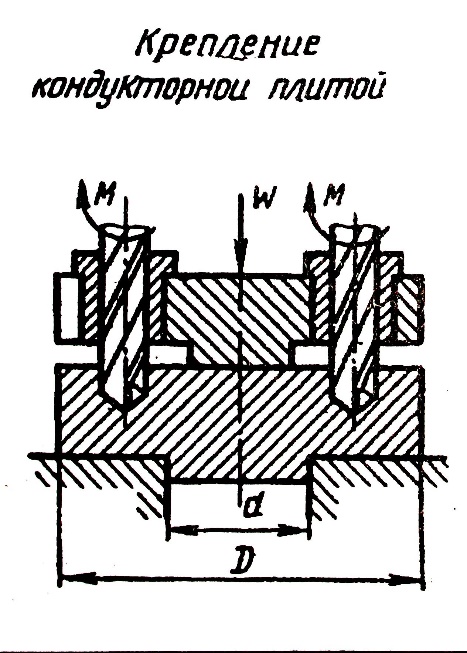

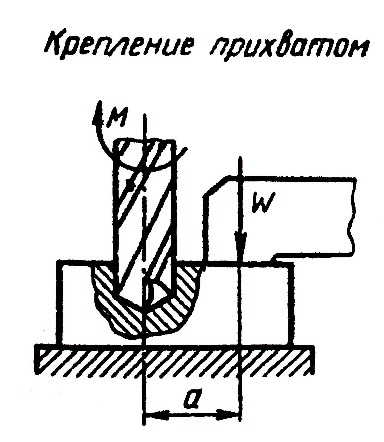

W – сила зажима заготовки, кгс; Мкр – крутящий момент на сверле; f – коэффициент трения на рабочих поверхностях зажимов (для гладких поверхностей f=0,25; с крестообразно нарезанными канавками f=0,45); К – коэффициент запаса; n – число работающих сверл; α – угол призмы. |
