Назначение шарниров

Под словом "шарнир" подразумевается освобождение от линейной или угловой связи между узлом схемы и входящим в этот узел концом стержня или узлом конечного элемента.

В стержнях шарниры задаются непосредственно при создании схемы и ориентируются относительно осей местной системы координат X1, Y1, Z1.

В расчетной схеме необходимо назначить шарниры на концах элементов, представляющих балки, входящие в покрытие и перекрытие, а также стойки, на которую опирается перекрытие.

Балки, входящие в покрытие и перекрытие, состоят из 2–х конечных элементов каждая. Поэтому и назначаться шарниры будут в 2 этапа.

Сначала необходимо выделить элементы левой части балок, нажав кнопку «Отметка элементов» (Выбор / Отметка элементов) на панели инструментов и растянув курсором рамку вокруг каждого (элементы окрашиваются в красный цвет).

С помощью кнопки на панели инструментов (Жесткости / Шарниры) вызовите диалоговое окно «Шарниры» (рис.3.6). В этом окне, с помощью установки флажков, назначьте шарнир, разрешающий поворот UY для первого узла (так как порядковый номер левых узлов меньше правых).

После этого щелкните по кнопке .

На втором этапе необходимо, не закрывая окно «Шарниры», выделить элементы правой части балок. Затем снять флажок, разрешающий поворот UY для первого узла и установить флажок, разрешающий поворот UY для второго узла (так как порядковый номер правых узлов больше левых).

Для назначения шарниров стойки необходимо проделать те же операции, разрешив поворот UY для обоих узлов.

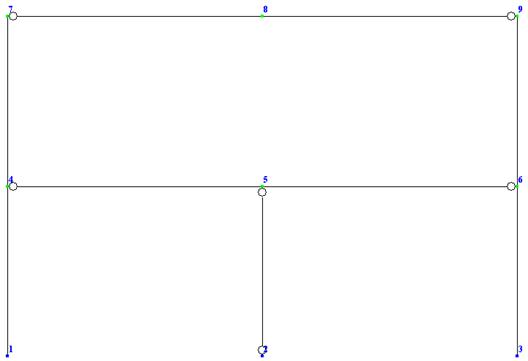

На рис.3.7. изображена расчетная схема с назначенными шарнирами.
